使用高分辨率传感器显著提升车辆安全性
TE 高分辨率轮速传感器简介
无人驾驶汽车为我们提供了令人难以置信的未来愿景,使我们能够重新设计城市景观和功能、提高乘客安全性以及提供按需运输网络。 1-4 不仅仅是全自动驾驶汽车受益于先进的传感器技术。现在几乎所有车辆都集成了一定程度的驾驶员驾驶辅助系统 (ADAS)。与防抱死制动等标准安全系统不同,ADAS 包含更复杂的技术,旨在主动协助驾驶员在特定场景中进行决策和控制。如今,消费者希望这些车辆能够配备 ADAS 安全功能,50% 的客户表示,他们希望 ADAS 功能成为标准配置,而不是作为可选附加功能。5
半自主或完全自主安全功能的成功实施完全取决于提供给系统的数据质量。随着客户和监管机构对安全的要求越来越高,OEM 和一级供应商需要考虑如何在日益严格的要求与保持竞争力的压力之间取得平衡。
当人们想到车辆传感器时,他们通常会关注帮助汽车在外部环境中导航的视觉系统。然而,车辆内的传感器对于功能和安全性同样重要。位置传感器和旋转变压器对于精确的电机控制至关重要,而湿度和温度传感器则能够监控内部环境以提高系统可靠性。轮速传感器在提供驾驶条件反馈、帮助防止急刹车时车轮抱死以及帮助提供车辆稳定性方面发挥着关键作用。6 内部传感器是确保现代车辆安全的支柱,可帮助系统高效、安全地运行。
这些传感器的精确度至关重要,尤其是在全自动驾驶汽车和配备驾驶员驾驶辅助系统的汽车中。不可靠的传感器数据可能会带来严重风险,因此保持高可靠性标准以实现一致、安全的性能至关重要。7
虽然对于自动驾驶技术的未来存在许多不同的看法,但有一点是明确的,那就是在日益复杂的驾驶环境中,需要继续提高车辆的安全性和性能。高分辨率轮速传感器是实现这一目标的一种方法,本文将探讨它们在改进安全系统方面的作用。
轮速传感器
轮速传感器对于确定每个车轮的方向和转速至关重要。 它们是防抱死制动系统 (ABS)、电子稳定控制 (ESC) 和牵引力控制系统 (TCS) 不可或缺的一部分,这些系统使用相关数据来施加适当的制动力并帮助防止车轮抱死等问题。轮速传感器还可用于辅助其他几个车辆系统,例如速度/里程表跟踪和驾驶员驾驶辅助系统 (ADAS) 功能,包括运动路径规划、紧急制动、防撞、增强型坡道辅助、交通拥堵辅助等。
这些传感器可在严苛条件下工作,暴露在极端温度下,但对灰尘和碎屑的防护有限。在急刹车时,摩擦会产生大量热量,导致温度在几秒钟内快速波动。
典型的现代轮速传感器使用经过传感器的磁编码器环测量车轮旋转数据。当编码器轮转动时,敏感元件能够检测磁场强度的变化。然后,ASIC 将检测到的场强转换为脉冲,将其发送到车辆控制单元(通常是制动控制单元)。
尽管轮速传感器已在 ABS 系统中使用多年,但许多现有设计难以满足现代 ADAS 系统日益增长的需求,包括以非常慢的速度进行控制或检测微小的方向变化。这种限制会影响自动驾驶系统的性能和可靠性,并限制无需人工干预即可执行的旨在提高精度的任务。

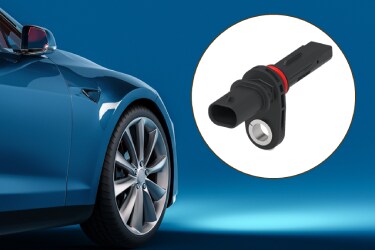

高分辨率轮速传感器
为了应对传统轮速传感器在精度和响应时间方面的局限性,TE Connectivity 利用其广泛的传感器专业知识开发出了高分辨率轮速传感器 (HRWSS)。 这些传感器旨在满足汽车行业不断变化的需求。TE Connectivity 的 HRWSS 利用先进的集成电路、创新的数字处理算法和巨磁阻技术。HRWSS 不依靠在整个器件设计中包含更多电极对来增加信号输出,而是通过独特的数字处理算法提高分辨率,从而支持每个电极对提取更多信息。与传统的轮速传感器相比,这种差异能够转化为 2 倍或 4 倍的分辨率改进。
HRWSS 利用实时磁信号与处理算法来准确监控车轮位置。这种方法减轻了由磁信号自然波动引起的边缘抖动效应,有助于提供精确的输出转换精度。
HRWSS 设计还提供先进的杂散场抗扰度、温度补偿以及超精确的车辆位置和运动检测,并能够在每个脉冲上持续监测车轮位置。
对于寻求可用于高级诊断、增强功能安全或改进电子稳定控制的传感器的 OEM 和一级供应商来说,HRWSS 可显著缩短响应时间,并有助于满足 ADAS 的更高 SAE 定义级别,尤其是 SAE 2+ 级及以上。其坚固的设计可承受严苛环境条件,其性能已通过严格的测试和基准测试得到验证。
HRWSS 体现了先进传感器技术如何增强驾驶体验。即使在停车场和交通拥堵等具有挑战性的复杂环境中,这款传感器也能实现增强的 ADAS 功能和稳定性控制。HRWSS 是推动运动路径规划的出色解决方案,因为更精确和准确的数据有助于降低与其他车辆或物体碰撞的风险。
强劲的制造业
TE Connectivity 致力于通过高质量的制造和生产来确保我们产品的可靠性。 我们经过 VDA 审核的全自动生产线利用先进的 AI 视觉系统来提供无缺陷的大批量生产。为了让您高枕无忧,我们在从注塑成型到最终组装的整个生产过程中实施全面的可追溯性。还采用了严格的测试和验证协议(包括高加速应力测试),以确保每个 HRWSS 装置的性能和耐用性。了解 TE Connectivity 的高分辨率轮速传感器如何提升车辆的性能和安全性。立即联系我们,详细了解我们的先进传感器技术及其如何满足您的特定需求。
