EMC 屏蔽层是解决电气问题的机械方法
EMC 是电磁兼容性的首字母缩写,是指设备在其电磁环境中令人满意地运行而不会给该环境中的其他设备带来不可容忍的电磁干扰的能力。 电子工程师对此非常熟悉,并会在他们的设计中考虑良好的电路板布局、滤波、接地、信号完整性等,以尝试从源头解决电磁干扰 (EMI)。但是,外壳屏蔽层同样重要,它解决了辐射和易感性问题。屏蔽层是电气问题的机械修复方案,外壳设计工程师应了解可用垫圈的类型及其不同属性,并确保外壳接缝、门等位置有足够的空间来安装垫圈。
有 4 种主要垫圈类型可供选择
编织丝网
编织丝网可以安装在凹槽中,也可以在粘结到载板上时进行表面贴装。有四种导线选项可用于解决屏蔽层和腐蚀问题。当粘结到载板上时,它具有良好的防尘和防潮层,通常优先用于严苛的防务应用,因为鉴于垫圈可承载大电流,因而它可提供良好的电磁脉冲 (EMP) 保护。
导电弹性体
导电弹性体是装载到硅胶或氟硅橡胶中的导电颗粒。从碳到纯银,有许多不同的颗粒可供选择,而最受欢迎的则是镀镍石墨和镀银铝。除碳外,所有材料在所有频率下均具有良好的全方位屏蔽和高性能。镀镍石墨的成本效益很高,比镀银铝的成本低 3-5 倍,但仍具有与银基产品类似的屏蔽效果。导电弹性体组合物可在许多不同的型材中按连续长度挤压出,并可模制为片材和模切或模制为元件。导电弹性体“O”型环具有非常经济高效的 EMI 密封,由于其外形尺寸小、重量轻和性能高,因而在国防和航空航天应用中颇受欢迎。

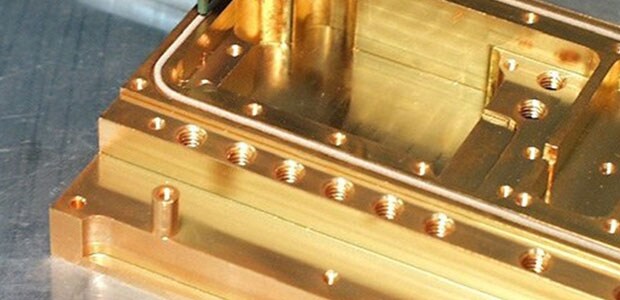

现场成型为导电弹性体,是液体形式的导电有机硅,用于直接沉积到外壳硬件上。由于连接盘宽度较窄,因而特别适合在小型外壳上使用,可提供与导电弹性体相似的不同填料。这种类型的垫圈提供防尘和防潮层。它不适合打开和关闭存储外壳。
硅胶中的定向线材是在实心硅胶或硅橡胶发泡中垂直定向的蒙乃尔或铝线。垫圈可用作用于表面贴装的扁平片材,可以模切成型,也可以用条形材料制成白缘垫圈,并提供良好的 EMI 和环境密封。这种类型的垫圈在国防应用中非常受欢迎,因为当导线穿透配合面时,它可提供非常低的接触电阻。

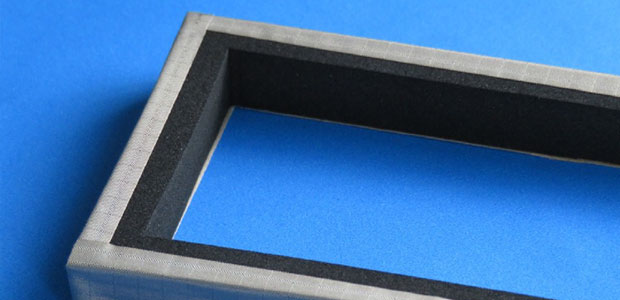

泡沫上的导电织物
泡沫密封圈上的导电织物适用于商业应用,大多数粘在表面贴装上,柔软且合规,具有良好的机柜门密封性。在笔记本电脑、游戏机等中十分常见,用于接地。

金属:铍铜/不锈钢
铍铜夹适用于剪切/擦拭应用,可在屏蔽室的门上看到,它们具有良好的全方位高性能,可用于许多电镀饰面,以增强屏蔽效果并解决电化问题。
