设计用于在最严苛的环境中传输电力、数据和信号的重载连接器

设计用于严苛环境的重载连接器

重载连接器 (HDC) 是矩形工业连接器,设计用于在最严苛的条件下传输电力、数据和信号。在存在振动、粉尘、温度挑战和机械冲击的环境中,我们的 HDC 连接器能够提供可靠的解决方案,采用可抵抗落石的安全的铝制外壳,保护等级从 IP65 到 IP69k。我们的 HDC 连接器符合 EN/IEC 61984 标准,端接范围从 10A 到 650A,可提供多达 216 个触点。

特点

  • 单体组合式模块化插入件,在标准 HDC 连接器中有多达 216 个引脚,在高密度 HMN 动态连接器中有多达 288 个引脚(6 个模块 x 48 个信号引脚/模块)
  • 借助 HMN 模块化系统,节省空间 – 30 多个标准化模块,可将各种电力、信号和数据传输技术组合在单个连接器中(RJ45、D-Sub、USB、Quint、光纤)
  • 在单个模块中提供高密度信号端子:48 个引脚,在完整连接器(6 个模块)中提供高达 288 个位置
  • 得益于一体式 HMN 框架,可轻松组装,在自动化应用以及直接访问和可见性受限的应用中提供盲插选项。额外接地选项 FMLB(先插接后断开)
  • 通过 HMN 动态模块化系统中用于电力和信号连接的冲压成型触点,缩短了装配时间、提高了质量并降低了成本。
  • 矩形外壳提供 11 种尺寸,具有 IP65 – IP67 双锁或单锁杆系统、可选 IP68-IP69k 螺丝锁紧和 3 种表面保护:标准粉末涂层、防腐和 EMC
  • 符合 EN45545-2 铁路标准的插入件由符合 R22 和 R23 危险级别(HL1、HL2 和 HL3)要求的材料制成。
  • 低卤素材料插入件可降低发生火灾时设备潜在损坏的影响
  • 轻巧紧凑的热塑性 IP65 H3A、H8A 和 HQ 连接器可实现电力、信号和电力/信号混合连接,易于使用且安全,具有单锁杆闭合装置
  1. 重载连接器Dynamic系列解决方案

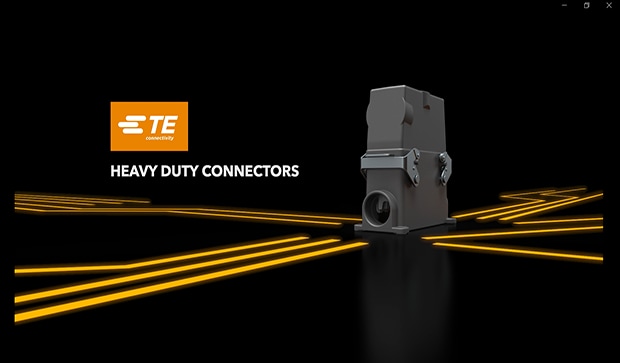

广泛的工业应用需求越来越趋于小型化,但对于连接器的要求则越来越高。 连接器需要传输更高的功率,并提供灵活的模块化、混合传输解决方案。 请观看视频了解TE Connectivity重载连接器Dynamic系列如何为您的应用提供优质的解决方案。

我们提供大量重载矩形电源连接器产品组合以及信号连接器,以满足许多应用需求。 在室内应用中,可尝试轻质、安全的热塑性外壳,以节省空间和安装工作量。高性能插入件可提供标准和高密度触点结构,电气性能范围从 2.2A (32V) 到 650A (12kV)。自动车床加工的可靠零散端子和卷轴上经济高效的冲压成型端子可用于压接、螺钉和笼式夹具端接,并提供镀金、镀银、镀锡和镀钯选项。节省空间的混合连接器支持在单个连接中传输电力、信号和数据,而 HMN 模块化系统将使接口定制像使用构建块一样简单。

  1. 重载连接器概述

TE Connectivity 拥有丰富的重载连接器产品组合,可为从铁路到工厂的各种最严苛环境下的工业应用提供可靠的解决方案。这些连接器采用模块式概念,可灵活、迅速地适应您的应用要求。

应用于

  • 机械
  • 自动化
  • 机器人技术
  • 铁路
  • 能源配送
  • 可再生能源
  • 建筑机械
  • 专业照明和音响

常见问题解答 (FAQ)

什么是重载连接器 (HDC)?
HDC 连接器是一种长方形、坚固的工业连接器,设计用于在严苛环境应用中传输电力、数据和信号。


HDC 连接器适用于哪些应用?
典型的应用包括机器人、自动化、机械、铁路和电力应用。



HDC 产品组合由哪些产品组成?

HDC 产品组合包括:

  • 护罩、外壳和底座:提供 IP65、IP67、IP68 和 IP69k 等不同保护等级
  • 端子系统:螺丝、压接和笼式夹具端接范围为 5A 至 650A
  • 插入件:在一个连接器中提供多达 216 个引脚,用于压接、螺钉端接或笼式夹具



阅读更多内容:重载连接器常见问答解答

HDC 培训课程

重载连接器
接受有关重载连接器的产品培训
