QSFP-DD 连接器和电缆组件

QSFP-DD 可实现高性能计算

QSFP-DD(四信道小型插拔式双倍密度)使用 8 路电气接口(支持 28 Gbps NRZ 或 56 Gbps PAM-4 以实现每端口 200 或 400 Gbps 聚合)将 QSFP 互连的密度增加一倍。我们的 QSFP-DD 连接器产品组合的向后兼容性可使现有 QSFP 模块插入 QSFP-DD 端口。此外,我们的 QSFP-DD 壳体采用专有的散热器设计,这使其成为适用于 15-18W 应用的特有的低成本解决方案 - 提供卓越的热性能和信号完整性性能。

全新

QSFP-DD 112G 1x SMT 母端连接器

TE Connectivity 的新型 QSFP-DD 112G SMT 母端连接器通过在现有 QSFP 规格中增加密度,达到最高 800 Gbps 的速度,以满足下一代数据中心的需求。这些产品专为满足 800 Gbps PAM-4 协议而设计。TE 的 QSFP-DD 产品利用专有的散热器技术,可实现在 15-18W 应用中经济高效地工作。我们全新的连接器具有完整的向后兼容性,并提供从现有 QSFP 解决方案轻松升级的途径。TE 提供广泛的 QSFP-DD 产品组合,包括 1x1 至 1x6 壳体和 SMT 连接器。还提供定制光导管、散热器。

2X

通过 8 差分对实现 QSFP 密度加倍,每个可达到 50 GBPS,以实现 400GBE

COOL

提供卓越的热性能和信号完整性性能

FAST

支持新一代高密度数据中心/云计算数据传输解决方案

产品特性

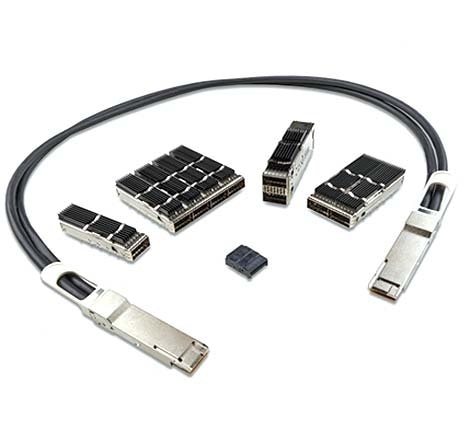

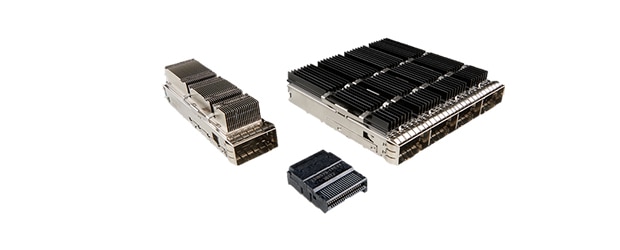

QSFP-DD 连接器
  • 面板密度等于电流 1xN QSFP28
  • 提供 1x1、1x2、1x3、1x4、1x5 和 1x6 壳体
  • 壳体是 Belly-to-Belly 兼容的
  • 连接器是传统的 SMT,有 4 行
  • 56G QSFP-DD 壳体可与 QSFP-DD 112G 连接器便捷兼容
  • 提供多种散热器和光导管选项
  • 可根据标准 PCIe、SAN 和 NET 散热器高度或客户的需求进行定制
  • 1、2 和 4 个光导管结构

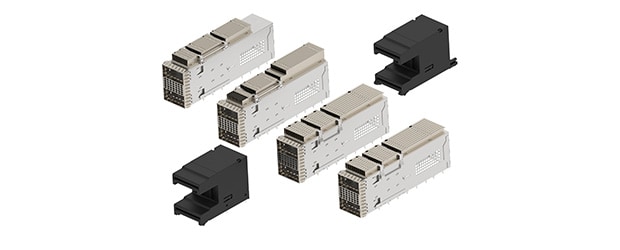

QSFP-DD 连接器和壳体
QSFP-DD 连接器和壳体

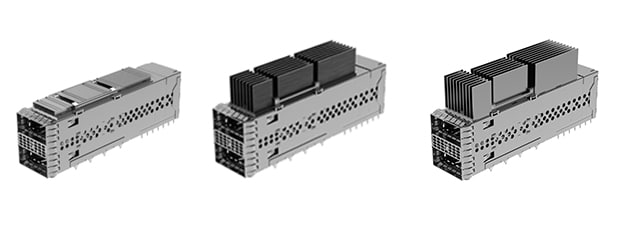

2x1 QSFP-DD 壳体和连接器

TE 的 QSFP-DD 2x1 壳体和连接器使现有的各种 QSFP-DD 表面贴装产品更加丰富完善,通过稳健、一致且经济高效的解决方案,为客户提供了更多面向 400G 应用的设计选项。这些产品可以满足28G NRZ和56G PAM-4协议,并为将来的系统升级提供了112G PAM-4的路线图。QSFP-DD 2x1笼子和连接器的配置可支持更高的主机板,以允许更统一的气流和更大的ASIC HS产品。这些解决方案可以利用专有的散热器技术,在高功率应用 (15-18W) 中提供经济高效的冷却效果。

2x1 QSFP-DD 连接器和壳体

产品特性

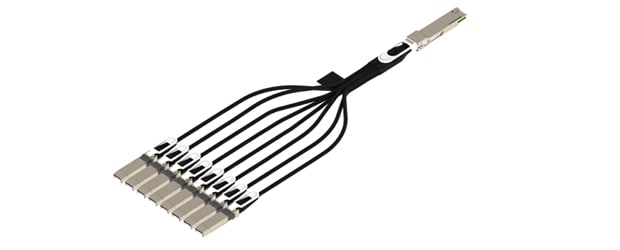

QSFP-DD 电缆组件
  • QSFP-DD 电缆组件类似于 QSFP28 4 通道(8 对),但通过使用 PCB 前面的第二行触点/垫位置将通道增加一倍,达到 8通道(16 对)
  • 最大电缆符合 IEEE 802.3cd SDD21 要求 - 13.28 GHz 时为 -17.28dB
  • 16 对 28AWG 电缆最大安装 (2.5m),最小可用于 32AWG
  •         QSFP-DD 到 QSFP-DD
  •         QSFP-DD 到 2x 和 4x QSFP28/56
  •         QSFP-DD 到 8x SFP28/56
QSFP-DD 电缆组件
QSFP-DD 电缆组件

应用于

QSFP-DD 连接器和电缆组件
  • 服务器
  • 开关
  • 路由器
  • 数据中心
  • 高性能计算

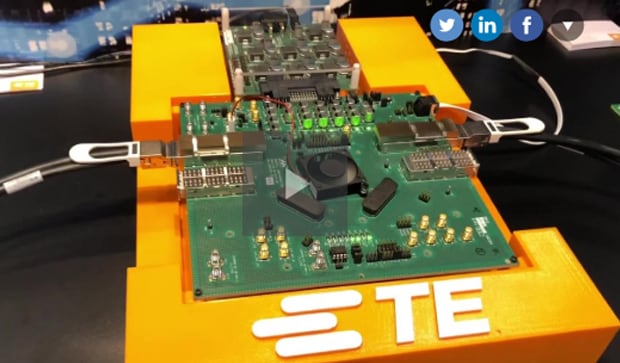

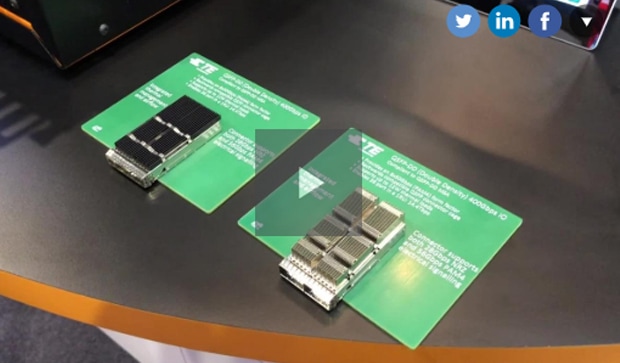

  1. DesignCon 2019:QSFP-DD 12.8T 开关 > 15W 热性能

我们为大家带来了一款升级版散热演示器。这款散热器可用于QSFP-DD连接器、笼和散热解决方案。与此同时,我们也将为大家演示一款经过改进的新版高效散热器,该产品与我们的笼产品搭配使用,每个模块可支持15瓦特甚至更高。

  • DesignCon 2019: 3m+ QSFP-DD 400G 解决方案

  • DesignCon 2019: QSFP-DD 热桥
