专为实现多功能性而设计
高性能互连器提供垂直和水平（直角）连接器安装方式，具有多功能性；方形插针技术使得该产品能够与行业内许多其他同类产品配合使用。单排和双排针座提供多种颜色，方便客户进行系统颜色编码。单排连接器提供2-16芯位，而双排连接器提供10-50芯位。线对板HPI连接器系统提供1.0mm、1.5mm、2.0mm和2.5mm间距。
新型带锁扣HPI连接器
我们的带锁扣高性能互连器解决方案满足了薄型化应用的需求，这些应用需要可靠、安全的线对板信号或低功率连接。锁扣功能增强了插头组件与插座之间的配合连接，并在插接时提供听觉和触觉的咔哒反馈。该锁扣有助于防止因拉扯而意外脱落。
可靠、安全的连接
- 锁扣功能增强插头组件与插座之间的配合连接
- 提供1.0mm、1.25mm、1.5mm和2.0mm中心距
- 插接时提供听觉和触觉的咔哒反馈
- 有助于防止因拉扯而意外脱落
- 连接风扇、电机、传感器、开关、显示器、灯或任何其他简单设备等附属部件的理想解决方案
经过验证的性能与可靠性
- 功率最高可达3A
- 提供镀金选项，以应对严苛环境应用中的腐蚀问题
经济高效的线对板解决方案
- 与许多线对板解决方案相比，我们的带锁扣高性能互连器解决方案是最具成本效益的解决方案之一

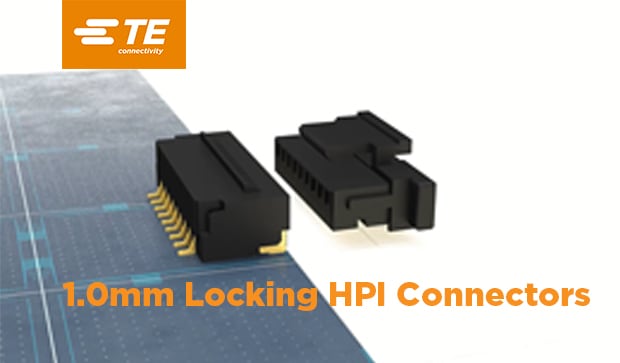

我们的 1.0mm 引脚间距锁定 HPI 解决方案具有锁定能力，可增强插头与插座之间的接合效果，当插接时，可以听到咔嗒声和感受触觉锁定反馈。
产品特性
高性能互连器 (HPI)
- 高性能和高可靠性
- 方形插针式设计可与竞争对手产品互换
- 接头+COSI（压接插入式）连接器

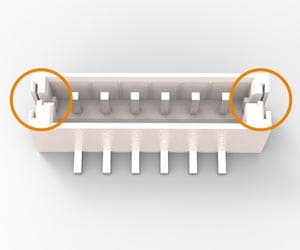

- 极化防误插
- 插接时会发出咔嗒声，提供清晰的锁定反馈
- 提供不同颜色，用于系统颜色编码
可用部件编号
按中心距
2-16
单排芯位范围
10-50
双排芯位范围
TE的高性能互连器 (HPI) 产品可用于任何需要信号或低功率在设备内传输的场合。如果您客户的应用包含多个印刷电路板 (PCB)，那么高性能互连器产品是连接这些PCB的一个选择。下载此快速参考指南，了解如何解读产品选型尺寸、选择HPI连接器零件编号、查看产品额定值与规格等信息。

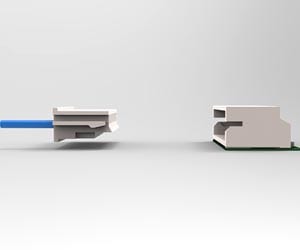

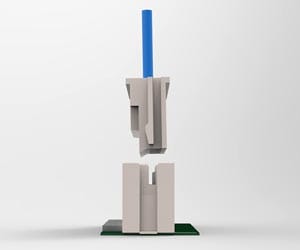

PCB安装方向

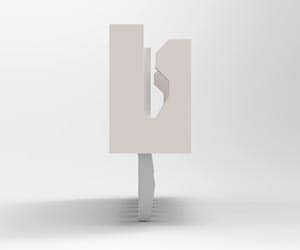

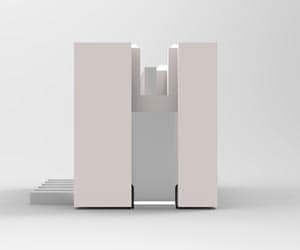

PCB端接方法

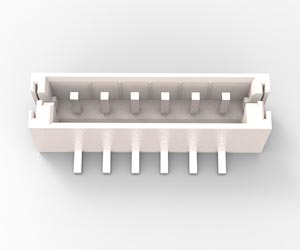

方型接线端子
常见问题
问：可使用哪些规格的导线 (AWG)？
答：TE的HPI产品接受22-32 AWG的单股导线。请记住，AWG数值越大，导线越细。例如，32 AWG比22 AWG更细，其载流能力可能更低。
问：HPI连接器能否在设备内同时传输信号和低功率？
答：HPI产品是简单的互连解决方案，可用于跨多个行业的多种应用中传输信号或低功率。
