迷你线对板互连解决方案
TE 的 1.5 mm AMP Mini CT 连接器为小型线对板互连解决方案。它们与标准的 AMP CT 连接器系列相类似，具有可靠的线束制造能力。可提供各种线束制造机器，包括用于小批量生产的手动工具和自动压接机器。提供两种类型的外壳，包括预装有绝缘位移触点的压接和密集终端（MT）。这些连接器设计了 1.5 mm 间距的接触件。TE 的 AMP mini CT 产品线还包括广泛的各种板侧接头，用于与我们提供的接触件和壳体相接合。
产品特性
1.5mm AMP Mini CT
- 两种端接方法：IDC、压接
- 刺破式连接美国线规 26~28
- 压接美国线规 24~28
- 电路范围为 2-20 单排和 20-40 双排
- 用于电路板自锁的扭结支脚选项
- 抽屉与栅格系列
- 可使用面板安装配置
- 符合 RoHS 标准
- 美国安全检测实验室公司组件计划，文件编号 E28476
- 加拿大标准协会，文件编号 LR 7189-133
AMP Mini CT 连接器为小型线对板和线对线连接器。如同标准 AMP CT 连接器系列，这些连接器是专为提高线束生产力而量身定做，采用紧凑型设计，接触件间具有 1.5 mm 间距。线端连接器可通过全自动高速组装机用于生产各种种类的线束。
选择应用
1.5mm AMP Mini CT
- 商业设备
- 工业机械
- PC
- 打印机
- 音频
- 空调
- 照明
- 布设信号或电源线路的任何地方
产品选项
1.5mm AMP Mini 连接器
-

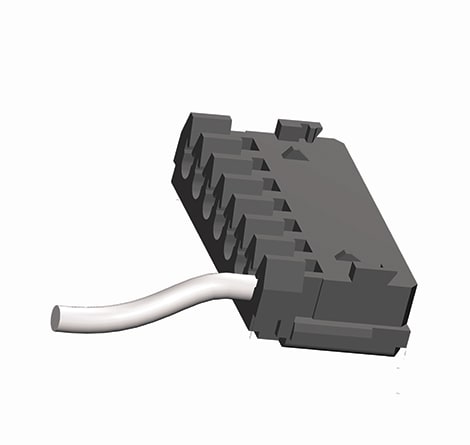

密集端接 (MT) 连接器
预装 IDC 接触件的电缆侧护套 美国线规 26~28
-

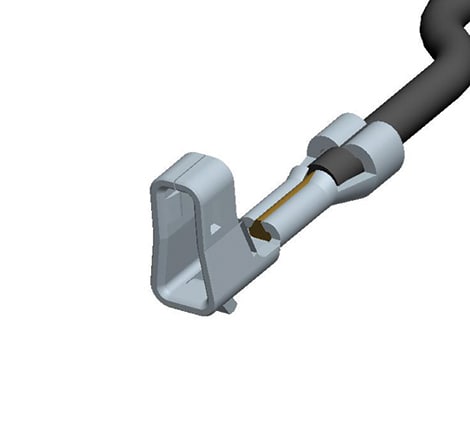

压接接触件
要装载到压接壳体内的接触件。 美国线规 24~28
-

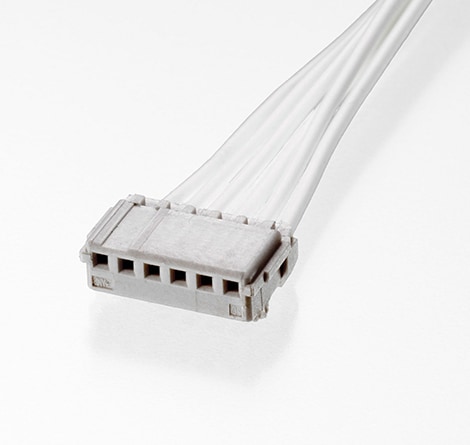

压接壳体
需要与压接端子配合装载的线端塑胶壳体
-
单排柱接头
2-20 位、直角和垂直配置中可使用单排柱接头。具有表面贴装和通孔版本。可使用面板安装配置。
-

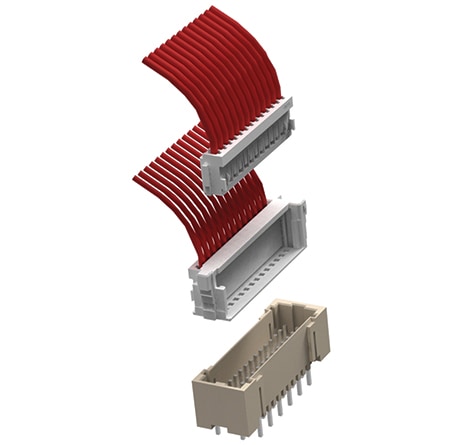

双排柱接头
与吸附固定器和插接壳体搭配使用的板侧柱接头。20-40 位、直角和垂直配置中可使用的双排柱接头。具有表面贴装、通孔版本和面板安装配置。

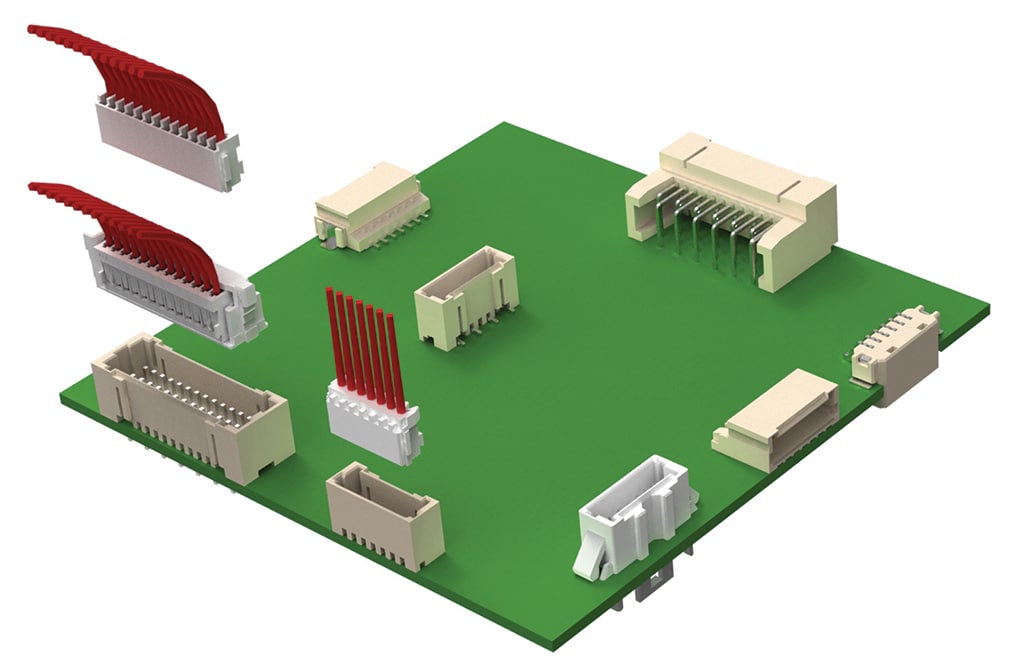

AMP Mini CT 安装方式
提高线束生产力
我们提供了多种安装方式的 AMP mini CT 连接器，以支持您的设计。这些安装方式如下所示。有关详细信息，请参阅 1.5mm AMT Mini CT 连接器快速参考指南。
