Sliver 连接器系列

高速系统具备前所未有的灵活性

我们的 Sliver 内部电缆互联系统提供了一种解决方案,可应对数据速率提高所带来的挑战。它灵活可靠并提供最佳信号完整性,同时还节省空间并降低了设计成本。Sliver 产品的端子间距只有 0.6 mm,因而超级纤薄,可更深入地插到接线盒中。除了卡边缘插接结构外,我们还为连接器笼式壳体提供高度可靠的金属外壳设计,以帮助承受电缆拉力,同时活动锁闩进一步增强了连接安全性。这一全新的连接技术不再需要重定时器和损耗较低但较为昂贵的 PCB 材料,并使用 TE 高速电缆实现了高达 56 Gbps 的速度,从而简化设计并帮助降低总体成本。

符合 SFF-TA-1002 的 Sliver 连接器

产品特性
  • 我们的 Sliver 连接器已作为 SFF-TA-1002 的标准
  • SFF-TA-1002 支持 EDSFF、PCIe、OCP NIC 和其他标准
  • 通过整合零碎的引脚分配和速度,实现轻松的设计和多源
  • 通过 PCIe Gen 5 支持高速,路线图为 112G
  • 支持新一代硅 PCIe 通道计数(当前产品开始达到极限)
符合 SFF-TA-1002 的 Sliver 垂直母端子
符合 SFF-TA-1002 的 Sliver 垂直母端子
符合 SFF-TA-1002 的 Sliver 直角母端子
符合 SFF-TA-1002 的 Sliver 直角母端子
符合 SFF-TA-1002 的 Sliver 跨接安装连接器
符合 SFF-TA-1002 的 Sliver 跨接安装连接器
符合 SFF-TA-1002 的 Sliver 电缆母端子和电缆组件
符合 SFF-TA-1002 的 Sliver 电缆母端子和电缆组件

124 针 Sliver 连接器和电缆组件

产品特性
  • 支持各种协议(x16 PCIe,高达 PCIe Gen 5 和以太网 56G)
  • 使用 124 针连接器则无需使用单独的 50 和 74 针连接器
  • 减少所需的连接器数量,使电缆管理更加轻松
  • TE 124 针 Sliver 连接器比市场上的其他产品更坚固
  • 只有中板铜产品在插头上有拉片并且在母端子上有校准功能
  • 拉片和校准功能可在手指无法推触插头上的锁闩按钮时实现电缆盲插和脱离

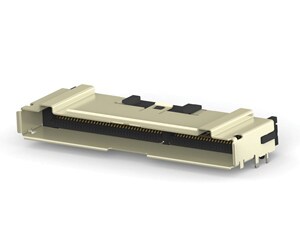

124 针 Sliver 母端子
124 针 Sliver 母端子

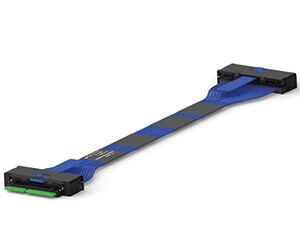

124 针 Sliver 电缆组件
124 针 Sliver 电缆组件

Sliver 插头套件

产品特性
  • 构建您自己的 Sliver 电缆组件
  • 提供 50、74 和 124 针版本
  • 可以降低进入 Sliver 市场的门槛
  • 通过缩短交货期和降低成本,快速进入高速 I/O 市场
  • 可减少工程造价、资金投入和设计时间
  • TE 可以提供证书颁发服务,以证明您的 Sliver 电缆组件符合我们的产品规格

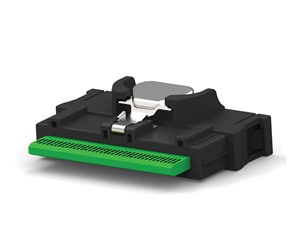

74 针 Sliver 插头套件
74 针 Sliver 插头套件

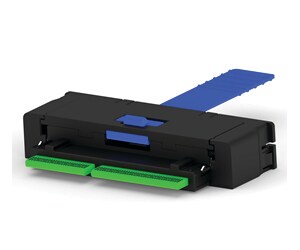

124 针 Sliver 插头套件
124 针 Sliver 插头套件

产品特性

Sliver 规范
  • 0.6 mm 端子间距
  • 插座包含具有电缆锁闩的坚固金属外壳
  • 垂直和直角插座选项适合 Sliver 电缆组件或 PCB 插卡
  • 电缆组件包含我们的高速、低损耗的 33(美国线规)电缆,可支持 85 和 100 欧姆的环境
  • 12G 和 25G 选项为各种应用提供经济的解决方案

Sliver 具备可扩展性

以 8 差分对 (DP) 为增量进行扩展
  • 16DP(50 针)
  • 24DP(74 针)
  • 32DP(100 针)[建议]
  • 40DP(124 针)
  • 仅限 48DP(148 针)卡边缘

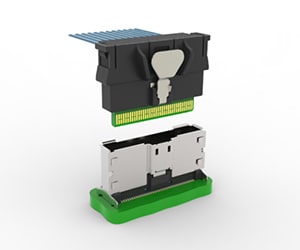

Sliver 直角插头和垂直插座
Sliver 直角插头和垂直插座
Sliver 直角插座和垂直插头
Sliver 直角插座和直式插头

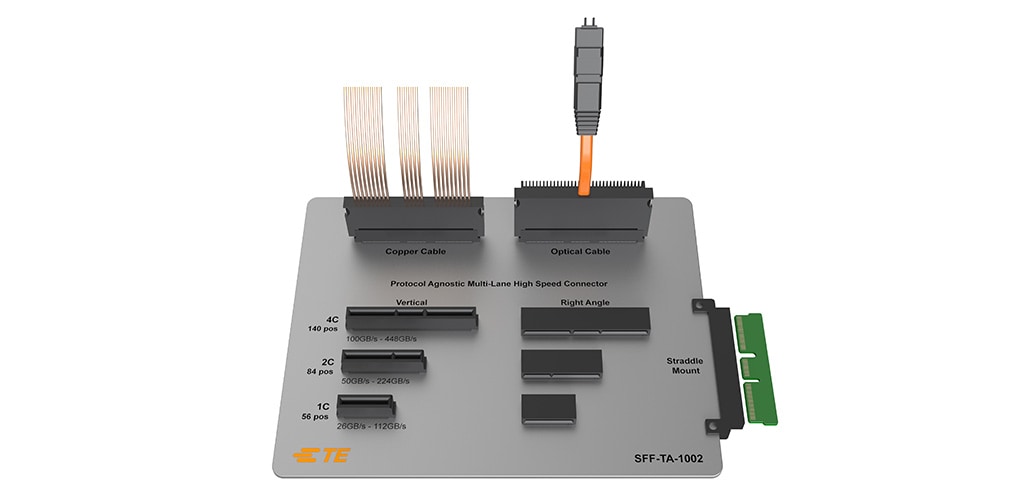

符合 SFF-TA-1002 的 Sliver 连接器

符合 SFF-TA-1002 的 Sliver 连接器

  1. Sliver 内部电缆互连(中文版)

此设计可在板上进行内部 I/O 连接,是市场上最灵活的解决方案之一。TE 推出的 Sliver 产品组合是一个坚固耐用的连接器和电缆组件系统,有助于将联网设备内的高数据信号从微处理器延伸到其他位置,同时保持最优的信号完整性。

高效且有效

Sliver 解决方案通过以下方式降低总体成本并改进信号性能:

  • 不再因有损 PCB 材料而需要重定时器
  • 不再需要损耗较低但较为昂贵的 PCB 材料
  • 消除复杂的板对板 PCB 信号路由

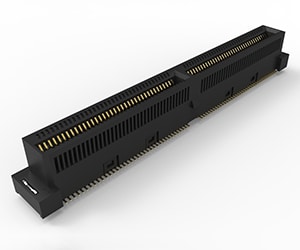

Sliver 卡边缘连接器
Sliver 卡边缘连接器

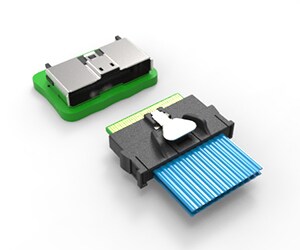

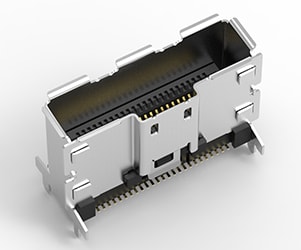

Sliver 垂直插座
Sliver 垂直插座
Sliver 直角带状电缆 74 插针 (12G) 和 Sliver 直式双轴电缆 50 插针 (25G) 电缆组件

Sliver 直角带状电缆 74 插针 (12G) 和 Sliver 直式双轴电缆 50 插针 (25G) 电缆组件

支持多种协议

集成协议和高速灵活性

中板铜缆连接技术在使用各种标准和自定义信号协议的设备设计中被广泛采用。

Sliver 支持的协议包括但不限于:

  • PCIe Gen3/4(8G 和 16G)
  • SAS-3/4(6G、12G 和 24G)
  • 以太网协议(每通道 10G 和 25G)
  • Infiniband (28G)
  • 自定义协议(每通道最高约 32G)


应用选项

您可以在广泛的应用中使用 Sliver 开发设计方案并扩大覆盖范围,其中包括以下应用:

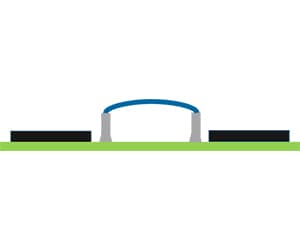

Sliver 芯片对芯片
接口可拆卸的服务器内部的芯片对芯片(例如使用标准或自定义协议的 Sliver 对 Sliver)。

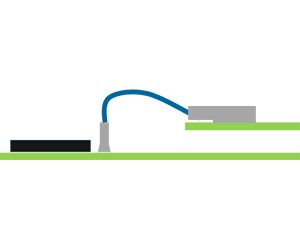

Sliver 板对板
服务器或存储设备内部的板对板(例如 Sliver 对 Sliver 或者 Sliver 对标准 PCIe 或 SAS)。

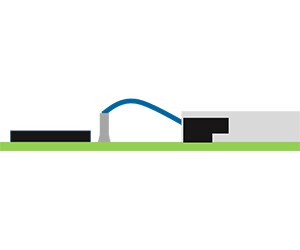

Sliver 芯片对前面板 I/O
服务器、路由器或交换机内部的芯片对前面板 I/O(例如 Sliver 对 Sliver 或者 Sliver 对自定义电缆和连接器)。

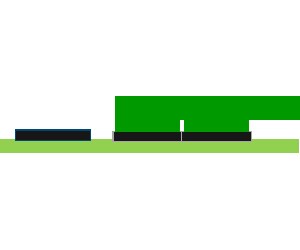

Sliver 卡边缘
服务器或存储设备内部的高速卡边缘(例如 Sliver 高密度 25G 或 x16 PCIe 接口)。
Sliver 是灵活、可靠且经济实惠的连接器和电缆组件解决方案,不但可提高数据联网应用内高数据速率信号的性能,还可扩展其覆盖范围。
Lucas Benson,
产品经理
Sliver 互连的各种应用

Sliver 互连:该解决方案支持多种新设计,包括 1) 中板电缆应用;2) 背板/中板应用;3) 小尺寸 PCIe 附加卡应用;4) 垂直卡边缘应用;5) 水平卡边缘应用。
