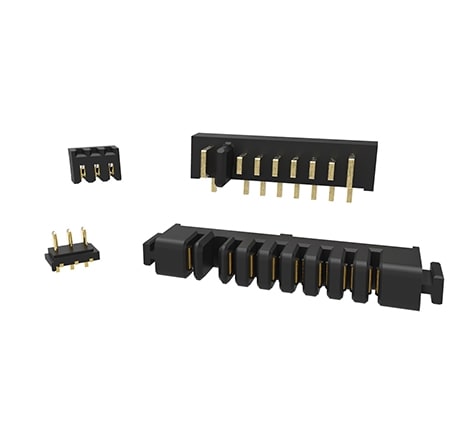

可靠的高性能连接器
适用于 PC 的电池互连产品经过精心设计，具有可靠的高性能。这些五位接头和我们的五位母端连接器均十分易于插拔。单触点的额定电流为 7A（30°C 上升时间），额定工作温度为 -30°C 到 +70°C。接头采用坚固的黄铜触点，带有双层镀锡或锡铅焊尾且插接区域镀镍。这些特性可确保系统的寿命并支持较高的互连插拔次数。护套由耐高温美国安全检测实验室公司 (UL) 94V-0 级热塑性塑料制成，提供左手或右手键控，也可以采用无键安装结构。
产品特性
PC 电池互连产品
- 角度介于 0° 到 90° 之间的多向插接
- 标准 5 位系统
- 整体接口解决方案
- 单触点的电流容量：7 安培（30°C 上升时间）
- 选择极化为左、右或无键的直角或垂直安装接头
- 这些接头适用于 7.2、10.8 和 12.0 伏特充电电池
- 带焊尾或焊接凸片的母端连接器
- 易于消费者使用的电池插拔功能
- 减少设计周期时间
- 降低整体成本
-30°C
最低工作温度额定值
+70°C
最高工作温度额定值
选择应用
PC 电池互连产品
- 超便携设备
- 便携电脑
插入式母端连接器
焊接凸片或焊尾
我们的插入式母端连接器可牢固地安装在电池组盒中。对于印刷电路板安装，您可以选择焊接凸片或焊尾版本。护套由耐高强度冲击的美国安全检测实验室公司 (UL) 94V-0 级热塑性塑料制成，同时还有针对焊尾版本的耐高温护套。TE 电池互连系统提供了可变方向插接和电压或外形极化，从而实现安全、友好的操作。
随着移动设备尺寸的缩小，电池组的安装空间也在持续缩减，平衡载流量、确保更高电流以及支持更快充电的需求已变得越发重要。TE 提供的一系列电池组互连解决方案并非仅基于 2.0mm 到 2.5mm 的引脚间距进行设计，而是提供了多种定位选项。此产品组合支持设计工程师的各种需求，并能提供在主 PCB 和电池组之间建立可靠连接的必需项。无键接头专为最大限度降低电路板空间需求而设计，需要电池制造商在电池组盒中提供电压键。无键接头可适配所有三种电压电池组。
