电池组连接器
针对电池连接器结构和术语的简介。
移动设备的尺寸变得越来越小，可供电池组使用的空间也越来越小， 因而平衡载流量、提供更高电流以及支持更快充电速度的需求也变得越发重要。我们的产品组合能满足设计工程师的各种需求，并能提供在主 PCB 和电池组之间建立可靠连接的必需项。

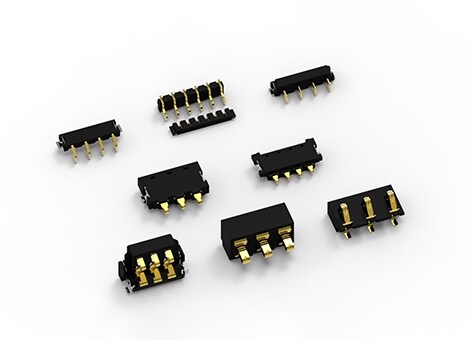

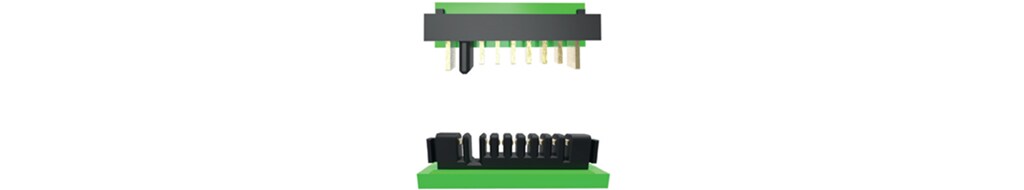

插接电池连接器
选择合适的电池连接器对于创建可靠的解决方案来说至关重要。 可以将零件与共面、平行或垂直的板进行插接。当您进行选择时，请参考制图以确保每个插针和插座的长度都不超过与其插接的部件的长度。若要确定电压键的位置，请查看 PCB。连接器位于 PCB 的边缘并且正面朝下。（在客户制图中查看以下图像和推荐的 PCB 布局。）
插接结构
插针数量必须等于插接数量。以下表格显示了与母端属性相匹配的插头属性组合。选择带有相应属性的产品。
1.) 共面
当插头和母端都已插接时，PCB 都在同一平面上。
| 连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 | 插接 ↔ |
连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 |
|---|---|---|---|---|---|---|---|---|
| 插头 | R/A | TH 或 SMT | 左 （X 插针） |
↔ | 母端 | R/A | TH 或 SMT | 右 （X 插针） |
| 插头 | R/A | TH 或 SMT | 右 （X 插针） |
↔ | 母端 | R/A | TH 或 SMT | 左 （X 插针） |
2.) 并行
当插头和母端都已插接时，PCB 不会交叉。
| 连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 | 插接 ↔ |
连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 |
|---|---|---|---|---|---|---|---|---|
| 插头 | R/A | TH 或 SMT | 左 （X 插针） |
↔ | 母端 | R/A | TH 或 SMT | 左 （X 插针） |
| 插头 | R/A | TH 或 SMT | 右 （X 插针） |
↔ | 母端 | R/A | TH 或 SMT | 右 （X 插针） |
| 插头 | 垂直 | TH 或 SMT | 左 （X 插针） |
↔ | 母端 | 垂直 | TH 或 SMT | 左 （X 插针） |
| 插头 | 垂直 | TH 或 SMT | 右 （X 插针） |
↔ | 母端 | 垂直 | TH 或 SMT | 右 （X 插针） |
3.) 垂直
当插头和母端都已插接时，PCB 以直角相交。
| 连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 | 插接 ↔ |
连接器类型 | 安装 角度 |
PCB 安装 方式 |
电压键 |
|---|---|---|---|---|---|---|---|---|
| 插头 | R/A | TH 或 SMT | 左 （X 插针） |
↔ | 母端 | 垂直 | TH 或 SMT | 左 （X 插针） |
| 插头 | R/A | TH 或 SMT | 右 （X 插针） |
↔ | 母端 | 垂直 | TH 或 SMT | 右 （X 插针） |
| 插头 | 垂直 | TH 或 SMT | 左 （X 插针） |
↔ | 母端 | R/A | TH | 左 （X 插针） |
| 插头 | 垂直 | TH 或 SMT | 右 （X 插针） |
↔ | 母端 | R/A | SMT | 右 （X 插针） |
电源术语
载流量
指在指定的环境条件下绝缘导线在不超过其绝缘或绝缘套管温度限制时能携带的最大电流。
温度升高
指端子从无负载状态到满负载状态时的温度变化。根据 EIA 364-70A / IEC 60512-5-1 在 30 摄氏度的条件下测试了 TE 产品。
降低定额值
指在升高的温度下进行操作所需的输出功率的指定减少量。在系统和电池组之间装载多个接触件时必须要有降低定额值。

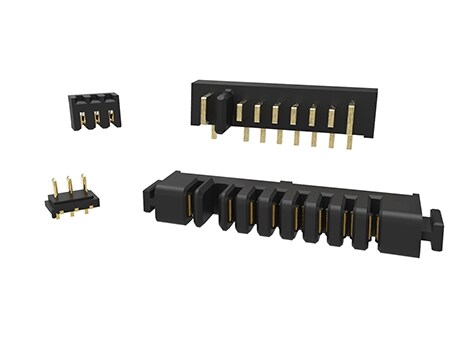

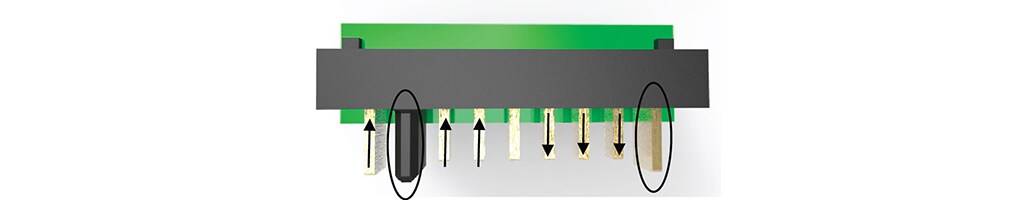

插针功能示例 - 电池组互相连接通常需要有电能在系统和电池组之间流动。例如，如果您使用八位置连接器，则会有三个插针用于让电能流出系统并流入电池组，还会有另外三个插针用于让电能流出电池组并流入系统。通常情况下，会有几个插针用于接地（在右侧圈出）和信号需求（中心插针），并带有黑色的键控特性（在左侧圈出）。
键控特性
键控特性是一种机械布置，能让同样尺寸和类型的连接器插接在一起。
接地插针
最长的插针通常用作导体，为从电气设备流向地面的电流提供返回路线。
额定电流
计算电池组连接器的最大载流量时，不能只是用每个插针的最大电流乘以接触件数量。 TE 的 108 规范中列出的最大电流是针对单个接触件的。因此，当使用许多接触件来传输电能时，每个接触件的最大载流量会降低，因为用于传输电能的接触件不止一个。
示例
示例中假设一个接触件能够传输 7 安培的电流。总电流是同时针对流入和流出的电能的，所以在计算单向最大电流时要将总电流除以二。
额定电流基于的线规与针对头和电池壳体接触件的线规相同。相同的线规意味着导线的额定电流与铜导线的额定电流相同。这种导线可能是用于头配件接触件的铜 PCB 迹线，也可能是用于电池壳体配件接触件的导电条。
| 承载 接触件 |
电流/插针 (降低额定值) |
总 电流 |
|---|---|---|
| 1 | 7 | 7 |
| 2 | 6.8299 | 13.6598 |
| 3 | 6.1754 | 18.5262 |
| 4 | 5.572 | 22.288 |
| 5 | 5.0134 | 25.067 |
例如，如果仅需要对一个需要 7 安培额定电流的头配件接触件使用 PCB 迹线，则可以参考 EIA RS-214 以确定是否需要为了使温度升高至比环境温度高 30 摄氏度而使用 0.4 mm2 的相同线规。上例中使用了一个 1.57mm PCB。对于厚度小于等于 0.8 mm 的 PCB 或厚度大于等于 0.108 mm 的导体，建议再将额定值降低 15%（针对电流）。
常见问答
什么是定序？
按预确定的顺序执行一系列操作的过程。更长的刀形触头让您能为您的操作定序。
在电池组连接器中设计时，我应该问什么问题？
了解产品属性将帮助您了解适用于您的应用的最佳 TE 解决方案。最重要的物理属性是位置数量、连接器类型、安装角度、PCB 安装、电压键、PCB 安装保持力、定位轮毂和 XYZ 尺寸。此外，还务必要收集以下数据：系统和电池组之间所需的总电流、耐用性插接周期和工作温度。
我到哪可以找到有关电池组连接器的详细信息？
您可以到以下网址找到有关我们的标准电池组连接器的详细信息：www.TE.com/products/batterypack。您可以通过零件详情页面上的样品系统订购样品。
