可扩展的背板解决方案，可达 112 Gbps PAM-4
STRADA Whisper 背板系列的设计考虑到您对高性能、高带宽系统的需求。它的颠覆性设计可传输高达 112 Gbps 的数据，以实现高效的未来系统升级，而无需重新设计昂贵的背板或中板。
STRADA Whisper 连接器通过四周环绕有坚固的 C 形屏蔽层的折叠式信号引脚而独树一帜，使该产品系列成为市面上最可靠的产品之一。 此外，连接器占位面积可降低串扰，整体连接器设计采用最新的针眼 (EON) 技术。STRADA Whisper 产品系列噪声极低，插入损耗低，几乎没有偏斜，这一切可实现设计灵活性和高设计宽裕度。
新产品：STRADA Whisper Absolute
支持下一代架构
STRADA Whisper Absolute 高速背板连接器专为 112G PAM4 而设计，支持下一代数据中心，具有出色的串扰控制并可显著降低插入损耗。连接器支持从 56G 和 112G 无缝过渡，因为配接接口向后兼容 56G STRADA Whisper 和 STRADA Whisper R 连接器。信号对可以是四路由的，从而实现经济高效的 112G 架构设计。STRADA Whisper Absolute 解决方案包括广泛的直插正交 (DPO) 和传统背板产品组合。
TE Connectivity (TE) 的新型 STRADA Whisper Absolute 背板连接器支持 112G 网络架构。新设计通过噪音隔离和 360 度接地功能最大限度地减少了偏斜。这些产品采用全自动装配工艺制造，有助于缩短运行周期时间、运营成本并提高机器生产率。向后兼容的接口可以减少机械设计流失（在重点是仅升级内部元件的情况下）

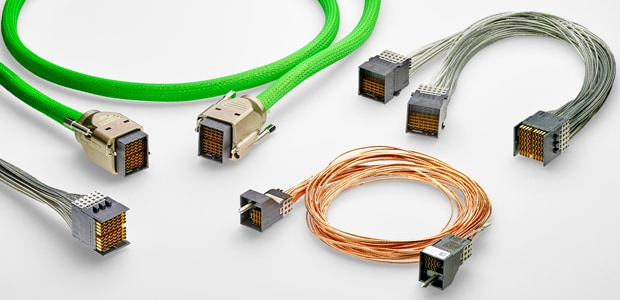

点击观看 112G STRADA Whisper Absolute 正交链路演示存在串扰的+30dB 信道上的实时 112 Gbps PAM4 电信号传输。该信道利用集成的 112G PAM-4 SerDes 芯片，通过 STRADA Whisper Absolute 连接器驱动和接收流量，该连接器是下一代背板式连接器，提供背板、正交和有线三种选择。此演示强调了连接器通过集成的活动设备和真实的正交信道运行 112Gbps 流量的能力。
产品特性

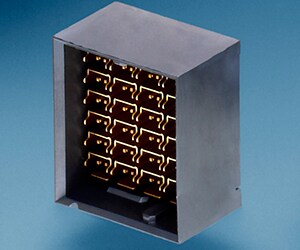

STRADA Whisper 高速背板连接器
- 成熟的 56 Gbps 连接器，可扩展至 112 Gbps PAM-4
- 可轻松进行升级
- 行业领先的抗串扰性能
- 坚固的信号插针和接地屏蔽件
- 同类最佳的抗 EMI 性能
- 灵活的设计选项，可支持大多数架构
- 能够在 1.5mm 未插接的情况下维持电气性能
- 少斜切设计，无需噪声消除技巧
电气规格
- 对于 12.5 GHz 的系统实现，Power Sum FEXT 低于 -50 dB
- 插入损耗不足 1dB，线性高达 20 GHz
- 各个屏蔽线均能够提供出色的信号完整性/抗 EMI 性能
- 高速差分对极少或无斜切
- 在整个连接器（包括占用位置和插接接口）上进行共模阻抗控制
- 即使在 1.5mm 未插接的情况下，也可维持出色的 56 Gbps PAM-4 电气性能
- 不同于某些竞争产品，它不依赖噪声消除能力，这在高速应用中至关重要
- 提供 85 欧姆、92 欧姆和 100 欧姆版本
优秀的机械强度
简化的电路板设计

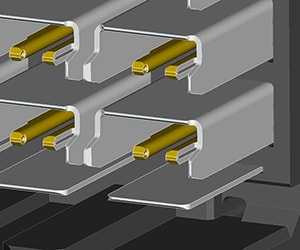

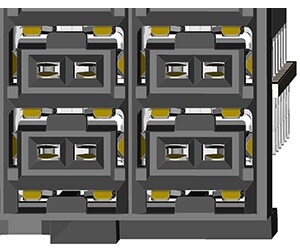

信号端子在高速差分对中水平排列，以实现零斜切。这可简化您的电路板设计，同时提高信号完整性性能并节省电路板空间。每个差分对旁边有六个接地连接点。

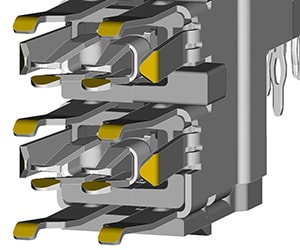

该连接器采用 C 形、360 度接地设计（其中包括位于端子水平堆叠底部的额外“独立”屏蔽，以实现全面的屏蔽），即使接地端与信号端之间出现 1.5mm 未插接空间，也可维持电气性能。360 度接地屏蔽可提供很高的信号完整裕度，（电气裕度）可为您提供更高的芯片和 PCB 灵活性。C 形屏蔽向外突出，以保护信号插针免受损坏。
C 形屏蔽侧面的接片可确保接地端子拥有至少 2.5mm 的拭接，有助于在有 1.5mm 未插接的情况下维持电气性能。
