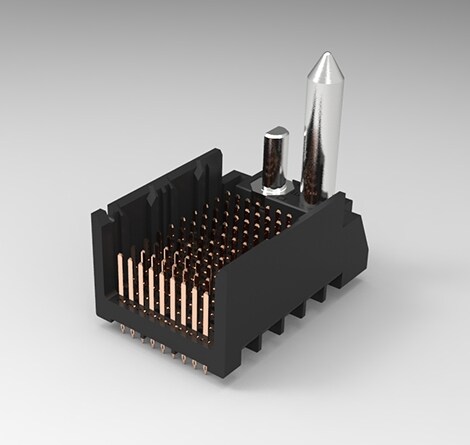

Impact 背板连接器

加快速度和改进密度封装

Impact 背板连接器系统能够提供经济高效、高度可配置的背板解决方案,以解决不断增长的网络带宽和先进技术的需求。在通过高达 25 Gbps 的数据速率支持高速性能和升级的同时,这些连接器还可通过每线性英寸 80 对差分线对的密度节约空间。这些连接器在子卡和背板连接器上提供两种自适应针设计选项,以让您获得极高的灵活性来优化您先进的机械和电气性能设计。它的插接接口提供直插交错式分叉触点,该触点为长期可靠性性能和内置接地信号定序提供两个触点。

产品特性

Impact 背板连接器
  • 数据速率高达 25 Gbps
  • 高差分线对密度(每线性英寸高达 80 对)
  • 减少运行更高数据速率的板边缘连接、差分对系统的串扰
  • 具有标准免焊连接尾的应用
  • 密度、节约成本、速度和长久的可靠性
  • 子卡接口采用直插式交错排列、分叉触点梁,提供出色的插接性能
  • 具有两个自适应针连接选项,提供灵活性和卓越的机械/电气性能
  • 背板和子卡上采用 1.90mm x 1.35mm 网格,降低了 PCB 布线的复杂性和成本
  • 使用极化壳体,提供机械可靠性,可导入连接器模块

80/LI

每线性英寸的差分线对密度高达 80 对

↓成本

降低了 PCB 布线的复杂性和成本

↑25G

提高系统性能

选择应用

Impact 背板连接器
  • 电信:集线器、路由器和交换机
  • 办公室或蜂窝基础设施服务:DSL、Cable Data
  • 数据联网:服务器和存储
  • 测试和测量设备
  • 医疗诊断设备

架构选项

Impact 背板连接器
  • 传统背板
  • 共面
  • 中板正交直线
  • 夹层

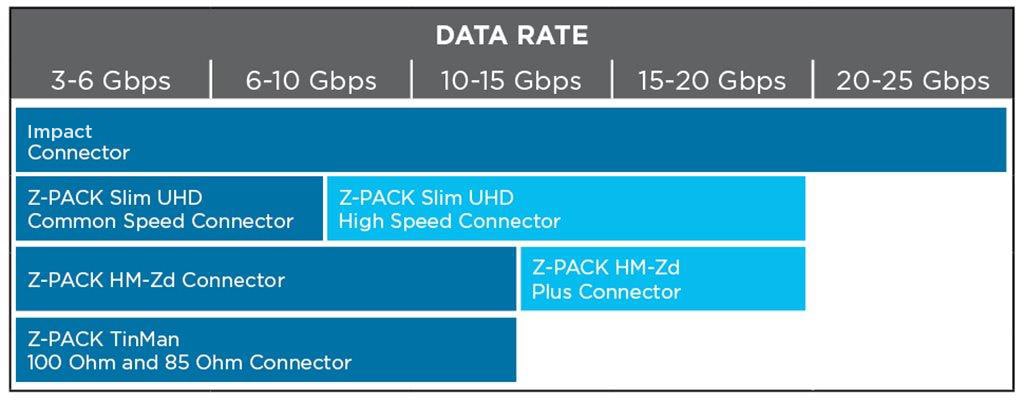

Impact 连接器解决方案的数据速率比较

Impact 连接器解决方案的数据速率比较
