Quadrax 端子、连接器和电缆

适用于高速应用的多信号端子系统

通用插针和插座多信号端子系统。 TE 提供了高度通用的 Quadrax 多信号端子系统,该系统由两个用于四轴以太网电缆和光纤通道光缆的差分对(匹配阻抗)组成。Quadrax 端子提供外壳尺寸 8(键控)、24 AWG 插针和插座触点、六角压接以及插针 PCB 尾部可焊接版本。它们适合各种连接器(包括 ARINC 600、404、D-Sub 和 MIL-DTL-38999),并且可用于高速应用(如千兆以太网、IEEE 802.3Z 和光纤通道 X3T11)。

易于使用

  • 使用标准插入/退针工具
  • 外壳采用键控方式以在连接器插入端子排中获得正确朝向
  • 获得专利的单件式电介质设计能够简化端接并改善可靠性

便捷

  • 可适应多种连接器
  • 对于 ARINC 404 和 600、通用矩形、MIL-DTL-38999 种类、BACC65/EPXB 和定制互连产品等连接器类型,适合键控连接器插入
  • 后部释放/拆卸电缆版本和前部释放/拆卸 PCB 版本

高性能

  • 满足针对太空船材料的 ASTM E595 释气限制
  • 适用于千兆以太网、IEEE 802.3Z 和光纤通道 X3T11.2 的多信号端子系统
ARINC 连接器
ARINC 连接器
Quadrax D-Sub 连接器
Quadrax D-Sub 连接器
德驰 DBAS 连接器
德驰 DBAS 连接器
Quadlite 高速数据电缆
Quadlite 高速数据电缆

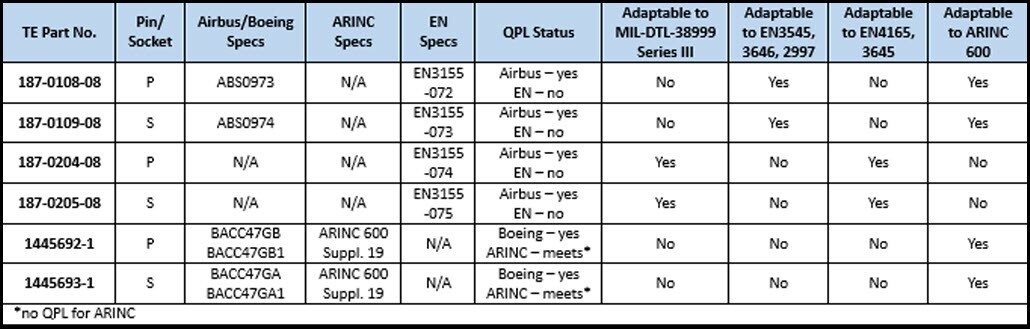

Quadrax 端子

支持实现轻松装配和最低分配成本的单件式电介质插针

TE 的全系列压接端接 Quadrax 端子为商用航空电子系统、和机上娱乐系统等严苛环境应用提供高速解决方案。这款多信号端子系统由两个用于匹配阻抗的差分对组成,并能适配多种连接器以满足您的应用需求。

Quadrax 端子
Quadrax 端子
