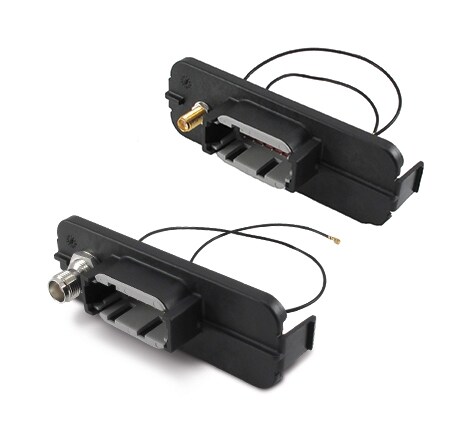

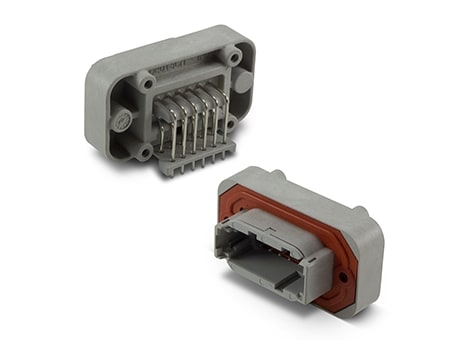

带 TNC/SMA 接口、适用于 PCB 应用的强固型 EEC 接头
带 TNC/SMA 接口的 EEC 接头坚固耐用,是适用于印刷电路板 (PCB) 应用的环境密封解决方案。这些接头具有双接口,一个用于 12 位 DEUTSCH DTM 连接器,另一个用于密封的 TNC 或 SMA 同轴连接器。这些 TNC/SMA 接口位于柔性电缆上,可方便地连接到 PCB 的任何部分,从而优化设计布局和增强同轴信号跟踪能力。这些接头可与 DEUTSCH PCB 外壳搭配使用,提供现成的密封解决方案,非常适合开发定制电子设备和控制器。
主要优势
带 TNC/SMA 接口的 EEC 接头
- 坚固可靠:这款接头设计用于承受严苛环境的考验,在各种应用中均能提供可靠连接。
- 多功能连接性:具有用于 12 位 DEUTSCH DTM 连接器和密封 TNC 或 SMA 同轴连接器的接口,可为不同的 PCB 布局提供灵活的选择。
- 易于集成:TNC/SMA 接口采用柔性电缆,可轻松布线和连接到各种 PCB 部件,有助于优化设计和信号跟踪。
- 密封保护:环境密封设计有助于保护 PCB 和连接器免受湿气和污染物的影响,从而延长元件寿命。
- 便于定制:当与 DEUTSCH PCB 外壳一起使用时,这款接头支持开发定制电子设备和控制器,能够满足广泛的项目需求。
- 增强的设计灵活性:连接到 PCB 任何部分的能力可显著增加布局选择并适应复杂的设计。
- 方便的现成解决方案:这些接头可提供现成的解决方案,从而简化了定制电子应用的开发过程。
主要特性
带 TNC/SMA 接口的 EEC 接头
特性 | |
---|---|
连接器系统 |
线对板 |
位数 |
12 |
引脚间距(间距) |
4.19 mm |
可密封性 |
是 |
PCB 安装方向 |
直角 |
接头类型 |
全罩式 |
连接器形状 |
矩形 |
信号针数量 |
8, 12, 24, 48 |
连接器改造 | 定制法兰,PCB 外壳接头 |
工作电压 | 250 VAC/250 VDC |
标称电压架构 | 12 V/24 V |
额定电压(最大值) | 250 VAC/250 VDC |
主要产品颜色 | 黑色、灰色 |
连接器和防呆设计色码 | A、AB、ABCD、AC、B、C、CB、CD、D |
触点类型 | 插针 |
触点大小 | 尺寸 20 |
接合插针直径 | 1.02 mm [.04 in] |
触点插接区域 电镀材料 |
金、镍、锡 |
触点额定电流(最大值) | 7.5 A |
PCB 安装固定类型 | 安装螺钉 |
连接器安装类型 | 板安装,面板安装 |
工作温度范围 | -55 – 125 °C [-67 – 257 °F] |
保护等级 | IP67、IP68、IP6K9K,未经测试 |
UL 防火等级 | 符合 UL-94、UL 94V-0 标准的 20 毫米火焰测试,未经测试 |
实际应用
带 TNC/SMA 接口的 EEC 接头
- 车辆电子系统:带有 TNC/SMA 接口的 EEC 接头可用于卡车、大巴和其他商用车辆的电子控制单元 (ECU) 开发,从而帮助管理和监控发动机控制、变速器和制动等各种系统。
- 远程信息处理和车队管理:它们在远程信息处理系统中非常有用,可为车队管理提供车辆跟踪、数据记录和远程诊断,从而提高运营效率和安全性。
- 环境监测:这些接头可用于监测和管理运输车辆内环境状况的系统,例如冷藏卡车和货物集装箱中的温度、湿度和空气质量控制。
- 自动驾驶车辆系统:EEC 接头在自动导引车 (AGV),以及其他工业环境中用于物料搬运和物流的自动运输系统的电子设备中发挥着重要作用。
- 车载通信系统:适用于车内通信系统,例如将各种传感器和设备连接到中央控制单元的通信系统,从而支持车载系统的数据传输和诊断工具。
- 重型机械控制面板:在叉车、挖掘机和建筑设备等工业车辆中,EEC 接头可用于管理液压系统、发动机功能和其他关键操作的控制面板。
- 安全和监控系统:这些接头适用于集成安全系统,例如商用车的碰撞检测、车道偏离警告和摄像头系统,有助于提高安全性并符合法规。
- 电动和混合动力汽车:它们支持电动和混合动力商用车中的电子设备,包括电池管理系统、电源控制模块和充电系统,能够促进向更环保的交通方案过渡。
- 公共交通:EEC 接头可用于大巴和火车的电子系统,包括票务系统、乘客信息显示和车辆诊断,能够提高服务可靠性和乘客体验。
- 货物和货运系统:在物流和货运领域,这些接头有助于开发用于货物监控、跟踪和控制的系统,使货物能够安全、有效地跨不同距离运输。
