妥当插接,减少意外脱离
极化外壳和锁定机制有助于确保正确插接的连接器保持连接。
小型通用 MATE-N-LOK 连接器系统是一种紧凑型耐用连接器系统,它采用在插头和外壳中混合的插针与插槽组合,以 0.163 英寸 [4.14mm] 的引脚间距实现最大的电气性能。 小型通用 MATE-N-LOK 连接器壳体经过完全极化,可提供妥当的插头到帽插接,并采用正向锁定机制来协助防止插接的连接器出现意外脱离。端子完全封闭在外壳中,只需使用较小的插入力,并可进行拆卸以保持系统灵活性。 可采用标准面板安装、自由悬挂和线对板功能的小型通用 MATE-N-LOK 连接器系统还提供一种密封连接器系统,适用于需要防潮或存在高湿度、间歇性液体飞溅或含有泡沫的应用场合。
小型通用 MATE-N-LOK 连接器
产品信息
小型通用 MATE-N-LOK 连接器系统采用 4.14 mm [0.163] 引脚间距和每条线最高 9.5 安培的额定电流端子,提供线对线和线对板连接。插头和母端外壳允许线对线和线对板结构,而接头组件可提供垂直和直角结构的线对板连接。在 1-15 针直插式双排或矩阵结构中,可选择线对线、自由悬挂或面板安装选项,而线对板系统则可在 2-24 针双排和矩阵结构中使用。无极性外壳也可在 2-4 针使用,用于自由悬挂应用。压接、扣入式插针和母端子可用于端接绝缘层直径高达 3.20 mm 的 30-16 [0.05-1.2 mm2] 美国线规导线。
小型通用 MATE-N-LOK 连接器系统还提供了防溅设计,适用于存在高湿度、间歇性液体飞溅或含有泡沫的应用场合(这些应用场合需要密封连接器来提高电气性能)。密封系统可在选择的 2-16 针使用。
9 磅
最小端子定位器
1-15
针数,线对线
2-24
针数,线对板,垂直和直角
小型通用 MATE-N-LOK 连接器和附件
相关资源
主要特性
- 600 VAC 或 VDC,9.5 安培最大值
- 30 - 16 美国线规线径范围
- 可选用镀锡层或镀金层
- 9 磅最小端子定位器
- 线对线,1-15 针
- 线对板,垂直和直角,2-14 针
- 可选用 UL94V-0 和 94V-2 等级外壳
- 可选用密封版本
- 垂直和直角板端连接器
- 端子以卷装或零散零件形式提供
- 对需要密封的应用采用防溅水设计
应用
住宅/商业/医疗
- 家用电器
- 暖通空调系统
- 电源
- 风扇模块
- 室内/室外照明
- 线束组件
- 医疗器械
- 多用途车
- 安保系统
- 工业控制
- 交通控制设备
- 储存和网络系统

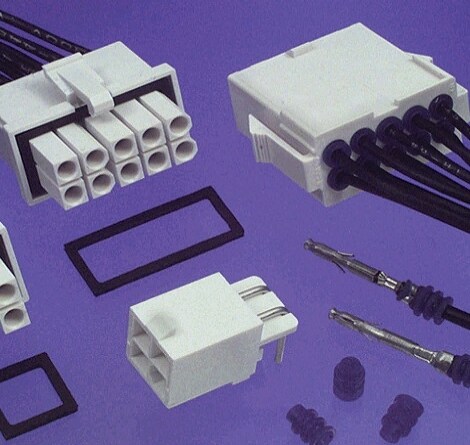

小型通用 MATE-N-LOK 密封连接器系统
产品概述
- 防溅水设计可 用于存在高 湿度、间歇性液体 飞溅或含有泡沫的应用场合 (这些应用场合需要密封 连接器来提高 电气性能)
- 线对线和线对板
- 双排,2-10 针 (仅偶数)和 16 针
- 配合所有标准 小型通用 MATE-N-LOK 连接器壳体和插针 头(盲配除外)
- 正向极化键控 和插销方向使应用更方便
小型通用 MATE-N-LOK 2 连接器
产品概述
- 一件铸件,辅助锁定插头和外壳组件
- 三点稳定性 形成更有利的端子 位置
- 经过完全极化,可提供 妥当的插头到帽插接
- 无倒刺的端子 可保证井然有序的处理
- 免工具端子拆卸
- 镀锡或双层镀金 端子
- 提供 2-24 种电路尺寸线对线 和线对板连接
- 配合标准小型通用 MATE-N-LOK 接头和连接器
常见问答
问:您的应用对电流和电压有什么要求?
答:小型通用 MATE-N-LOK 连接器系统具有每条线 9.5 安培的最大额定电流,且电压额定值为 600 伏特 AC/DC。
问:对导线类型和线径有什么要求?
答:小型通用 MATE-N-LOK 连接器系统端子获准采用美国线规 30 [0.05] 到 16 [1.20] 之间的 4 种不同线径范围导线(最大绝缘层直径为 0.126 [3.20])。
