2D 压接

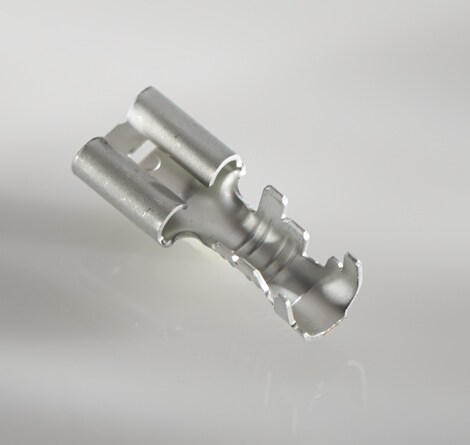

采用 2D 压接的 LIF 250 FASTON 母端

2D 压接技术使用一个端子和一个压接模具,适合与 22-12 AWG 的线径配合使用

采用 2D 压接的 TE Connectivity (TE) 新的低插入力 (LIF) 250 FASTON 母端端子 设计用于各种快速断开应用。这一新的 LIF FASTON 母端需要的插入力低于 6 lbs,但与 0.250 x 0.032 英寸 FASTON 公端配合使用时仍能提供出色的保持力。2D 压接使用同一压接模具即可适应尺寸从 22 到 12AWG 的线径,同时提供与传统 F 压接相当的电气和机械特性。这可以减少设计、购买和库存的料号的数量;减少压接模具的成本和装备;提高压接模具效率。这一采用 2D 压接技术的 LIF 250 FASTON 母端可用于考虑使用标准 F 压接 250 FASTON 母端的所有行业。

1

端子

6+

1 个端子可适应 6 个线径,包括 22-12AWG 以及中等和尺寸过小导线

1

同一压接模具可适应 22-12AWG 的线径,只需略微调整即可

主要特性

  • 用于 0.250 x 0.032 英寸 FASTON 公端时,插入力不超过 6 lbs,易于装配
  • 一个端子适合多个线径,可潜在地降低设计、采购和库存成本
  • 只需一个压接模具,降低了压接模具成本和装备时间。
  • 只需进行小小的设置更改即可适应不同的线径,可提高压接模具效率
  • 获得 UL 认证,文件 E66717

应用工具

提供压接模具、转换套件和手动工具。

压接模具和转换套件

  • 基于 2D 压接技术,一个 TE OCEAN 压接模具即可将一个端子与 22-12 AWG 的线径配合使用。
  • 对于拥有用于 F 压接 250 系列直式 FASTON 母端的 TE 压接模具的客户,TE 将提供转换套件。每个套件都将包含压线钳、绝缘压接钳和下刀。该套件可使现有 TE 压接模具与 2D 压接端子和 22-12AWG 线径搭配使用。



手动工具

  • SDE-SA 手动工具可与适当的 SDE 冲模组和压接型腔搭配使用,通过 2D 压接将端子与 22-12AWG 线径范围配合,以满足原型设计和其他小批量制作要求。
