灵活的强力加工解决方案
大号线的正确加工和高压连接器的正确端接需要精心设计的高性能解决方案。TE 强力产品系列使您能够以快速、灵活且经济实惠的方式实现大号线应用。我们的 HV-CP 机器在加工高压电缆时消除了复杂性且无需长时间的准备，而我们的 HF-20 和 HV-20 台式压接机能够端接最大 120mm2 (AWG 4/0) 的电缆。另外，借助 TE 模块化冲模平台，可在冲模座中使用各种独特的冲模组，且冲模座可安装在这两种压接机中。
< 30
可用最快 30 秒的时间处理 10 - 120mm2 (AWG 8 - 4/0) 多层导线！
1,500
HV-CP 触摸屏界面最多可包含 1,500 种不同的配置文件。
20T
HF-20 和 HV-20 台式压接机能够产生 178 kN (20T) 的压接力，可加工最大 120 mm2 (AWG 4/0) 的电线。
了解如何使用 TE 高压端接解决方案产品组合灵活压接高压连接器。
TE 高压电缆加工 - 速度、精度和品质
多步剥离
我们的新 HV-CP 机器可在最快 30 秒内加工 10 - 120mm2 (AWG 8 - 4/0) 多层导线！可简化加工过程，且无需再花长时间进行准备。HV-CP 可按照您的端接规格来剥离外护套、铝箔屏蔽层、编织屏蔽层和内部绝缘层。为了确认电缆的准备符合要求，该机器提供了创新的质量控制功能：
- 能够在运行前确认是否已安装正确的工具
- 工具转换后自动校准刀片位置
- 在准备过程之前和之后确认电缆位置，以确认正确的带长
为了便于使用，HV-CP 机器具有直观的触摸屏界面，内存最多可容纳 1,500 个不同的配置文件。
HV-CP 规格
| 描述 | 规格 |
|---|---|
| 导线横截面 | 10 mm2 - 120 mm2 (AWG 8 - 4/0) |
| 最大外径 | 25.0 mm (1 in) |
| 内部导线最小直径 | 6.0 mm (0.24 in) |
| 用于切割的最大导线横截面 | 2 mm2 / AWG 14 / 1.6 mm 直径（0.063 in 直径） |
| 典型周期时间 | 30 秒 |
| 切口直径的增量 | 0.01 mm (0.0004 in) |
| 剥离长度的增量 | 0.01 mm (0.0004 in) |
| 最大外护套带长 | 80 mm (3.15 in) |
| 配置文件库：最大文章数量 | 1500 |
| 顺序功能：最大步数 | 100 |
HV-CP 备用工具零件号
| 机器 | 电缆 尺寸 |
外 径 |
核心 直径 |
导体 直径 mm（最大值） |
轮廓 刀片 装配 套件 |
心轴 装配 套件 |
切割 轮 |
|---|---|---|---|---|---|---|---|
| 2335400-1 | 10 mm2 (AWG 8) |
8.8 (-0.6) | 6.0 (-0.6) | 4.5 | 2364113-1 | 2360456-1 | 2844837-1 |
| 16 mm2 (AWG 6) |
10.2 (-0.6) | 7.2 (-0.6) | 5.8 | 2364113-2 | 2360456-2 | ||
| 25 mm2 (AWG 4) |
12.2 (-0.6) | 8.7 (-0.6) | 7.2 | 2364113-3 | 2360456-3 | ||
| 35 mm2 (AWG 2) |
14.4 (-0.6) | 10.4 (-0.7) | 8.5 | 2364113-4 | 2360456-4 | ||
| 50 mm2 (AWG 1) |
15.8 (-0.6) | 12.2 (-0.7) | 10.5 | 2364113-5 | 2360456-5 | ||
| 60 mm2 (AWG 1/0) |
16.9 (-0.6) | 13.3 (-1.2) | 11.6 | 2364113-6 | 2360456-6 | ||
| 70 mm2 (AWG 2/0 |
18.2 (-0.6) | 14.4 (-1.2) | 12.5 | 2364113-7 | 2360456-7 | ||
| 95 mm2 (AWG 3/0) |
20.9 (-0.6) | 17.2 (-1.2) | 14.8 | 2364113-8 | 2360456-8 | ||
| 120 mm2 (AWG 4/0) |
23 (-0.8) | 19 (-1.2) | 16.5 | 2364113-9 | 2360456-9 |
高压压接机 - 可加工最大 120 mm2 的线径面积 (AWG 4/0)
特点

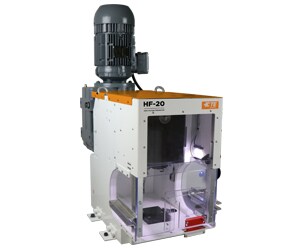

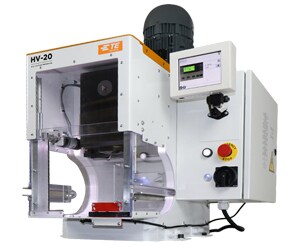

- 与竞争产品不同的是，HF-20 和 HV-20 台式压接机能够产生 178 kN（20T）的压接力，可加工最大 120 mm2 (AWG 4/0) 的电线。
- HV-20 和 HF-20 台式压接机集成了精密控制和可追溯系统，并配备了以太网和 USB 端口，完全能够满足工业 4.0 的需求。模块化冲模平台可与各种冲模组配合使用。
- HV-20 模型采用集成的真空系统设计，可使敏感连接保持洁净，避免沾染高压电缆压接可能产生的碎片。
- 得益于我们灵活的模块化冲模平台，能够压接 TE 和非 TE 端子
- 占用面积小：974 mm（高），777 mm（深），552 mm（宽）。
并排比较
下载上面的产品手册，查看竞争性比较结果
| HF-20T | HV-20T | |
|---|---|---|
| 力 | 178kN (20T) | 178kN (20T) |
| 最大导线 | 120mm2 (AWG 4/0) | 120mm2 (AWG 4/0) |
| 可变冲程（秒） 速度 (RPM) |
1.3 - 8.3 秒 288 - 1800 RPM |
1.3 - 8.3 秒 288 - 1800 RPM |
| 电源 | 3kW | 3kW |
| 电源 | 200V &400V | 200V &400V |
| 冲程/闭合高度 | 44mm/158.4mm | 44mm/158.4mm |
| 重量 | 390kg | 390kg |
| 网络/MES | RJ-45/MQTT | RJ-45/MQTT |
| 颗粒真空 | 无 | 有 |
| 自动防护升降机 | 有 | 有 |
| CQM/CFM | 无 | 有 |
高压压接机部件
| 压接机料号 | ||
|---|---|---|
| 描述 | 提供零散零件保护 | 提供侧进料保护 （适用于卷筒端子） |
| HF-20，高压压接机，400V | 2335500-1 | 2358697-1 |
| HF-20，高压压接机，200V | 2335500-2 | 2358697-2 |
| HV-20，高压压接机，400V | 2348822-1 | 2358698-1 |
| HV-20，高压压接机，200V | 2348822-2 | 2358698-2 |
TE 模块化模具平台 - 专为灵活性和易用性而设计
高压模块化冲模组
TE 模块化冲模平台可适应多种 TE 和非 TE 端子。这只是一部分可用的 TE 冲模组和端子。如需查看可用冲模组的最新列表，请单击上面的产品选项卡。没有找到您需要的产品？请联系您的 TE 应用工具销售代表，了解产品详情。
高压模块化冲模座
具有多种特性
模块化冲模座部件
| 描述 | 料号 |
|---|---|
| HV MOD 冲模座，提供精细调整（手动） | 2305470-1 |
| HV MOD 冲模座，提供精细调整（自动） | 2305470-2 |
| HV MOD 冲模座，不提供精细调整，仅适用于 AT-66 压接机 （不能用于 HV-20 或 HF-20 压接机） |
2326378-1 |
