AMP-O-LECTRIC G II 型压接机

专为实现灵活性、可靠性和安全性而设计

G II 型压接机提供半自动操作,可将一系列端子压接到导线上。压接高度的精密调整与可选的压接质量监视器 (CQM II) 结合起来,使您能够保持生产优质产品所需的严密公差。变速选项为需要较慢冲压和送线速度的棘手应用提供了更大的灵活性,并且免工具转换功能使得安装快速简单。它是市面上噪音较小的压接机之一,明显改善了机柜下方和目标区域的照明,改进的护罩可通过开放式途径快速、顺利地安装端部进料以及侧部进料的压接模具。

5,000

最大压接力为 5,000

2,000

每个工作小时对应 2,000 个周期

特点

先进设计、无刷电机
  • 改善的照明
  • 无需工具即可进行压接模具转换并轻松调整
  • 压接高度的手动精度调节
  • 总计数器和拌合计数器
  • 维护要求降低
  • 分置循环操作
  • 符合适用的 CE 和国内安全要求
  • 现场安装或作为完整单一设备出厂*
  • 接受端部进料和侧部进料 HDM 压接模具 - 32-14 美国线规(有轻微修改)
  • 3 种操作模式 - 仅压接、仅剥线或剥线与压接*
  • 通过脚踏开关或传感器激活*
  • 通过鼓风方式将废物弹射到收集托盘中*
  • 氮化钛涂层的剥线刀具有更长的使用寿命*



*适用于包括可选拆卸模块的机器

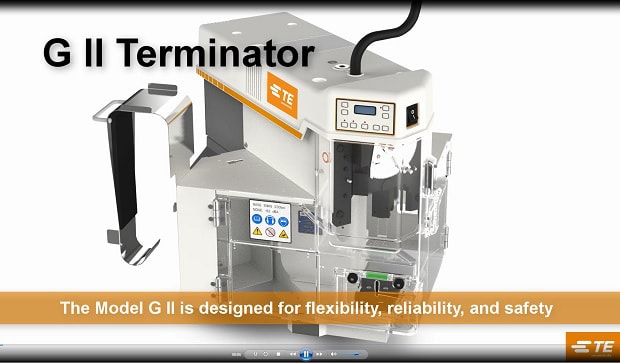

  1. GII 电动台式端子压接器视频(英文版)

本教学视频介绍 TE 最新的电动台式端子压接器(即 GII 型机器)的各种功能。

G II 型压接机

精度至关重要

所有 G II 型压接机版本都可实现压接高度精密调整,这项重要特性与可选的压接质量监视器 (CQM II) 相结合,能实现可重复的严密公差,从而满足当今客户对于更高品质的需求。只需重置刻度盘,操作员便可在 0.457mm [0.018”] 范围内以 0.013 [0.0005”] 的增量调节压接高度。

压接质量监视器 (CQM II)

可选

控制压接高度是确保满足压接操作的严格机械和电子属性的最佳无损方式。压接高度是全新 CQM II 中采用的 5 种不同流程分析方法之一。



CQM II 包含方便的全新直观菜单,并具有增强的监控和图形显示功能。另一项重大改进是能够在非 TE 压接机上使用 CQM II。此款全新设备具有多功能、精确、方便的特点,能在整个生产区域内规范化并提供 TE 压接质量监控。

剥线模块

可选

剥线模块与 AMP 3K、AMP 5K 或 G II 型压接机的结合可让您在同一机器上以经济和熟练的方式执行剥线和端子压接操作。



不再需要为单纯的剥线过程使用专用机器。导线在压接前即刻剥线,这意味着在搬运或储存过程中几乎没有机会破坏导线导体。由于导线一旦送入启动传感器,剥线模块便完成剩余工作,因此导线贴装精度也得以提高。

缺陷压接切割

可选

借助我们的 CQM II,缺陷压接切割技术可以立即检测到发生的不良压接并切断压接端子,以确保不良压接不会意外地传递到线束制造的下一个步骤。

订购信息

描述 冲程 底板 部件号
GII CE 压接机 40 MM 符合 AMP 标准 2217000-1
GII CE 压接机(带 CQM II) 40 MM 符合 AMP 标准 2217000-2
GII CE 压接机(带剥线模块) 40 MM 符合 AMP 标准 2217001-3
GII CE 压接机(带剥线模块和 CQM II) 40 MM 符合 AMP 标准 2217001-4
GII CE 直通接头压接机 40 MM 直通接头 2217002-1
GII CE 直通接头压接机(带 CQM II) 40 MM 直通接头 2217002-2
GII CE 压接机(带 CQM II 和缺陷压接切割模块) 40 MM 符合 AMP 标准 2362229-3
GII CE 零散零件压接机 40 MM 符合 AMP 标准 2374600-1
GII CE 零散零件压接机(带 CQM II) 40 MM 符合 AMP 标准 2374600-2

尺寸

(无端子卷盘或卷盘支架)

高度 深度 宽度 重量
520.7mm [20.5”] 546.1mm [21.5”] 553.7mm [21.8”] 约104 kg [230 lb]

规范

客户手册 409-32035
容量 最大压接力为 2268 kg [5000 lb]
空气 对于具有剥离器模块的型号为气动 550 kPa [80 psi]。作为所有其他型号的可选工具箱提供。
电气 100/240 VAC,± 10% 交流,50/60 Hz,单相
