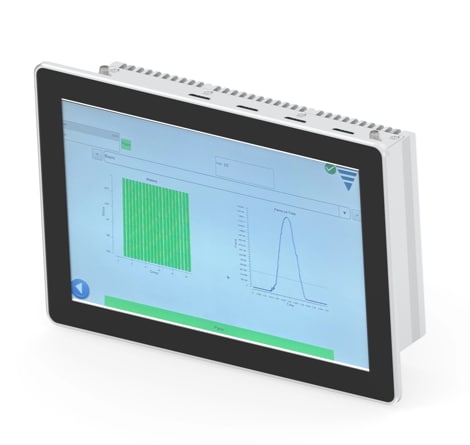

压接质量监视器 (CQM II)

多功能、精确、方便

压接高度是满足压接操作的严格机械和电子属性的最佳无损方式,也是 CQM II 特有的五种不同过程分析方法之一。作为为产生的每个压接提供连续压接高度分析的唯一监控系统,它只需要设置几个参数就能操作,并且每个被分析的压接的压接高度测量是可重复的,偏差在 0.12mm 以内。CQM II 包含易用、直观的菜单以及增强的监控和图形显示功能,现在可以用于 TE 压接机。可在屏幕上进行编程,因此可实现灵活、快速的工作设置,而增强的 USB 功能支持使用外围设备,如用于备份数据库、保存报告和更新固件的闪存盘。

特点

  • 计算实际压接高度和实时图形显示
  • 有效监控开式压线筒、非绝缘接触件和端子的压接 – CQM II 监控整个压接
  • 触摸屏界面
  • 网络功能
  • 多语言支持
  • 主机模块:170mm [6.7"] W x 126mm [5.0"] D x 58mm [2.3"] H
  • 数据采集模块:172.5mm [6.7"] W x 101mm [4.0" ] D x 48.4mm [1.9"] H
  • 电源:100-240 VAC,50/60 Hz,1.5 安培(最大值)
  • 使用国际认可质量标准独立认证的工艺进行设计和制造

压接机料号

端接单位 料号
AMP 5K/30 CE 通用锁紧螺母  2-2161500-2
AMP 5K/40 CE 压接机  2161500-2
AMP 5K/30 CE 压接机  3-2161500-2
AMP 5K/40 CE 直通接头压接机  2161300-2
AMP 5K/40 CE(带剥离模块)  2161700-5
GII CE 压接机  2217000-2
GII CE 压接机(带剥线模块)  2217001-4
GII CE 直通接头压接机  2217002-2
GII+ 基座型  2844800-2
GII+ 零散零件  2844810-2
GII+ 直通接头  2844820-2
