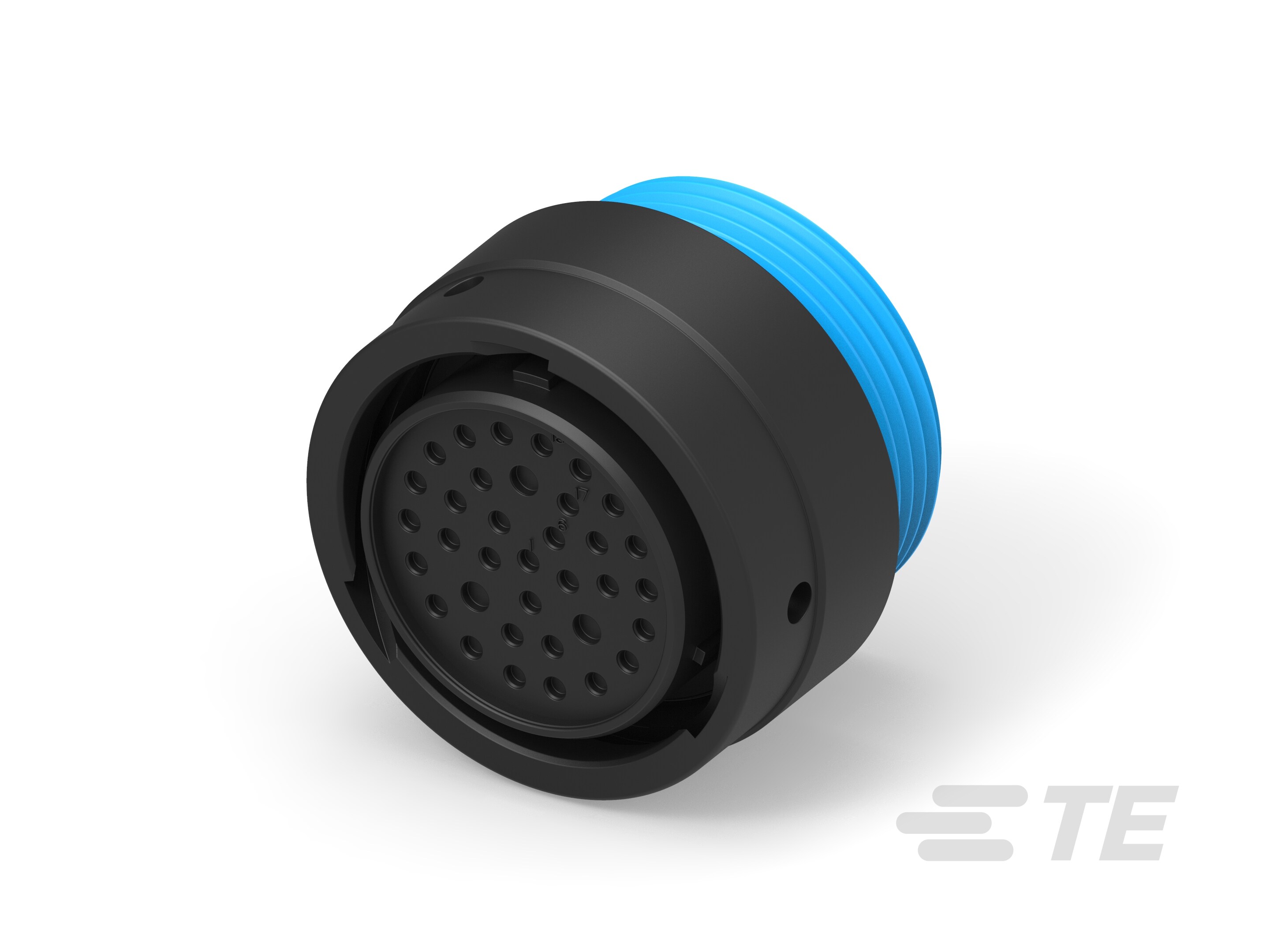

HDP26-24-35SE-L024

12 V / 24 V / 48 V, 35 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Black, Wire & Cable, Power, Hybrid

全部查看 DEUTSCH HDP20 Housings (357)
PLG, 35P, BLK, E, WTHD, 16/20, S-YHDP26-24-35SEL024

HDP26-24-35SE-L024

12 V / 24 V / 48 V, 35 Position, Automotive Housing for Female Terminals, Wire-to-Wire, Sealable, Black, Wire & Cable, Power, Hybrid

全部查看  DEUTSCH HDP20 Housings (357)
    • DEUTSCH
    • DEUTSCH HDP
      • ,
    • DEUTSCH HD
  • TE 内部编号 YHDP26-24-35SEL024
  • TE 内部产品描述 PLG, 35P, BLK, E, WTHD, 16/20, S

  • 标称电压架构 (V): 12 | 24 | 48

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 35

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 圆形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 连接器密封件代码 : E 密封件

  • 连接器修改 : 宽螺纹适配器

  • 空白孔位 : 0

  • 位数 : 35

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12 | 24 | 48

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 16 | 尺寸 20

  • 接合插针直径 (mm): 1.02 | 1.59

  • 接合插针直径 (in): .04 | .063

  • 端子额定电流（最大值） (A): 7.5 | 13

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 引导槽

  • 端子位置保证 : 否

  • 应力消除 : 按附件添加

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PA GF

尺寸

  • 连接器高度 : 49.53 mm [ 1.95 in ]

  • 产品长度 : 38.3 mm [ 1.508 in ]

  • 产品宽度 : 49.53 mm [ 1.95 in ]

  • 兼容的绝缘直径范围 (mm): 1.02 – 2.41 | 1.35 – 3.05

  • 兼容的绝缘直径范围 (in): .04 – .095 | .053 – .12

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试

  • IP 等级 : IP67

包装特性

  • 封装方法 : Box

  • 封装数量 : 200

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
