DEUTSCH HDP20 Housings

DEUTSCH

DEUTSCH HD
DEUTSCH HDP

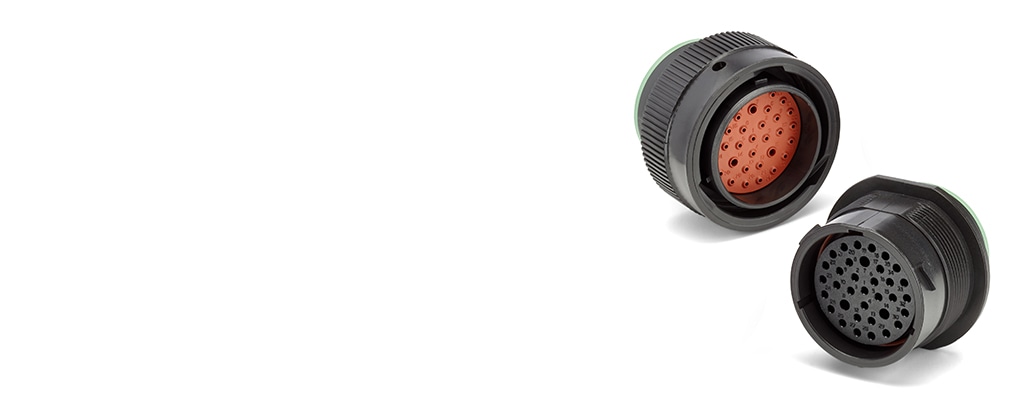

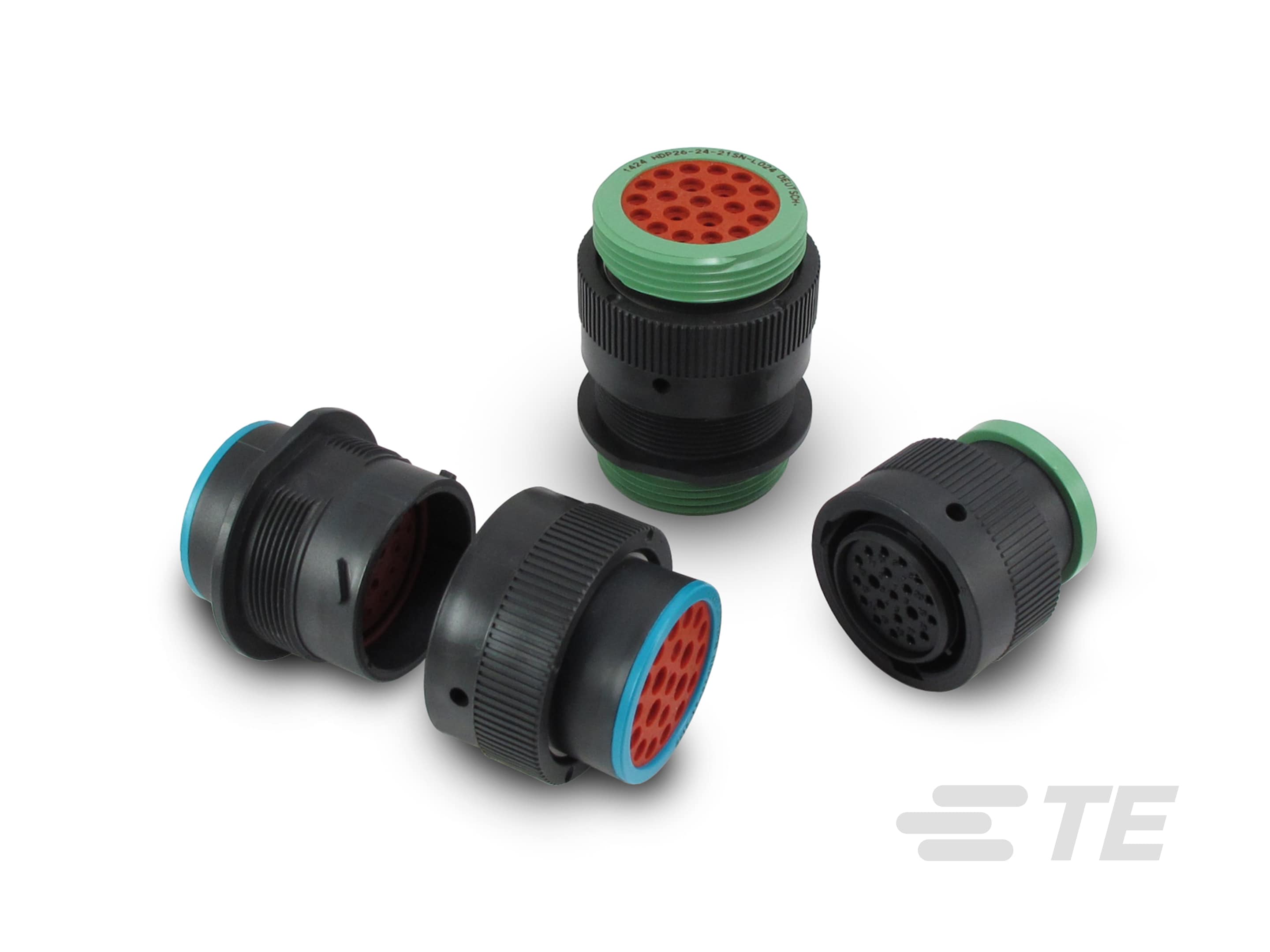

德驰 HDP20 护套是圆形热塑性连接器，提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配，并且可使用 4 至 20 号（7.5-100 安培）德驰端子。

更多更少

联系我们

产品特性

位数 : 6 | 7 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47
连接器和壳体类型 : 公端子护套 | 插头 | 母端 | 母端子护套
接合插针直径 (mm): 1 | 1.02 | 1.59 | 1.6 | 2.39 | 2.4 | 3.6 | 3.61 | 5.7 | 5.72
接合插针直径 (in): .04 | .062 | .063 | .094 | .142 | .225
连接器系统 : 线到线 | 线到面板
可密封 : 是

产品	TE 产品编号	文档	连接器和壳体类型	位数	主要锁定特性	连接器系统	接合插针直径	主要产品颜色	端子额定电流（最大值）	电路应用	连接器安装类型	标称电压架构	欧盟 RoHS 符合性	欧盟 ELV 符合性
REC, 14P, BLK, E, THD, 16, P	HDP24-18-14PE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	外壳集成	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 35P, BLK, E, THD, 16/20, S	HDP26-24-35SE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	35	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 18P, BLK, E, WTHD, 8/12/16, S	YHDP26-24-18SEL024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	18	外壳集成	线到线	1.59 mm, 2.39 mm, 3.61 mm	黑色	13 A, 25 A, 60 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 6P, BLK, N, 1256 BLKD, THD, 4/16, S	YHDP26-18-6SN-CL21	3D PDF	母端子护套	6	外壳集成	线到线	1.59 mm, 5.72 mm	黑色	13 A, 100 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 7P, BLK, N, 4AWG, THD, 4/16, S	YHDP26-24-7SN-CL22	3D PDF	母端子护套	7	外壳集成	线到线	1.59 mm, 5.72 mm	黑色	13 A, 100 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
REC, 20P, BLK, E, WTHD, 16/20, P	YHDP24-18-20PEL024	3D PDF	公端子护套	20	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
REC, 7P, BLK, N, 4AWG, THD, 4/16, P	YHDP24-24-7PN-CL22	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	7	外壳集成	线到线	1.59 mm, 5.72 mm	黑色	13 A, 100 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 35P, BLK, E, RNG, 16/20, P	YHDP26-24-35PEL017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	35	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
REC, 9P, BLK, E, WTHD, 4/8/12, P	YHDP24-24-9PE-L024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	9	外壳集成	线到线	2.39 mm, 3.61 mm, 5.72 mm	黑色	25 A, 60 A, 100 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 20P, BLK, N, 16/20, P	HDP26-18-20PN	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	20	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 21P, BLK, E, THD, 12/16, S	HDP24-24-21SE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	21	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 33P, BLK, N, RNG, 20, S	HDP24-24-33SN-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	33	触点固定器	线到面板	1 mm	黑色	7.5 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 14P, BLK, E, RNG, 4/12/16, P	HDP24-24-14PE-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	触点固定器	线到面板	1.6 mm, 2.4 mm, 5.7 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 14P, BLK, E, 16, P	HDP24-18-14PE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	触点固定器	线到线	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 18P, BLK, N, 8/12/16, P	HDP24-24-18PN	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	18	外壳集成	线到线	1.59 mm, 2.39 mm, 3.61 mm	黑色	13 A, 25 A, 60 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 35P, BLK, E, THD, 16/20, S	HDP24-24-35SE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	35	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 9P, BLK, E, 4/8/12, P	HDP24-24-9PE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	9	触点固定器	线到面板	2.4 mm, 3.6 mm, 5.7 mm	黑色	25 A, 60 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 35P, BLK, N, THD, 16/20, P	HDP24-24-35PN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	35	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 14P, BLK, N, 16, S	HDP24-18-14SN	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	14	触点固定器	线到线	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 9P, BLK, E, 4/8/12, S	HDP26-24-9SE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	9	触点固定器	线到面板	2.4 mm, 3.6 mm, 5.7 mm	黑色	25 A, 60 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 21P, BLK, E, 12/16, S	HDP26-24-21SE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	21	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 14P, BLK, N, THD, 4/12/16, P	HDP26-24-14PN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	触点固定器	线到面板	1.6 mm, 2.4 mm, 5.7 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 14P, BLK, N, THD, 4/12/16, P	HDP24-24-14PN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	外壳集成	线到线	1.59 mm, 2.39 mm, 5.72 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 20P, BLK, E, WTHD, 16/20, S	YHDP26-18-20SEL024	3D PDF	母端子护套	20	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 31P, BLK, E, WTHD, 16, P	YHDP26-24-31PEL024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	31	外壳集成	线到线	1.59 mm	黑色	13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 20P, BLK, N, WTHD, 16/20, S	YHDP26-18-20SNL024	3D PDF	母端子护套	20	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
REC, 47P, BLK, E, WTHD, 16/20, P	YHDP24-24-47PEL024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	47	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 47P, BLK, E, WTHD, 16/20, s	YHDP26-24-47SEL024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	47	外壳集成	线到线	1.02 mm, 1.59 mm	黑色	7.5 A, 13 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 9P, BLK, E, WTHD, 4/8/12, S	YHDP26-24-9SE-L024	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	9	外壳集成	线到线	2.39 mm, 3.61 mm, 5.72 mm	黑色	25 A, 60 A, 100 A	电源	电缆安装（自由悬挂）	12 V, 24 V, 48 V	-	-
PLG, 33P, BLK, N, THD, 20, P	HDP26-24-33PN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	33	触点固定器	线到面板	1 mm	黑色	7.5 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 14P, BLK, E, THD, 16, P	HDP26-18-14PE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	触点固定器	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 14P, BLK, N, RNG, 4/12/16, S	HDP26-24-14SN-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	14	触点固定器	线到面板	1.6 mm, 2.4 mm, 5.7 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 14P, BLK, N, THD, 4/12/16, S	HDP26-24-14SN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	14	触点固定器	线到面板	1.6 mm, 2.4 mm, 5.7 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 20P, BLK, E, 16/20, P	HDP24-18-20PE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	20	触点固定器	线到线	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 23P, BLK, N, THD, 16, P	HDP26-24-23PN-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	23	触点固定器	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 7P, BLK, N, 4AWG, RNG, 4/16, S	HDP26-24-7SN-CL18	3D PDF	母端子护套	7	触点固定器	线到面板	1.6 mm, 5.7 mm	黑色	13 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 14P, BLK, E, 4/12/16, P	HDP26-24-14PE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	14	触点固定器	线到面板	1.6 mm, 2.4 mm, 5.7 mm	黑色	13 A, 25 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 16P, BLK, N, 12, P	HDP26-24-16PN	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	16	触点固定器	线到面板	2.4 mm	黑色	25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 23P, BLK, E, 16, S	HDP26-24-23SE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	23	触点固定器	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 23P, BLK, E, RNG, 16, P	HDP24-24-23PE-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	23	触点固定器	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 20P, BLK, N, 16/20, S	HDP26-18-20SN	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	20	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 6P, BLK, N, 4, S	HDP26-18-6SN-C030	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	触点固定器	线到面板	5.72 mm	黑色	100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 47P, BLK, E, THD, 16/20, S	HDP24-24-47SE-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	47	触点固定器	线到面板	1 mm, 1.6 mm	黑色	7.5 A, 13 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 19P, BLK, E, 12/16, S	HDP24-24-19SE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	19	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 19P, BLK, E, 12/16, P	HDP24-24-19PE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	19	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 9P, BLK, E, 4/8/12, S	HDP24-24-9SE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	9	触点固定器	线到面板	2.4 mm, 3.6 mm, 5.7 mm	黑色	25 A, 60 A, 100 A	电源	面板安装	12 V, 24 V, 48 V	-	-
REC, 21P, BLK, E, RNG, 12/16, S	HDP24-24-21SE-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	21	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 19P, BLK, E, RNG, 12/16, P	HDP26-24-19PE-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	19	触点固定器	线到面板	1.6 mm, 2.4 mm	黑色	13 A, 25 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 33P, BLK, N, RNG, 20, S	HDP26-24-33SN-L017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	33	触点固定器	线到面板	1 mm	黑色	7.5 A	电源	面板安装	12 V, 24 V, 48 V	-	-
PLG, 23P, BLK, T, THD, 16, S	HDP26-24-23ST-L015	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	23	触点固定器	线到面板	1.6 mm	黑色	13 A	电源	面板安装	12 V, 24 V, 48 V	-	-

概述

德驰 HDP20 护套具有复合型热塑性外壳，适用于化学物质可能损坏连接器壳体的应用。

系列概述

可使用 4 号（100 安培）、8 号（60 安培）、12 号（25 安培）、16 号（13 安培）和 20 号（7.5 安培）端子
4-22 AWG (25.00-0.35 mm2)
2、6、7、8、9、14、16、18、19、20、21、23、29、31、33、35 和 47 位位数排列方式
直插式安装或法兰安装
圆形热塑性外壳
通过螺纹环对配
可用附件：尾盖、防护罩、防尘帽、密封圈、安装卡扣、应力消除尾盖

查看所有德驰 HDP20 产品

查看所有德驰 HDP20 产品
德驰 HDP20 连接器是采用密封结构、具有复合外壳的多插针重载连接器。

常见问题

常见问题解答

问：什么是 HDP20 连接器？

答：德驰 HDP20 环境密封连接器设计用于线对线连接应用。任何连接性能的衰减都会导致严重后果的严苛环境下，HDP20 连接器能实现高稳定、高性能的连接。

问： HDP20 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车

阅读更多关于德驰 HDP20 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器 否 | 是
连接器形状圆形
连接器和壳体类型 公端子护套 | 插头 | 母端 | 母端子护套
连接器系统 线到线 | 线到面板
可密封是
主要锁定特性 外壳集成 | 触点固定器
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0
连接器密封件代码 E 密封件 | N 密封件 | T 密封件
连接器修改 宽螺纹适配器 | 已阻塞的孔位 | 环形适配器 | 螺纹适配器
位数 6 | 7 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47

电气特征

工作电压 (VDC) 250
工作电压 (VAC) 250
标称电压架构 (V) 12 | 24 | 48

主体特性

出线角度 180°
主要产品颜色黑色

接触件特性

端子类型 插座 | 插针
端子大小 尺寸 12 | 尺寸 16 | 尺寸 20 | 尺寸 4 | 尺寸 8
接合插针直径 (mm) 1 | 1.02 | 1.59 | 1.6 | 2.39 | 2.4 | 3.6 | 3.61 | 5.7 | 5.72
接合插针直径 (in) .04 | .062 | .063 | .094 | .142 | .225
端子额定电流（最大值） (A) 7.5 | 13 | 25 | 60 | 100

机械附件

接合对准带有
端子位置保证否
接合对准类型 导柱 | 引导槽 | 极性定位槽
应力消除 不带 | 按附件添加
连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA 66 | PA 66 GF | PA 66 GF30 | PA GF

尺寸

兼容的绝缘直径范围 (mm) 1.02 – 2.41 | 1.02 – 2.1 | 1.3 – 3.2 | 1.35 – 2.69 | 1.35 – 2.62 | 1.35 – 3.05 | 1.4 – 3.8 | 1.9 – 3.2 | 1.9 – 3.5 | 2.46 – 4.01 | 2.5 – 3.4 | 2.54 – 3.4 | 2.9 – 4.5 | 3.4 – 4.32 | 3.43 – 5.59 | 3.6 – 5.2 | 4.83 – 6.1 | 6.6 – 7.4 | 6.63 – 7.42 | 7.1 – 7.4 | 7.11 – 7.42 | 7.9 – 10.67
兼容的绝缘直径范围 (in) .04 – .083 | .04 – .095 | .05 – .125 | .051 – .125 | .053 – .103 | .053 – .12 | .053 – .106 | .055 – .15 | .055 – .149 | .075 – .138 | .075 – .125 | .097 – .158 | .1 – .134 | .1 – .135 | .114 – .177 | .134 – .17 | .135 – .22 | .14 – .204 | .19 – .24 | .261 – .292 | .28 – .292 | .311 – .42
产品宽度 (mm) 41.2 | 41.3 | 43.17 | 43.2 | 44.45 | 47.6 | 49.5 | 49.53 | 50.8
产品宽度 (in) 1.62 | 1.7 | 1.75 | 1.87 | 1.95 | 2
连接器高度 (mm) 38.3 | 38.6 | 41.28 | 41.3 | 41.5 | 41.9 | 42.5 | 43.17 | 44.2 | 44.4 | 44.7 | 45.8 | 47.5 | 47.63 | 49.53 | 55.4 | 58.7
连接器高度 (in) 1.51 | 1.52 | 1.6 | 1.62 | 1.625 | 1.63 | 1.65 | 1.67 | 1.7 | 1.74 | 1.75 | 1.76 | 1.8 | 1.87 | 1.875 | 1.95 | 2.18 | 2.31
产品长度 (mm) 38.3 | 38.63 | 41.53 | 41.86 | 42.55 | 43.2 | 44.4 | 45.77 | 49.5 | 50.1 | 50.8 | 55.45 | 58.67
产品长度 (in) 1.508 | 1.521 | 1.635 | 1.648 | 1.675 | 1.7 | 1.75 | 1.802 | 1.95 | 1.97 | 2 | 2.183 | 2.31

使用环境

工作温度（最大值） 125 °C [ 257 °F ]
工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94V-0 | 按照 UL-94 标准进行的 20 mm 火焰测试
IP 等级 IP67

包装特性

封装方法 Box | Tray | 包装
封装数量 1 | 30 | 40 | 120 | 150 | 200

其他

可维修是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-H396-CH8172

DEUTSCH HDP20 Housings

产品特性

位数 : 6 | 7 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47

连接器和壳体类型 : 公端子护套 | 插头 | 母端 | 母端子护套

接合插针直径 (mm): 1 | 1.02 | 1.59 | 1.6 | 2.39 | 2.4 | 3.6 | 3.61 | 5.7 | 5.72

接合插针直径 (in): .04 | .062 | .063 | .094 | .142 | .225

连接器系统 : 线到线 | 线到面板

可密封 : 是

系列概述

查看所有德驰 HDP20 产品

常见问题解答

产品类型特性

混合型连接器 否 | 是

连接器形状 圆形

连接器和壳体类型 公端子护套 | 插头 | 母端 | 母端子护套

连接器系统 线到线 | 线到面板

可密封 是

主要锁定特性 外壳集成 | 触点固定器

连接器和端子端接到 电线和电缆

结构特性

空白孔位 0

连接器密封件代码 E 密封件 | N 密封件 | T 密封件

连接器修改 宽螺纹适配器 | 已阻塞的孔位 | 环形适配器 | 螺纹适配器

位数 6 | 7 | 8 | 9 | 14 | 16 | 18 | 19 | 20 | 21 | 23 | 29 | 31 | 33 | 35 | 47

电气特征

工作电压 (VDC) 250

工作电压 (VAC) 250

标称电压架构 (V) 12 | 24 | 48

主体特性

出线角度 180°

主要产品颜色 黑色

接触件特性

端子类型 插座 | 插针

端子大小 尺寸 12 | 尺寸 16 | 尺寸 20 | 尺寸 4 | 尺寸 8

接合插针直径 (mm) 1 | 1.02 | 1.59 | 1.6 | 2.39 | 2.4 | 3.6 | 3.61 | 5.7 | 5.72

接合插针直径 (in) .04 | .062 | .063 | .094 | .142 | .225

端子额定电流（最大值） (A) 7.5 | 13 | 25 | 60 | 100

机械附件

接合对准 带有

端子位置保证 否

接合对准类型 导柱 | 引导槽 | 极性定位槽

应力消除 不带 | 按附件添加

连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA 66 | PA 66 GF | PA 66 GF30 | PA GF

尺寸

产品宽度 (mm) 41.2 | 41.3 | 43.17 | 43.2 | 44.45 | 47.6 | 49.5 | 49.53 | 50.8

产品宽度 (in) 1.62 | 1.7 | 1.75 | 1.87 | 1.95 | 2

连接器高度 (mm) 38.3 | 38.6 | 41.28 | 41.3 | 41.5 | 41.9 | 42.5 | 43.17 | 44.2 | 44.4 | 44.7 | 45.8 | 47.5 | 47.63 | 49.53 | 55.4 | 58.7

连接器高度 (in) 1.51 | 1.52 | 1.6 | 1.62 | 1.625 | 1.63 | 1.65 | 1.67 | 1.7 | 1.74 | 1.75 | 1.76 | 1.8 | 1.87 | 1.875 | 1.95 | 2.18 | 2.31

产品长度 (mm) 38.3 | 38.63 | 41.53 | 41.86 | 42.55 | 43.2 | 44.4 | 45.77 | 49.5 | 50.1 | 50.8 | 55.45 | 58.67

产品长度 (in) 1.508 | 1.521 | 1.635 | 1.648 | 1.675 | 1.7 | 1.75 | 1.802 | 1.95 | 1.97 | 2 | 2.183 | 2.31

使用环境

工作温度（最大值） 125 °C [ 257 °F ]

工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94V-0 | 按照 UL-94 标准进行的 20 mm 火焰测试

IP 等级 IP67

包装特性

封装方法 Box | Tray | 包装

封装数量 1 | 30 | 40 | 120 | 150 | 200

其他

可维修 是

能够保证连接器位置 否

参考编号

TE 内部编号 CAT-H396-CH8172
