1062-16-0177-PS

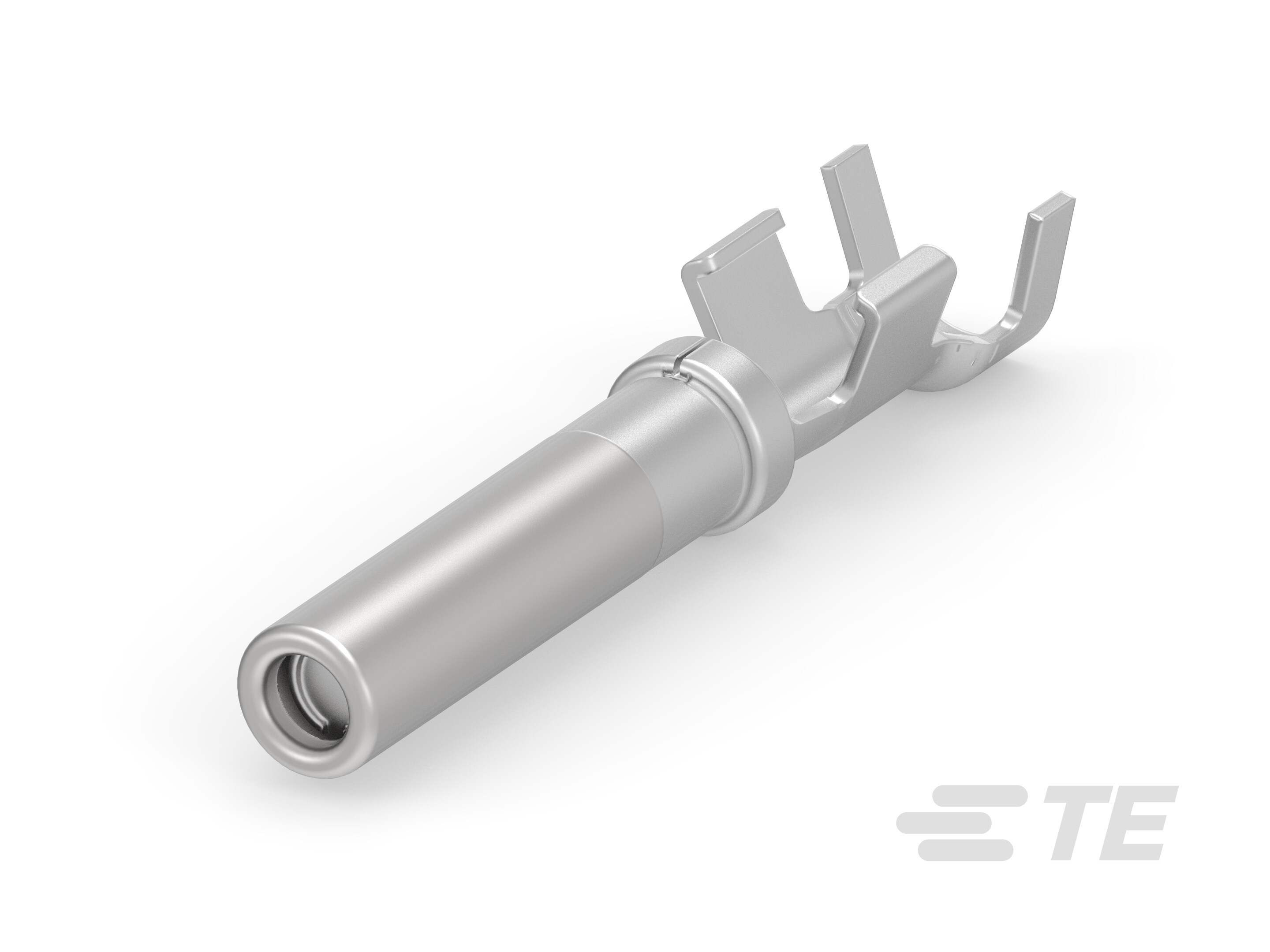

Socket Terminal, 18 – 14 AWG, .823 – 2.08 mm² Wire, Nickel (Ni), 1.5 mm [.06 in] Pin Diameter, Terminates To Wire & Cable, DEUTSCH Common Contact
1062-16-0177-PS
Socket Terminal, 18 – 14 AWG, .823 – 2.08 mm² Wire, Nickel (Ni), 1.5 mm [.06 in] Pin Diameter, Terminates To Wire & Cable, DEUTSCH Common Contact
-
- DEUTSCH
- DEUTSCH 通用端子
- TE 内部编号 Y-1062-16-0177-PTS
- TE 内部产品描述 SOC, SF, SIZE 16, 14-18, SN/SN, 100 PC
- 所有 DEUTSCH Stamped Formed Contacts 100PC (32)
-
端子类型 : 插座
-
线径 (AWG): 18 – 14
-
线径 (mm²): .823 – 2.08
-
接触面电镀 : 镍 (Ni)
-
主要锁定特性 : 外壳集成
文档
产品图纸
- STAMPED CONTACT SOCKET SIZE 16 PARTIAL STRIP ENG_CD_1062-16-XXXX-PS_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_Y-1062-16-0177-PTS_A.pdf 3D
- 下载查看 ENG_CVM_CVM_Y-1062-16-0177-PTS_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_Y-1062-16-0177-PTS_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_Y-1062-16-0177-PTS_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-151000_P.pdf 英文版本
- 产品规格 ENG_SS_108-151000_J.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 外壳集成
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 尺寸 16
-
压接类型 : F 型压接
-
典型额定电流 (A): 13
-
端子类型 : 插座
-
接触面电镀 : 镍 (Ni)
-
接合插针直径 : 1.5 mm [ .06 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.9 – 3.56 mm [ .075 – .14 in ]
-
线径 (AWG): 18 – 14
-
线径 (mm²): .823 – 2.08
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 1
-
封装方法 : 包装
其他
-
客户首选端子 : 是
-
端子传导 : 0 – 24 A（低功率）
