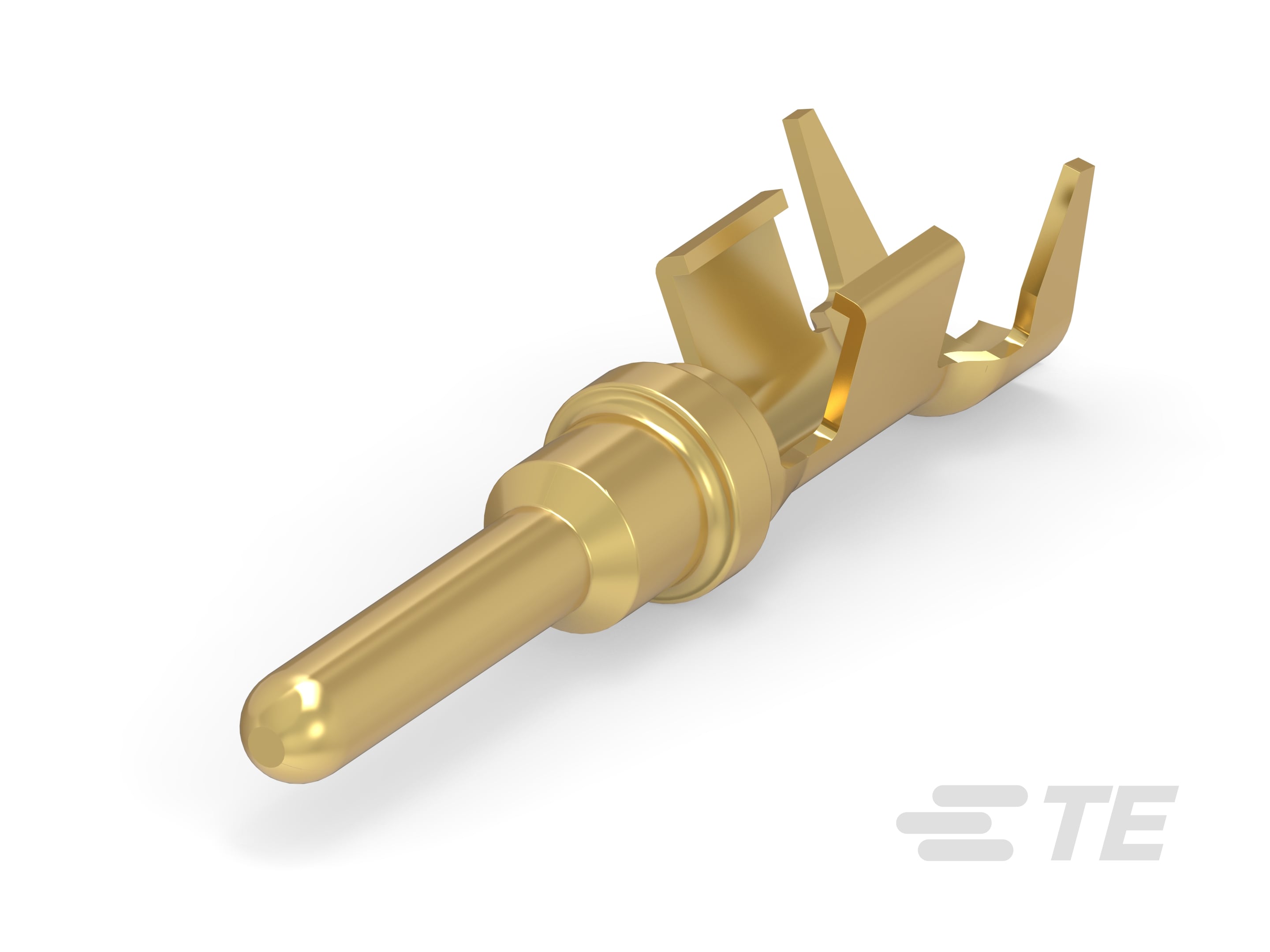

DEUTSCH Stamped Formed Contacts 100PC

请查看产品文档或联系我们以了解最新的机构审批信息。

• 插座种类  180°

• 主要锁定特性  外壳集成, 端子上

• 可密封  否

• 与线缆类型兼容  分离式导线

• 端子密封类型  系列密封或非密封

• 端子制造  冲压成形

• 端子大小  尺寸 12, 尺寸 16, 尺寸 20

• 典型额定电流 (A) 7.5, 13, 25

• 压接类型  F 型压接

• 导线端子端接区域电镀材料  锡, 镍

• 端子类型  插座, 插针

• 接触面电镀  锡 (Sn), 镍 (Ni)

• 接合插针直径 (mm) 1.02, 1.5, 1.59, 2.39

• 接合插针直径 (in) .04, .06, .063, .094

• 线缆端接方法  压接

• 产品端接到  线缆

• 兼容的绝缘直径范围 (mm) 1.3 – 2.16, 1.4 – 2.54, 1.9 – 3.55, 1.9 – 3.56, 1.91 – 3.18, 2.41 – 3.81, 2.87 – 4.47, 3.56 – 5.18

• 兼容的绝缘直径范围 (in) .051 – .085, .055 – .1, .075 – .14, .075 – .125, .095 – .15, .113 – .176, .14 – .204

• 线径 (AWG) 10, 14 – 12, 16 – 12, 16 – 14, 18 – 14, 20 – 16, 22 – 16

• 线径 (mm²) .35 – 1.5, .5 – 1, .75 – 2, .823 – 2.08, 1. – 2.5, 2 – 4, 4 – 6

• 线径查找 (mm²) .35, .5, .6, .75, 1, 1.5, 2, 2.5, 3, 4, 5, 6

• 线径查找 (AWG) 10, 12, 14, 16, 18, 20, 22

• 绝缘选项  非绝缘

• 工作温度（最大值）  125 °C [ 257 °F ]

• 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

• 与电线基础材料兼容  铜

• 符合自动化指南  是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

• 封装方法  Bag, 包装

• 封装数量  1, 100

• 客户首选端子  是

• 端子传导  0 – 24 A（低功率）, 25 – 40 A（正常功率）
