T4141012081-000

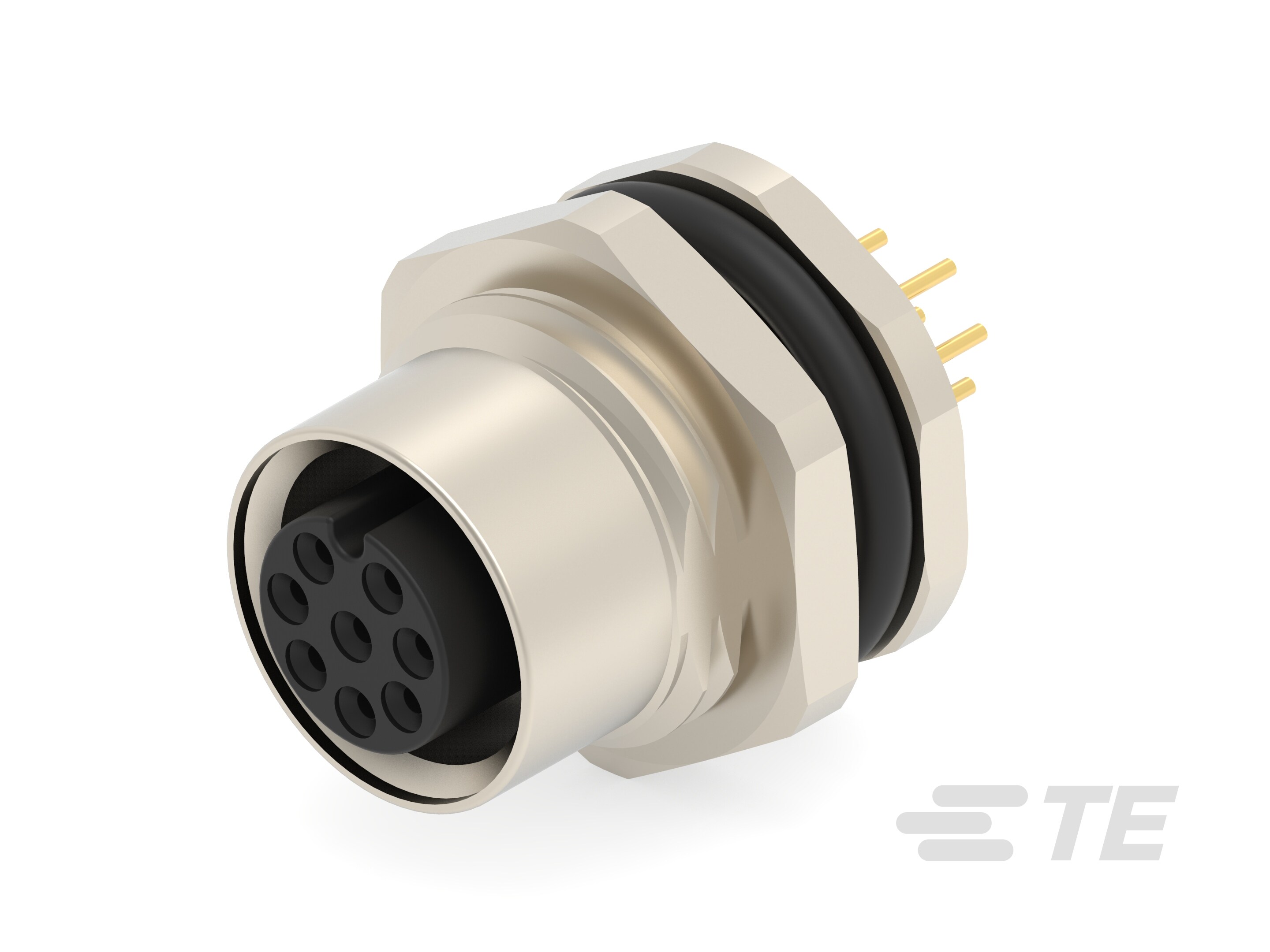

8 Position Circular Connector, Wire-to-Panel, Sealable, Wire & Cable, Signal, Panel Mount & Board Mount, Reverse Gender, Nickel, M12 Connector
T4141012081-000
8 Position Circular Connector, Wire-to-Panel, Sealable, Wire & Cable, Signal, Panel Mount & Board Mount, Reverse Gender, Nickel, M12 Connector
-
- M12 连接器
- TE 内部编号 T4141012081-000
- TE 内部产品描述 M12,REAR MOUNT,FEMALE,A,8P,SOLDER PCB
- 所有 M12 面板安装 PCB (102)
-
位数 : 8
-
连接器系统 : 线到面板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 2
文档
产品图纸
- M12 PANEL MOUNT CONNECTOR A CODE, FEMALE, REAR MOUNT PCB SOLDERING ENG_CD_T4141012081000_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T4141012081-000_B.pdf 3D
- 下载查看 ENG_CVM_CVM_T4141012081-000_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_T4141012081-000_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_T4141012081-000_B.2d_dxf.zip 英文版本
数据表/目录页
- M8 / M12 Connector System Catalog ENG_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 英文版本
- JPN_CS_1-1773701-8_M8M12_CONNECTOR_SYSTEM_2402.pdf 日语
- M12 PCB/Panel Connectors 8/12Pin ENG_DS_1-773955-5_0718.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-3_A5.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
组件类型 : 电连接器
-
连接器产品类型 : 连接器组件
-
圆形连接器外壳类型 : 金属外壳
-
装配要求 : 工厂组装
-
连接器系统 : 线到面板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
-
外壳类型 : 金属
结构特性
-
工厂安装的后壳 : 否
-
键控 + 极化位置 : A
-
位数 : 8
-
电源位置数量 : 0
-
信号位置数量 : 8
-
端子预装 : Yes
电气特征
-
工作电压 (VDC): 30
-
工作电压 (VAC): 30
主体特性
-
周边密封材料 : 硅胶
-
主要产品颜色 : 黑色
-
环境保护类型 : 弹性体密封
-
环境保护 : IP67
-
O 形环材料 : 硅胶
-
外壳电镀材料 : 镍
-
外壳基材 : 铜合金
-
圆形连接器绝缘材料类型 : 聚酰胺 GF
-
密封的 : 是
接触件特性
-
端子额定电流（最大值） (A): 2
-
反向极性 : 是
-
圆形连接器端子类型 : 插座
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准 : 带有
-
面板安装特性类型 : 螺母
-
接合固定类型 : 螺纹连接
-
连接器安装类型 : 面板安装和板载
-
极性代码 : A
-
接合对准类型 : 键控
壳体特性
-
圆形连接器壳体尺寸 : 18
使用环境
-
IP 防水密封等级 : IP67
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装数量 : 1
