该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

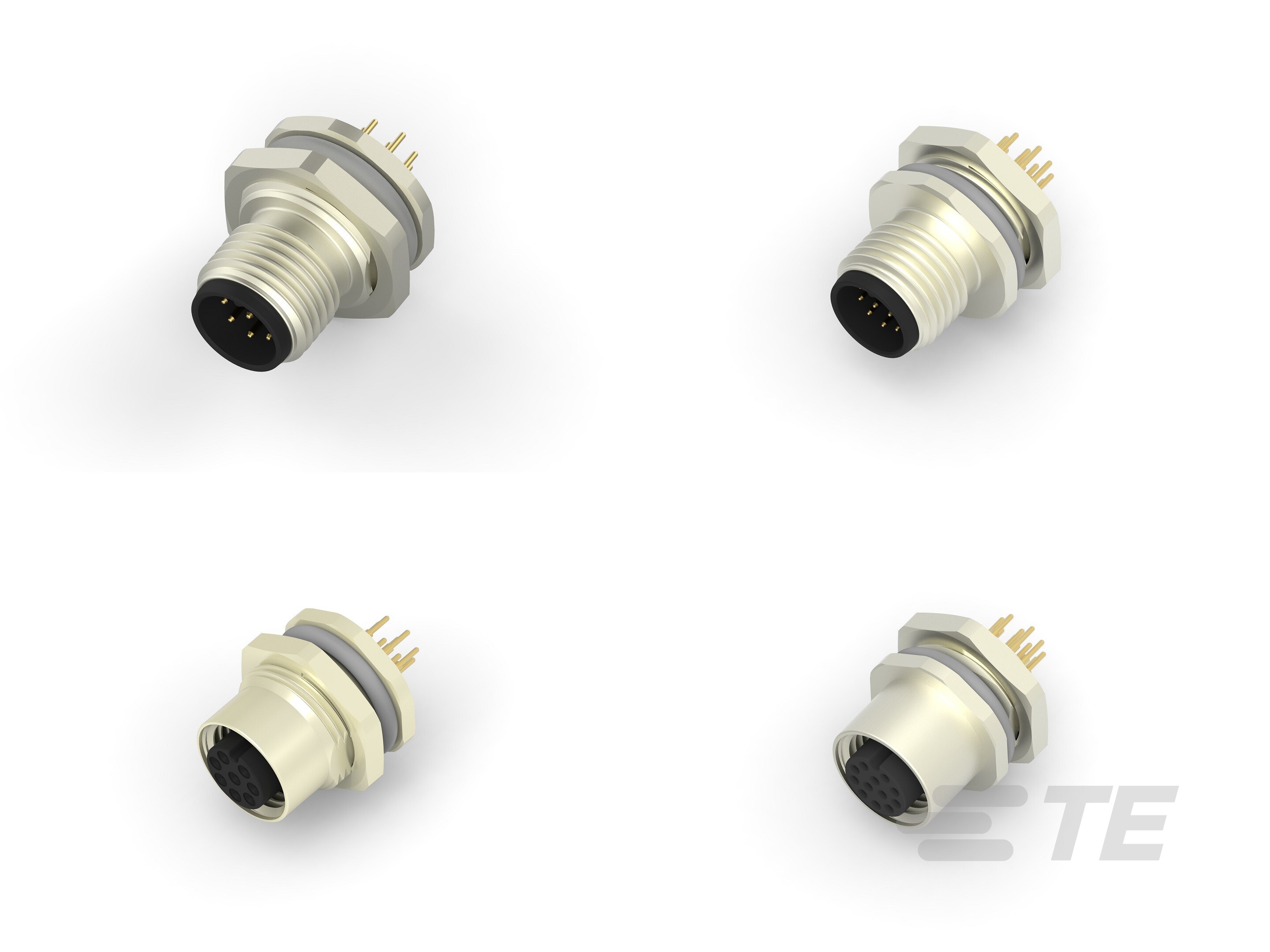

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 组件类型  电连接器

  • 产品类型  连接器

  • 连接器系统  线到板, 线到面板, 线到面板

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 外壳尺寸  12, 18

  • 屏蔽  否, 是

  • 连接器种类  插头, 母端, 母端

  • 外壳类型  塑料, 金属

  • 预接线 

  • 附件颜色  黑色

结构特性

  • Number of Positions  2, 3, 4, 5, 8, 12

  • 电源位置数量  0, 2, 3, 4

  • 信号位置数量  0, 2, 3, 4, 5, 8, 12

  • 预装 

  • 键控  A, B, D

  • 位置键控  A, B, D

  • 工厂安装的后壳  不带, 否

电气特征

  • 工作电压 (VAC) 250, 30, 60

  • 工作电压 (VDC) 250, 30, 60

主体特性

  • 入口方式  后插

  • 外壳电镀材料 

  • 外壳材料  铜合金, 黄铜

  • 绝缘材料  LCP(液晶聚合物), Polyamide 66 GF25, 聚酰胺 GF

  • 流体类型 

  • O 形环材料  硅胶

  • 重量 (g) 13.5, 14, 14.5, 14.9, 15.3, 16

  • 重量 (lb) .0532, .0552, .0576, .0587, .0629

  • 环境保护  IP67

  • 限位止挡套圈  不带

  • 周边密封材料  硅胶

  • 环境保护类型  密封, 弹性体密封

接触件特性

  • 端子额定电流(最大值) (A) 1.5, 2, 4, 16

  • 反向极性  反向, 标准

  • 端子类型  公端, 公端子, 插座, 插针, 母端, 母端子

  • 端子数量(尺寸 16)  3, 4, 5

端接特性

  • 线缆端接方法  焊接

机械附件

  • 面板安装特性类型  方形法兰, 法兰, 法兰

  • PCB 安装固定  不带

  • PCB 安装对准  不带

  • 连接器安装类型  Panel

  • 极性代码  A, B, D

  • 接合对准类型  键控

  • 接合固定  带有

  • 凸缘  不带

  • 接合固定类型  螺纹连接

  • 接合对准  不带, 带有

尺寸

  • 线缆尺寸 (AWG) 18 – 24

  • 面板厚度  1.5 – 3.2 mm [ .071 – .126 in ]

使用环境

  • 工组温度范围 (°C) -40 – 85

  • 工组温度范围 (°F) -104 – 185, -40 – 185

  • 流体阻力 

  • IP 防水密封等级  7, IP67

  • IP 防尘密封等级  6

操作/应用

  • 电路应用  Power, Signal

  • 耐用性等级 (Cycles) 100

行业标准

  • 已批准的标准  获得 UL 认证

  • UL 易燃性等级  UL 94V-0

包装特性

  • 封装数量  1

其他

  • 现场维修  否, 是
