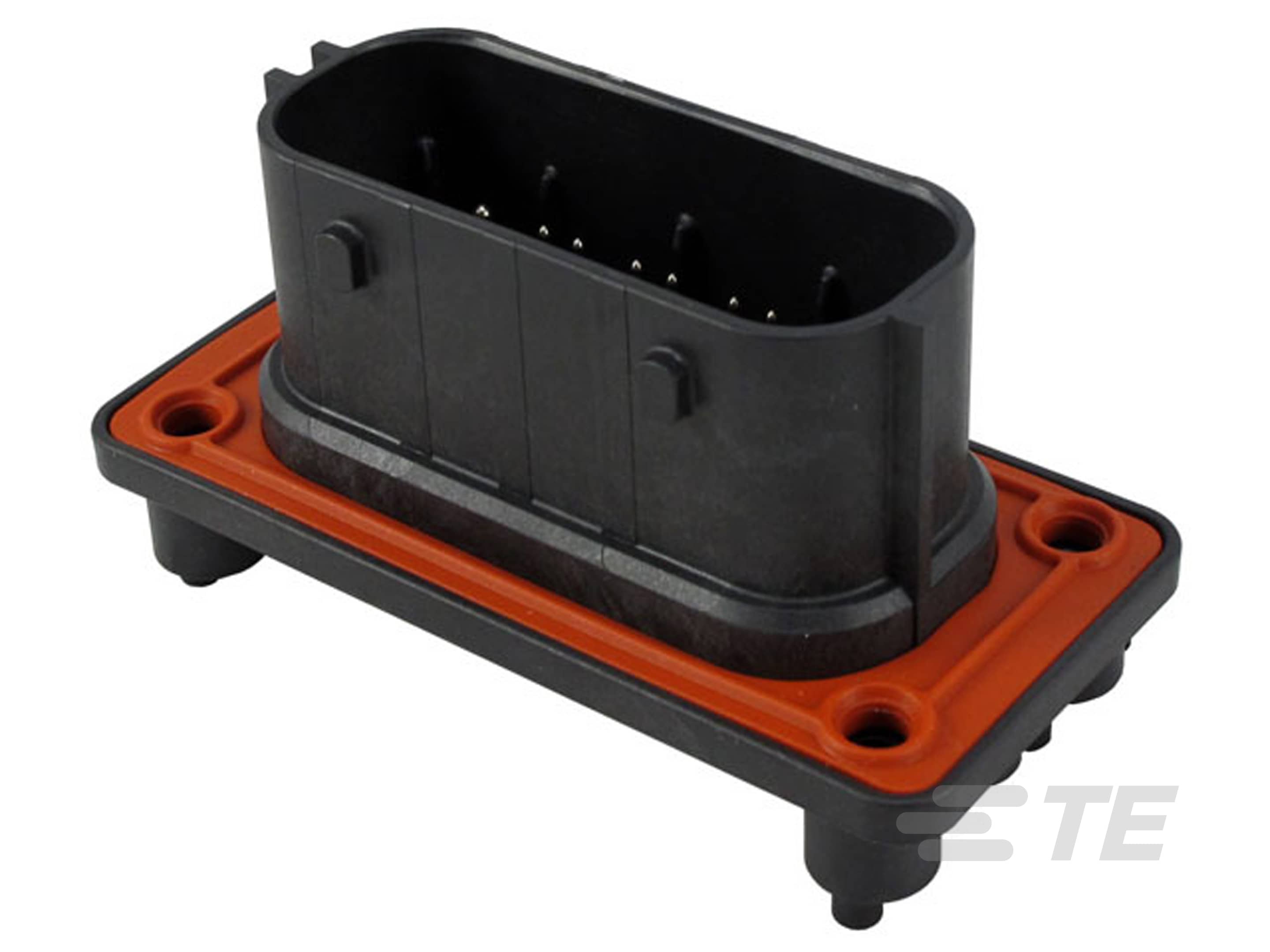

SRK15-MDA-32A-001

Vertical, Wire-to-Board, 32 Position, 4 Row, 3mm / 3.4mm / 5.8mm [.118in / .134in / .228in] Centerline, Tin (Sn), Sealable, Wire & Cable, STRIKE

全部查看 DEUTSCH Strike Headers (10)
HDR, 32P, BLK, ST, SN/NI/CU, A-SRK15-MDA-32A-001

SRK15-MDA-32A-001

Vertical, Wire-to-Board, 32 Position, 4 Row, 3mm / 3.4mm / 5.8mm [.118in / .134in / .228in] Centerline, Tin (Sn), Sealable, Wire & Cable, STRIKE

全部查看  DEUTSCH Strike Headers (10)
    • DEUTSCH
    • STRIKE
  • TE 内部编号 SRK15-MDA-32A-001
  • TE 内部产品描述 HDR, 32P, BLK, ST, SN/NI/CU, A
  • 别名 ID 9-1899853-4

  • PCB 安装方向 : 垂直

  • 端子额定电流（最大值） (A): 7.5 | 13

  • PCB 端接方法 : 通孔 - 焊接

  • 可密封 : 是

  • 中心线（间距） (mm): 3 | 3.4 | 5.8 | 6.1

  • 中心线（间距） (in): .118 | .134 | .228 | .24

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 是

  • 连接器产品类型 : 连接器组件

  • 可密封 : 是

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 节数 : 1

  • 信号位置数量 : 32

  • PCB 安装方向 : 垂直

  • 位数 : 32

  • 行数 : 4

电气特征

  • 标称电压架构 (V): 12 | 24

  • 额定电压（最大值） (VDC): 250

  • 额定电压（最大值） (VAC): 250

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插针

  • 接合插针直径 (mm): 1.02 | 1.59

  • 接合插针直径 (in): .04 | .063

  • 端子额定电流（最大值） (A): 7.5 | 13

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • PCB 安装固定类型 : 安装螺钉

  • 接合对准类型 : 键控

  • 安装孔 : 带有

  • PCB 安装固定 : 带有

  • 接合固定类型 : 锁定接口

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） (mm): 3 | 3.4 | 5.8 | 6.1

  • 中心线（间距） (in): .118 | .134 | .228 | .24

尺寸

  • PCB 的外形高度 : 40.89 mm [ 1.61 in ]

  • 连接器长度 : 40.89 mm [ 1.61 in ]

  • PCB 厚度（建议） : .78 – 3.18 mm [ .031 – .125 in ]

  • 连接器宽度 : 82.04 mm [ 3.23 in ]

使用环境

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : 未经测试

  • IP 等级 : 未经测试

包装特性

  • 封装方法 : Box

  • 封装数量 : 48
