DEUTSCH Strike Headers
- DEUTSCH
- STRIKE

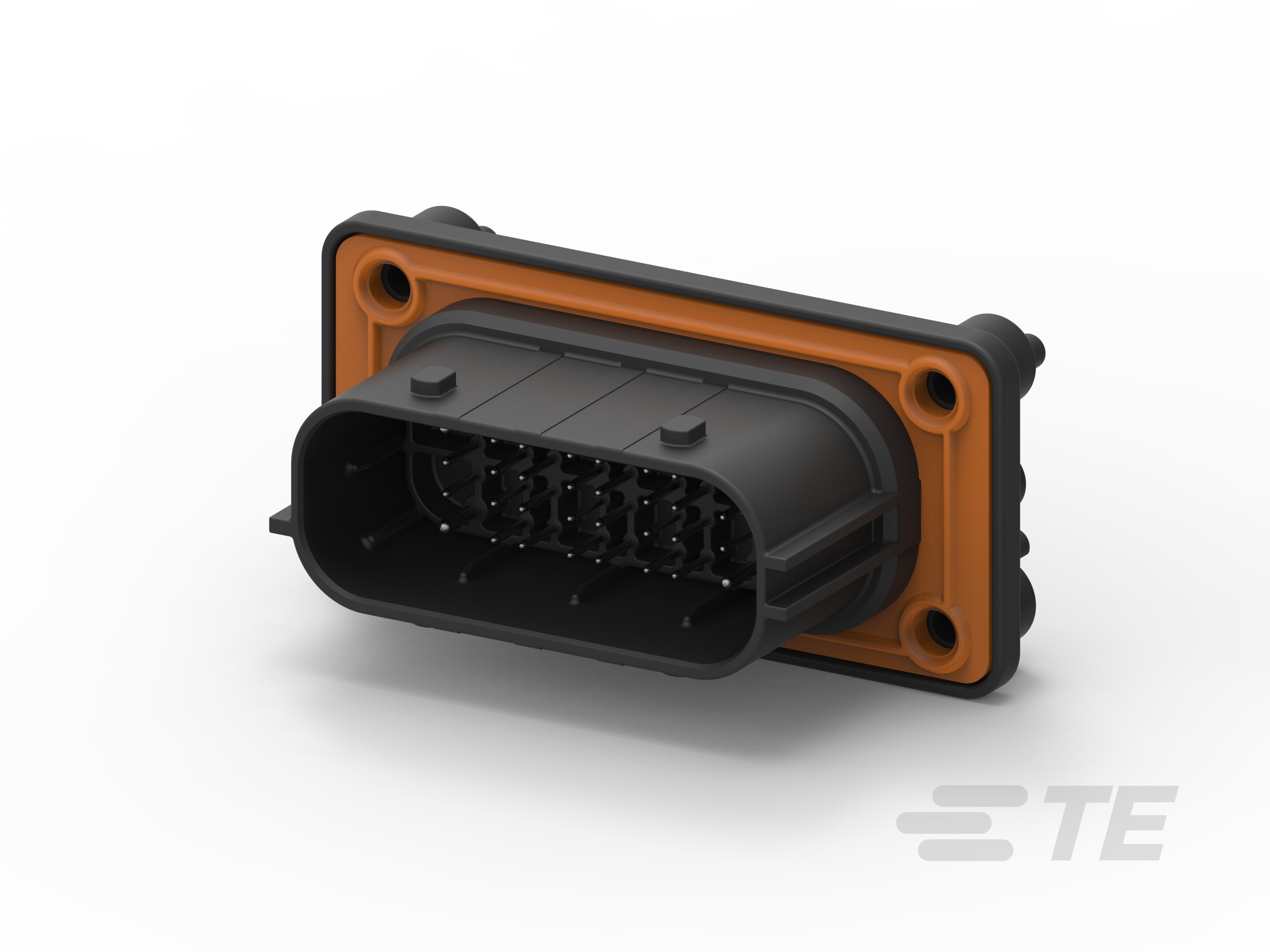

德驰 STRIKE 接头是坚固的矩形连接器，采用 32 孔排列，并且可以使用 16 号和 20 号德驰端子，额定电流为 13 和 7.5 安培。
产品特性
-
PCB 安装方向 : 垂直 | 直角
-
连接器系统 : 线到板
-
位数 : 32
-
行数 : 4
-
中心线（间距） (mm): 3 | 3.4 | 5.8 | 6.1
-
中心线（间距） (in): .118 | .134 | .228 | .24
概述

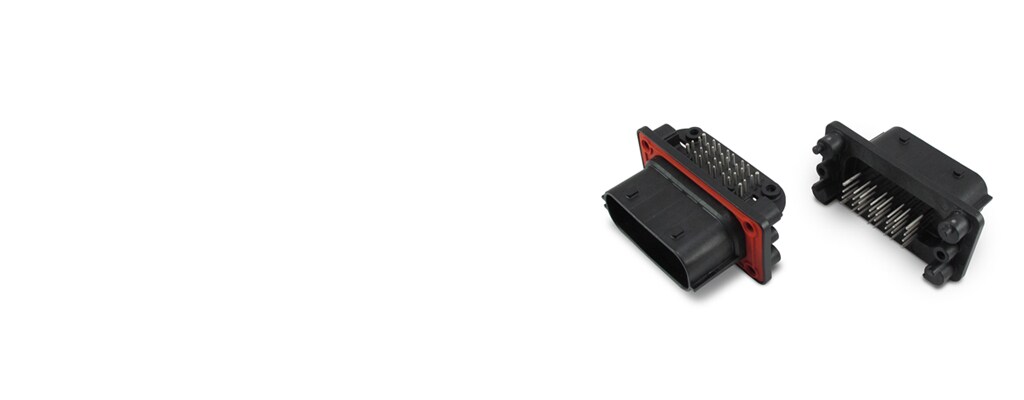

德驰 STRIKE 直式和 90° 接头设计用于严苛环境的线对板应用。
系列概述
- 可使用 16 号（13 安培）和 20 号（7.5 安培）端子
- 14-22 AWG (2.50-0.35 mm2)
- 32 和 64 位位数排列
- 直插式、法兰或 PCB 安装
- 正方形热塑性外壳
- 通过把手插接
- TPA 可确保端子装配到位并增强保持力
TE DEUTSCH STRIKE 连接器教学视频。
查看所有德驰 STRIKE 产品
-
查看所有德驰 STRIKE 产品
德驰 STRIKE 连接器具有杠杆锁定系统，专为重载设备应用而设计。
常见问题
常见问答
答： 德驰 STRIKE 环境密封连接器设计用于线对线和线对板应用。STRIKE 连接器适用于连接性能稍一下降就可能造成严重后果的严苛环境中的应用。
问： STRIKE 连接器适用于哪些应用？
答： 卡车、大巴、非公路车辆、建筑、农业、采矿、应急车辆、林业、休闲、船舶、摩托车
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
接头类型 全部带罩
-
连接器产品类型 连接器组件
-
混合板端连接器 是
-
连接器形状 矩形
-
连接器系统 线到板
-
可密封 是
-
连接器和端子端接到 电线和电缆
结构特性
-
节数 1
-
信号位置数量 32
-
PCB 安装方向 垂直 | 直角
-
位数 32
-
行数 4
电气特征
-
工作电压 (VDC) 250
-
标称电压架构 (V) 12 | 24
-
额定电压（最大值） (VDC) 250
-
工作电压 (VAC) 250
-
额定电压（最大值） (VAC) 250
主体特性
-
连接器和键控代码 A | B | C | D | E | F
-
主要产品颜色 黑色
接触件特性
-
端子类型 插针
-
接合插针直径 (mm) 1.02 | 1.59
-
接合插针直径 (in) .04 | .063
-
端子接触部电镀材料 金 (Au) | 锡 (Sn)
-
端子额定电流（最大值） (A) 7.5 | 13
端接特性
-
PCB 端接方法 通孔 - 焊接
机械附件
-
PCB 安装固定类型 安装螺钉
-
PCB 安装对准 带有
-
接合对准 带有
-
PCB 安装固定 带有
-
面板安装特性 带有
-
安装孔 带有
-
接合对准类型 键控
-
接合固定类型 锁定接口
-
连接器安装类型 面板安装
壳体特性
-
中心线（间距） (mm) 3 | 3.4 | 5.8 | 6.1
-
中心线（间距） (in) .118 | .134 | .228 | .24
尺寸
-
PCB 厚度（建议） .78 – 3.18 mm [ .031 – .125 in ]
-
连接器长度 (mm) 40.89 | 53.59
-
连接器长度 (in) 1.61 | 2.11
-
连接器宽度 82.04 mm [ 3.23 in ]
-
PCB 的外形高度 (mm) 34.7 | 40.89
-
PCB 的外形高度 (in) 1.366 | 1.61
使用环境
-
工作温度（最大值） 125 °C [ 257 °F ]
-
工组温度范围 -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 否
-
电路应用 电源和信号
行业标准
-
UL 阻燃性等级 未经测试
-
IP 等级 未经测试
包装特性
-
封装方法 Box
-
封装数量 48
参考编号
-
TE 内部编号 CAT-ST858-H342
相关资料
