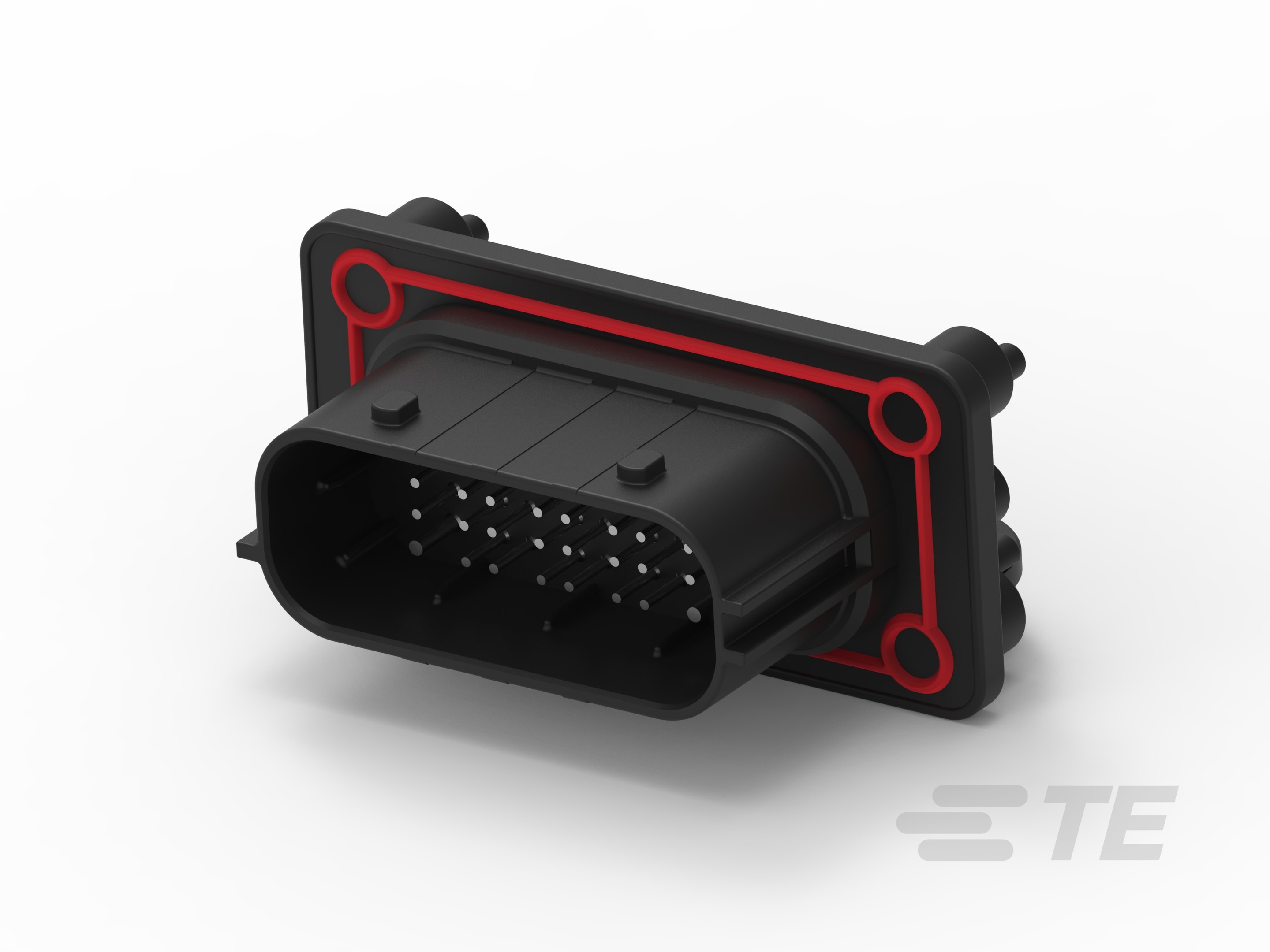

SRK13-MDB-32A-001
Right Angle, Wire-to-Board, 32 Position, 4 Rows, 3.4mm / 5.8mm / 6.1mm [.118in / .134in / .24in] Centerline, Tin (Sn), Sealable, Wire & Cable, STRIKE
SRK13-MDB-32A-001
Right Angle, Wire-to-Board, 32 Position, 4 Rows, 3.4mm / 5.8mm / 6.1mm [.118in / .134in / .24in] Centerline, Tin (Sn), Sealable, Wire & Cable, STRIKE
-
- DEUTSCH
- STRIKE
- TE 内部编号 SRK13-MDB-32A-001
- TE 内部产品描述 HDR, 32P, BLK, RA, SN/NI/CU, B
- 所有 DEUTSCH Strike Headers (10)
-
PCB 安装方向 : 直角
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
端子额定电流（最大值） (A): 7.5, 13
文档
产品图纸
- RECP ASM ENG_CD_SRK13-MDX-32A-001_-.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_SRK13-MDB-32A-001_1.pdf 3D
- 下载查看 ENG_CVM_CVM_SRK13-MDB-32A-001_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_SRK13-MDB-32A-001_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_SRK13-MDB-32A-001_1.3d_stp.zip 英文版本
数据表/目录页
- TERMINALS AND CONNECTORS ENG_CS_TS_ICT_T_C_CAT_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151000_P.pdf 英文版本
- 产品规格 ENG_SS_108-151023_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
节数 : 1
-
信号位置数量 : 32
-
PCB 安装方向 : 直角
电气特征
-
标称电压架构 (V): 12, 24
-
额定电压（最大值） (VDC): 250
-
额定电压（最大值） (VAC): 250
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
连接器和键控代码 : B
-
主要产品颜色 : 黑色
接触件特性
-
接合插针直径 (mm): 1.02, 1.59
-
接合插针直径 (in): .04, .063
-
端子额定电流（最大值） (A): 7.5, 13
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装螺钉
-
接合对准类型 : 键控
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
尺寸
-
连接器长度 : 53.59 mm [ 2.11 in ]
-
PCB 的外形高度 : 34.7 mm [ 1.366 in ]
-
PCB 厚度（建议） : .78 – 3.18 mm [ .031 – .125 in ]
-
连接器宽度 : 82.04 mm [ 3.23 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
IP 等级 : 未经测试
包装特性
-
封装数量 : 48
