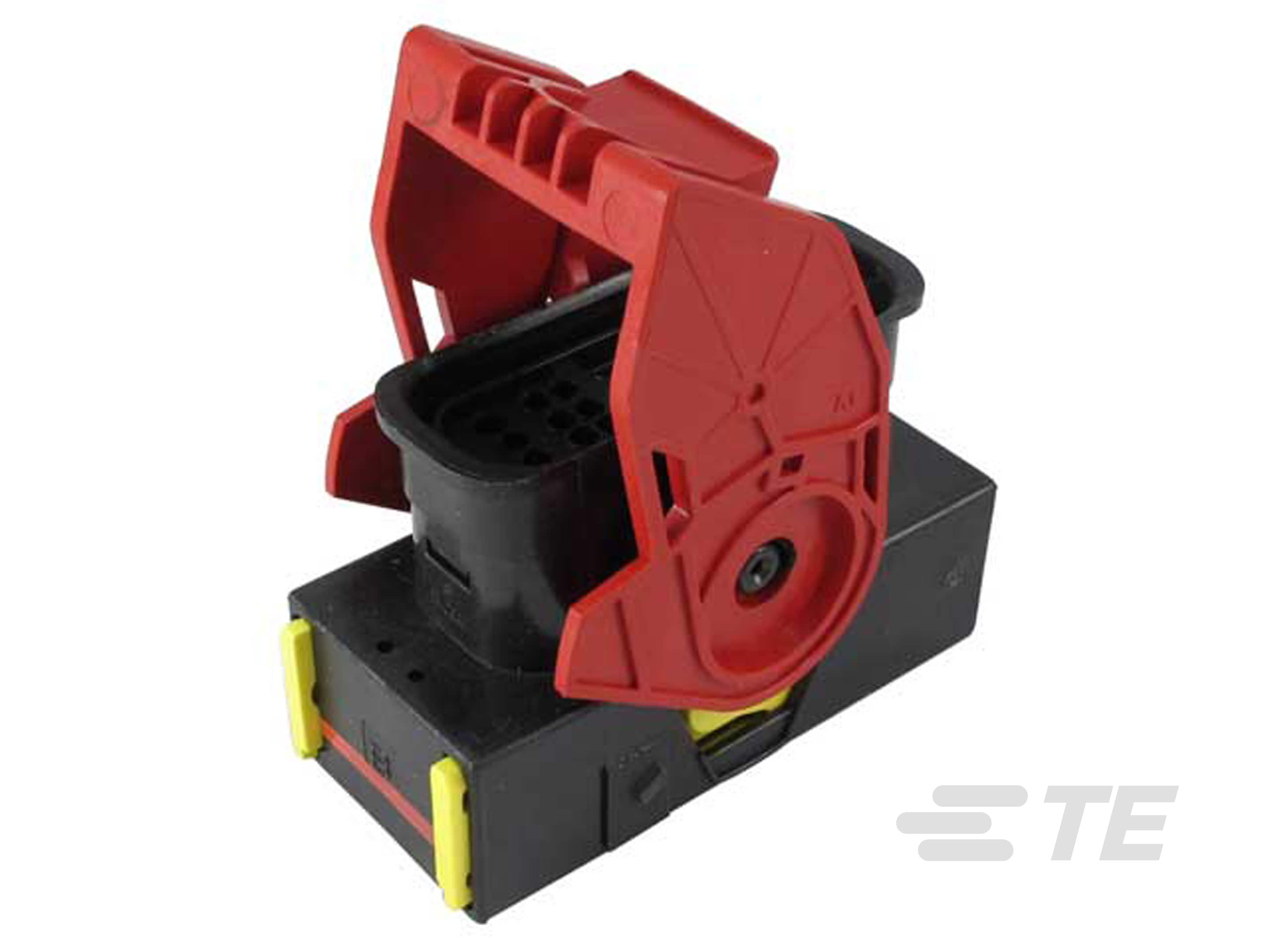

SRK06-MDB-32A-001

12 V / 24 V, 32 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.134 in] Centerline, Sealable, Black, Wire & Cable, STRIKE

全部查看 DEUTSCH Strike Housings (20)
PLG, 32P, BLK, E, B-SRK06-MDB-32A-001

SRK06-MDB-32A-001

12 V / 24 V, 32 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.134 in] Centerline, Sealable, Black, Wire & Cable, STRIKE

全部查看  DEUTSCH Strike Housings (20)
    • DEUTSCH
    • STRIKE
  • TE 内部编号 SRK06-MDB-32A-001
  • TE 内部产品描述 PLG, 32P, BLK, E, B

  • 标称电压架构 (V): 12 | 24

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 32

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 32

  • 行数 : 4

电气特征

  • 工作电压 (VDC): 48

  • 工作电压 (VAC): 48

  • 标称电压架构 (V): 12 | 24

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : B

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 16 | 尺寸 20

  • 接合插针直径 (mm): 1 | 1.55

  • 接合插针直径 (in): .039 | .061

  • 端子额定电流（最大值） (A): 7.5 | 13

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT

  • 中心线（间距） : 3.4 mm [ .134 in ]

尺寸

  • 连接器高度 : 48.5 mm [ 1.909 in ]

  • 产品长度 : 81 mm [ 3.189 in ]

  • 产品宽度 : 38.9 mm [ 1.532 in ]

  • 兼容的绝缘直径范围 (mm): 1.55 – 2.41 | 1.55 – 3.05

  • 兼容的绝缘直径范围 (in): .061 – .12 | .061 – .095

  • 行间距 (mm): 3.5 | 10.85 | 11.35

  • 行间距 (in): .138 | .427 | .447

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : 未经测试

  • 与机构/标准产品兼容 : SAE J2030

  • IP 等级 : IP68 | IP6K9K

包装特性

  • 封装方法 : Box

  • 封装数量 : 144

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
