DEUTSCH Strike Housings
- DEUTSCH
- STRIKE

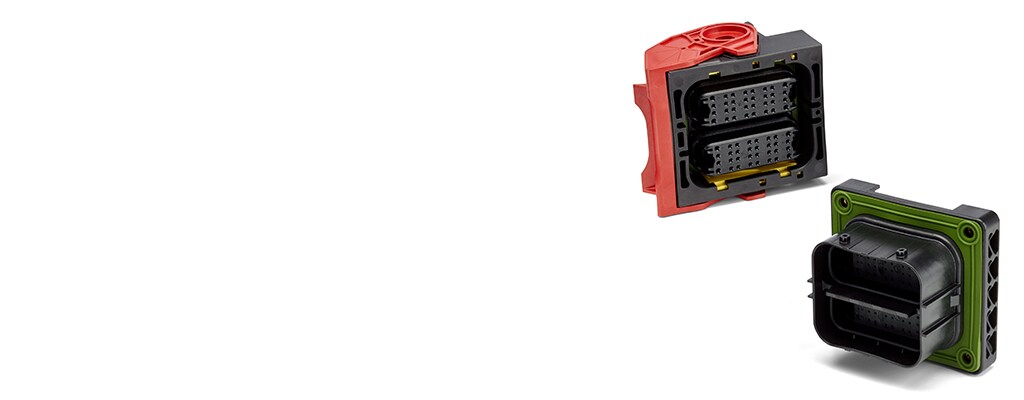

德驰 STRIKE 护套具有带锁定功能的把手，并提供 32 和 64 两种位数排列方式。STRIKE 护套可使用 20 至 16 号德驰端子（7.5 和 13 安培）。
产品特性
-
连接器系统: 线到线
-
中心线（间距）(mm): 3, 3.4, 5.8, 6.1
-
可密封: 是
-
接合插针直径(mm): 1.02, 1.59
-
主要产品颜色: 黑色
概述

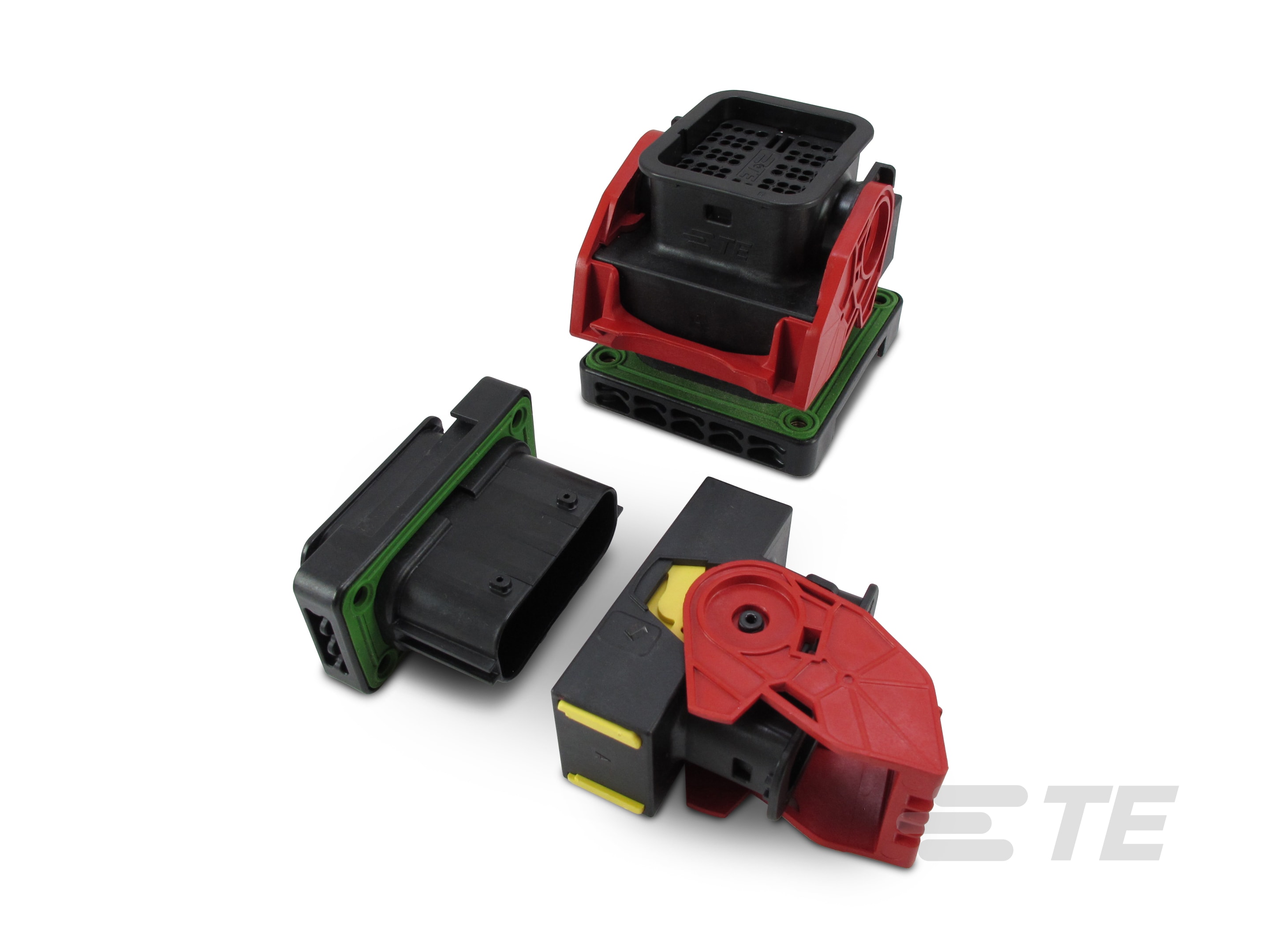

德驰 STRIKE 护套具有多种安装选项，包括线对线、法兰安装和 PCB 安装。
系列概述
- 可使用 16 号（13 安培）和 20 号（7.5 安培）端子
- 14-22 AWG (2.50-0.35 mm2)
- 32 和 64 位位数排列方式
- 线对线、法兰安装或 PCB 安装
- 正方形热塑性外壳
- 通过把手对配
- TPA 可确保端子装配到位并增强保持力
TE DEUTSCH STRIKE 连接器教学视频。
查看所有德驰 STRIKE 产品
-
查看所有德驰 STRIKE 产品
德驰 STRIKE 连接器具有杠杆锁定系统，专为重载设备应用而设计。
常见问题
常见问题解答
答： 德驰 STRIKE 环境密封连接器为线对线、线对板的应用而设计。任何连接性能的衰减都会导致严重后果的严苛环境下，STRIKE 连接器能实现高稳定、高性能的连接。
问： STRIKE 连接器适用于哪些应用？
答： 卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
连接器形状 矩形
-
连接器系统 线到线
-
连接器和壳体类型 公端子护套, 母端子护套
-
可密封 是
-
连接器和端子端接到 电线和电缆
-
主要锁定特性 外壳集成
-
混合型连接器 是
结构特性
-
连接器密封件代码 E 密封件
-
位数 32, 64
-
行数 4, 8
电气特征
-
工作电压 (VAC) 48
-
工作电压 (VDC) 48
-
标称电压架构 (V) 12, 24
主体特性
-
出线角度 180°
-
主要产品颜色 黑色
-
连接器和键控代码 A, B, C, D, E, F, I
接触件特性
-
端子类型 插座, 插针
-
端子大小 尺寸 16, 尺寸 20, 尺寸 21, 尺寸 22
-
接合插针直径 (mm) 1.02, 1.59
-
接合插针直径 (in) .04, .063
-
端子额定电流（最大值） (A) 7.5, 13
机械附件
-
接合对准 带有
-
接合对准类型 键控
-
应力消除 带有
-
连接器安装类型 电缆安装（自由悬挂）, 面板安装
-
端子位置保证 是
壳体特性
-
外壳材料 PBT
-
中心线（间距） (mm) 3, 3.4, 5.8, 6.1
-
中心线（间距） (in) .118, .134, .228, .24
尺寸
-
兼容的绝缘直径范围 (mm) 1.55 – 2.41, 1.55 – 3.05
-
兼容的绝缘直径范围 (in) .061 – .095, .061 – .12
-
行间距 (mm) 10.85, 11.35, 3.5
-
行间距 (in) .138, .427, .447
-
产品长度 (mm) 56, 81, 85.08
-
产品长度 (in) 2.205, 3.189, 3.35
-
产品宽度 (mm) 38.9, 70.6, 82
-
产品宽度 (in) 1.532, 2.78, 3.228
-
连接器高度 (mm) 40, 48.5, 75
-
连接器高度 (in) 1.575, 1.909, 2.953
使用环境
-
工作温度（最大值） 125 °C [ 257 °F ]
-
工作温度范围 -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 电源和信号
行业标准
-
UL 阻燃性等级 未经测试
-
与机构/标准产品兼容 SAE J2030
-
保护等级 IP68, IP6K9K
包装特性
-
封装方法 Box
-
封装数量 60, 80, 108, 144
其他
-
能够保证连接器位置 否
-
可维修 是
参考编号
-
TE 内部编号 CAT-ST858-CH8172
