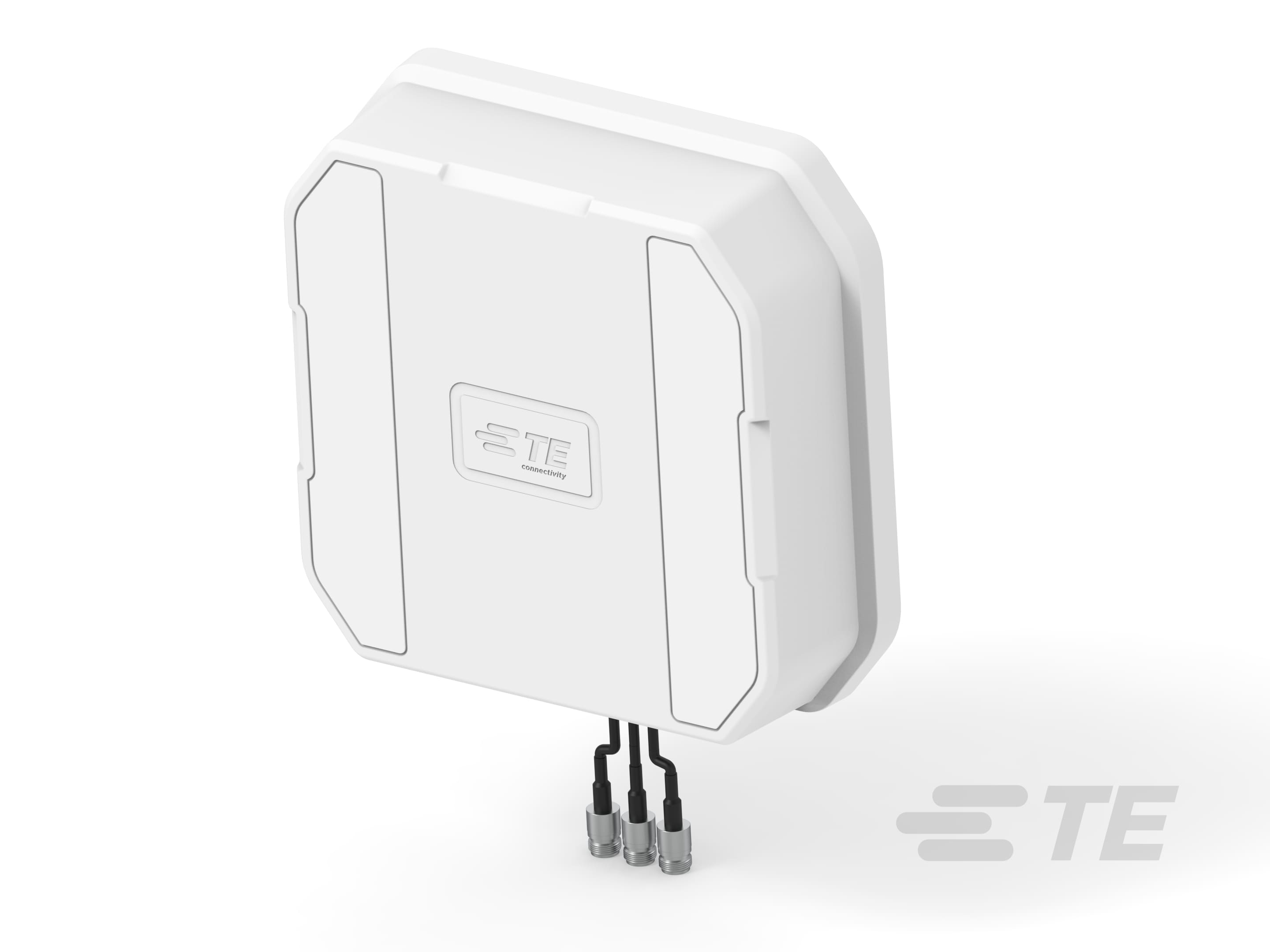

Panel Antenna, Multi Band, 5G, External Mount, Pole/Mast/Bracket Mount, N-type, Directional, Multiple Ports, > 6 dBi Peak Gain
L000379-02
Panel Antenna, Multi Band, 5G, External Mount, Pole/Mast/Bracket Mount, N-type, Directional, Multiple Ports, > 6 dBi Peak Gain
- TE 内部编号 L000379-02
- TE 内部产品描述 Panel,5G/4G,2x2MIMO,9dBi,GNSS, 30cm N(f)
- 别名 ID PAS61609J-30NF
-
天线类型 : 面板
-
频带类型 : 多带式
-
主要应用 : 5G
-
无线应用 : 5G, LTE, 蜂窝
-
安装位置 : 外部
文档
产品图纸
- PANEL ANTENNA MOUNTING AND OUTLINE ENG_CD_C-L000379-_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_L000379-02_A.pdf 3D
- 下载查看 ENG_CVM_CVM_L000379-02_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_L000379-02_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_L000379-02_A.3d_stp.zip 英文版本
数据表/目录页
- High Gain 5G, 4G/LTE 2x2 MIMO, Fixed Wireless Access Directional Antenna ENG_DS_RP20_PRO_1.pdf 英文版本
产品规格
- 手册/用户指南 ENG_SS_402-160068_A.pdf 英文版本
- 产品规格 ENG_SS_108-161191_2.pdf 英文版本
- 合格检测报告 ENG_SS_501-161228_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : N 型
-
天线产品类型 : 天线
结构特性
-
天线种类 : 平板天线
-
天线类型 : 面板
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 多个端口
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 1690 – 2700, 617 – 698, 1427 – 1511, 4400 – 6000, 1559 – 1610, 3300 – 4200, 698 – 960
-
频率类别 : 617 – 6000
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 (g): 1560
机械附件
-
极化 : 双倾斜 45°
-
安装产品类型 : 壁, 立柱/桅杆
-
安装类型 : 立柱/桅杆/支架安装
尺寸
-
电缆长度 (m): .3
-
产品高度 (mm): 90
-
产品长度 (mm): 295
-
产品宽度 (mm): 295
使用环境
-
电缆类型 : LMR 195
操作/应用
-
天线环境 : 室外
-
方向性 : 方向
行业标准
-
IP 等级 : IP67
-
主要应用 : 5G
-
无线应用 : 5G, LTE, 蜂窝
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 盒和纸箱
