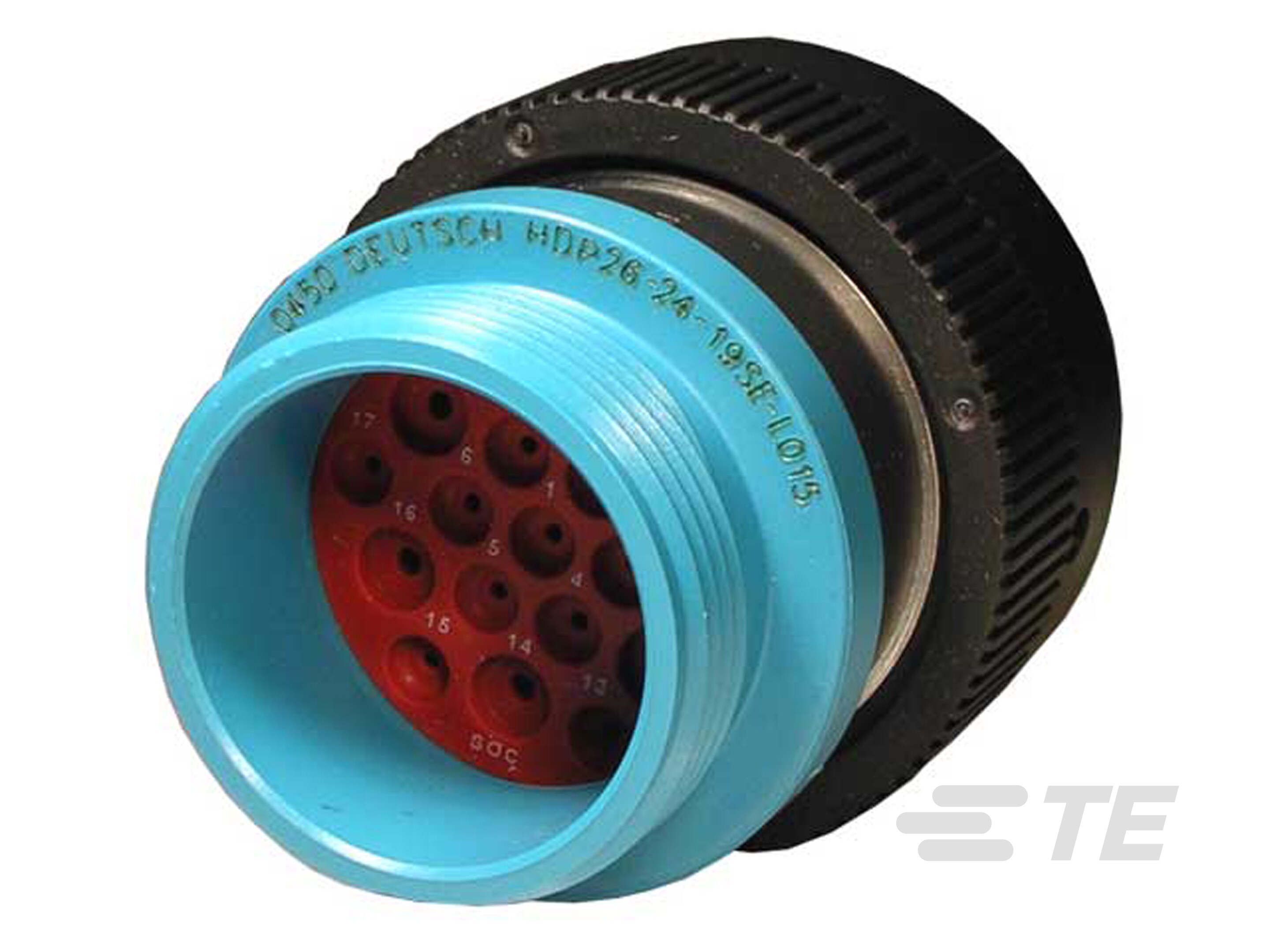

HDP26-24-19SE-L015
12 V / 24 V / 48 V, 19 Position, Automotive Housing for Female Terminals, Wire-to-Panel, Sealable, Black, Wire & Cable, Power, Panel Mount, Hybrid
HDP26-24-19SE-L015
12 V / 24 V / 48 V, 19 Position, Automotive Housing for Female Terminals, Wire-to-Panel, Sealable, Black, Wire & Cable, Power, Panel Mount, Hybrid
-
- DEUTSCH
- DEUTSCH HD ,
- DEUTSCH HDP
- TE 内部编号 HDP26-24-19SE-L015
- TE 内部产品描述 PLG, 19P, BLK, E, THD, 12/16, S
- 别名 ID ZPF000000000130869 HDP26-24-19SE-L015LS 5-1899768-9 HDP26-24-19SE-L015-L
-
标称电压架构 (V): 12 | 24 | 48
-
连接器和壳体类型 : 母端子护套
-
位数 : 19
-
可密封 : 是
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
文档
产品图纸
- PLUG, COUPLING RING SIZE 24, -L015 MOD HDP SERIES ENG_CD_HDP26-24-XXPSX-L015_E.pdf 英文版本
CAD 文件
数据表/目录页
- DEUTSCH HD30 & HDP20 CONNECTOR SERIES ENG_CS_8-1773982-0_A.pdf 英文版本
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151015_C6.pdf 英文版本
- 工程报告 ENG_SS_502-151015_A.pdf 英文版本
- 产品规格 ENG_SS_0425-014-2400_H.pdf 英文版本
- ENG_SS_108-151015_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-151033_B.pdf 英文版本
- 48 VOLT EVALUATION STRATEGY ENG_SS_503-151065_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20090713_C1_B.pdf 英文版本
产品变更通知
- 查看产品变更通知 需要登录才能访问产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 触点固定器
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
连接器密封件代码 : E 密封件
-
连接器修改 : 螺纹适配器
-
空白孔位 : 0
-
位数 : 19
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
-
标称电压架构 (V): 12 | 24 | 48
主体特性
-
出线角度 (°): 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子大小 : 尺寸 12 | 尺寸 16
-
接合插针直径 (mm): 1.6 | 2.4
-
接合插针直径 (in): .063 | .094
-
端子额定电流（最大值） (A): 13 | 25
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PA 66 GF
尺寸
-
连接器高度 : 55.4 mm [ 2.18 in ]
-
产品长度 : 49.5 mm [ 1.95 in ]
-
产品宽度 : 49.5 mm [ 1.95 in ]
-
兼容的绝缘直径范围 (mm): 1.4 – 3.8 | 3.6 – 5.2
-
兼容的绝缘直径范围 (in): .055 – .15 | .14 – .204
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP67
包装特性
-
封装方法 : Tray
-
封装数量 : 40
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
