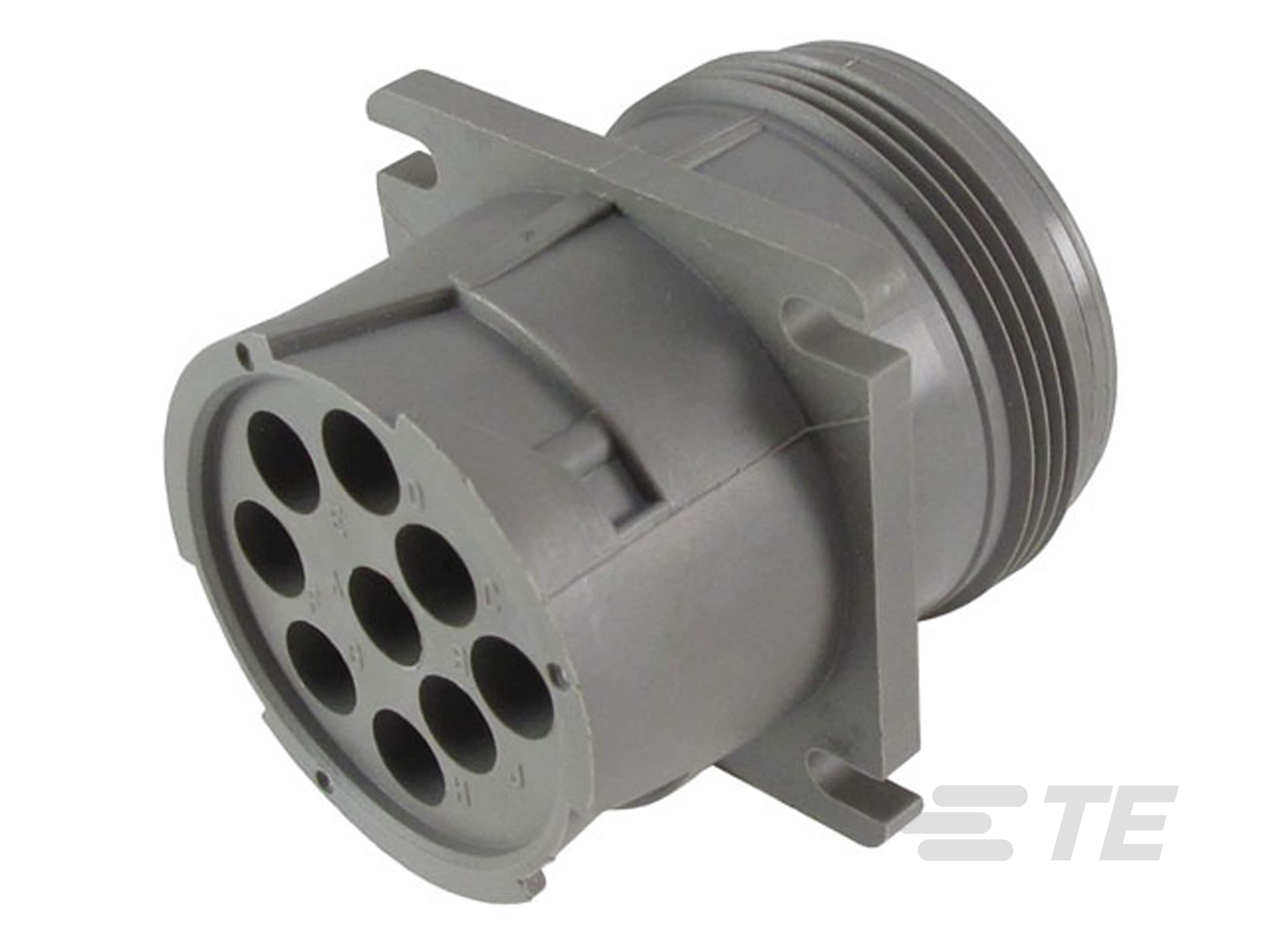

HD10-9-96PE
12 V / 24 V, 9 Position, Automotive Housing for Male Terminals, Wire-to-Panel, Sealable, Gray, Wire & Cable, Power, Panel Mount, Hybrid
HD10-9-96PE
12 V / 24 V, 9 Position, Automotive Housing for Male Terminals, Wire-to-Panel, Sealable, Gray, Wire & Cable, Power, Panel Mount, Hybrid
文档
产品图纸
- SQ FG REC ASM ENG_CD_HD10-9-96PE_A.pdf 英文版本
- SQ FG REC ASM tif 英文版本
CAD 文件
数据表/目录页
- DEUTSCH HD10 CONNECTOR SERIES ENG_CS_7-1773982-9_A.pdf 英文版本
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151016_A.pdf 英文版本
- 产品规格 ENG_SS_108-151016_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-151034_A.pdf 英文版本
- 48 VOLT EVALUATION STRATEGY ENG_SS_503-151065_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20090717_C1_B.pdf 英文版本
产品变更通知
- 查看产品变更通知 需要登录才能访问产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 否
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 0
-
位数 : 9
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
-
标称电压架构 (V): 12 | 24
主体特性
-
出线角度 (°): 180°
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插针
-
端子大小 : 尺寸 16
-
接合插针直径 : 1.6 mm [ .063 in ]
-
端子额定电流（最大值） (A): 13
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化肋
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 塑料
尺寸
-
连接器高度 : 42.2 mm [ 1.66 in ]
-
产品长度 : 36.5 mm [ 1.44 in ]
-
产品宽度 : 36.5 mm [ 1.44 in ]
-
兼容的绝缘直径范围 : 1.3 – 3.1 mm [ .053 – .12 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试
-
IP 等级 : IP68 | IP6K9K
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
