概述

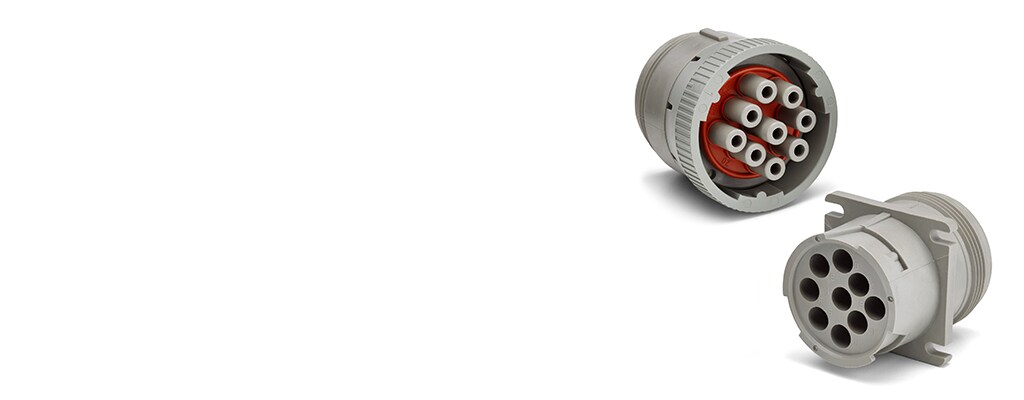

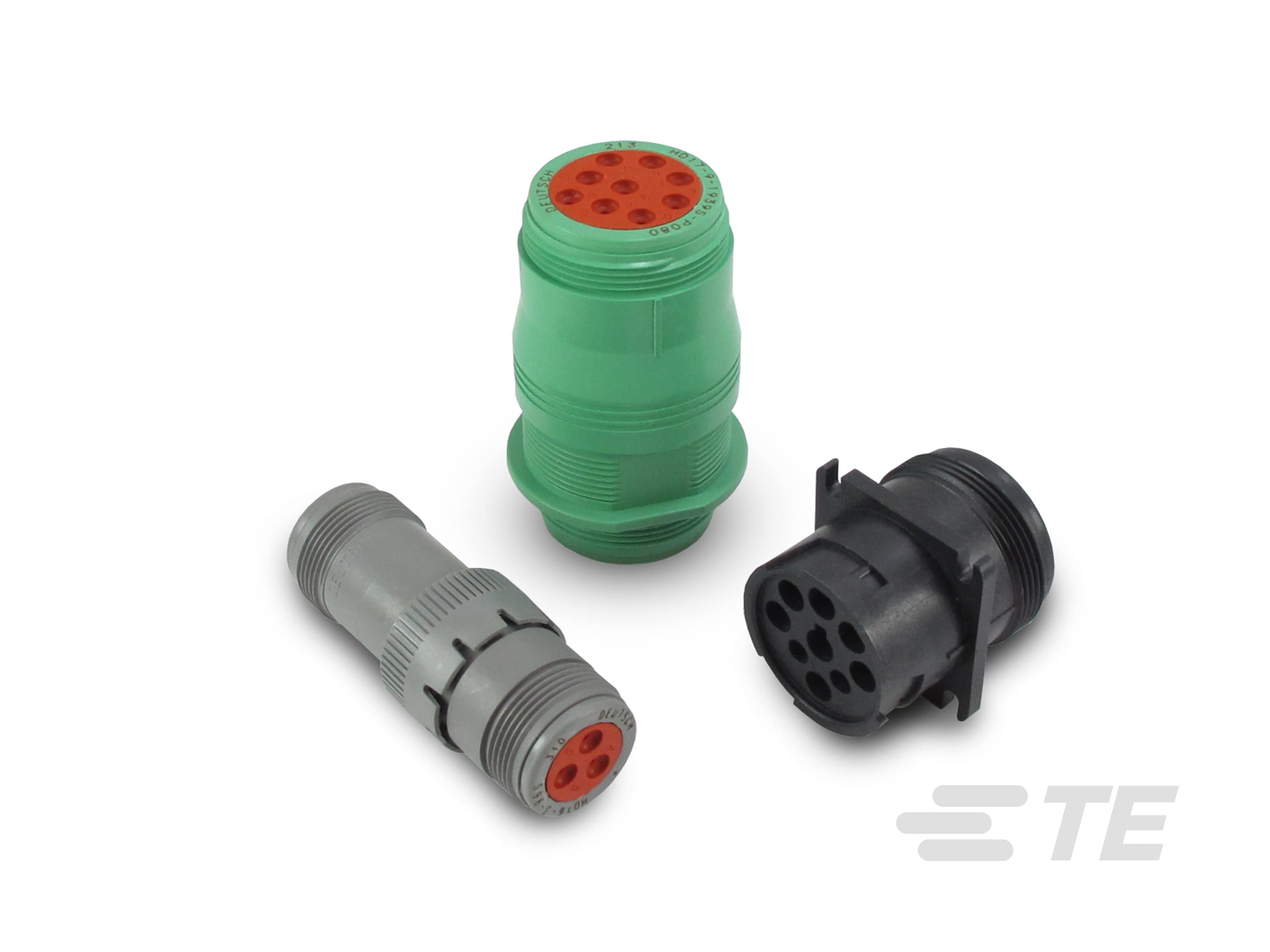

德驰 HD10 护套在诊断应用中使用极多。

系列概述

  • 可使用 4 号(100 安培)、12 号(25 安培)和 16 号(13 安培)端子
  • 6-20 AWG (16.00-0.50 mm2)
  • 3、4、5、6 和 9 位位数排列方式
  • 直插式、法兰安装或 PCB 安装
  • 圆形热塑性外壳
  • 通过螺纹环对配
  • 可用附件:尾盖、防护罩、防尘帽、密封圈、拉线、安装卡扣、应力消除尾盖
  1. DEUTSCH HD10 连接器(中文)

TE DEUTSCH HD10 连接器教学视频。

常见问题

常见问题解答

问:    什么是 HD10 连接器?

答:   德驰 HD10 环境密封连接器设计用于线对线连接和线对板连接应用。任何连接性能的衰减都会导致严重后果的严苛环境下,HD10 连接器能实现高稳定、高性能的连接。

问:    HD10 连接器适用于哪些应用?

答:   卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于德驰 HD10 连接器的常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器种类  公端子外壳, 母端子外壳

  • 连接器系统  线到线

  • Sealable 

  • 混合型连接器 

  • 主要锁定特性  外壳集成

  • 应变消除  否, 根据附件添加

结构特性

  • Number of Positions  3, 5, 6, 9

  • 空白孔位  0

电气特征

  • 标称电压架构 (V) 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VAC) 250

  • 工作电压 (VDC) 250

主体特性

  • 颜色  灰色, 绿色, 黑色

  • 电缆出口角度  180°

  • 主体材料  PA GF

接触件特性

  • 接合插针直径 (mm) 1.5, 2.5

  • 接合插针直径 (in) .059, .098

机械附件

  • 安装特性  不带

  • 端子位置保证 

  • 极化 

尺寸

  • 宽度 (mm) 21.62, 21.77, 25.43, 27.1, 27.14, 28.98, 29.57, 30.94, 32.31, 32.46, 32.486, 32.49, 32.54, 36.5, 36.89, 36.9, 36.91, 38.94, 40.35, 40.39, 40.51, 41.28, 41.46, 44.45

  • 宽度 (in) .851, .857, 1.001, 1.067, 1.069, 1.141, 1.164, 1.218, 1.272, 1.278, 1.279, 1.281, 1.437, 1.452, 1.453, 1.533, 1.589, 1.59, 1.595, 1.625, 1.63, 1.75

  • 高度 (mm) 32.08, 40.39, 40.51, 40.61, 40.87, 40.88, 41.12, 41.46, 41.55, 41.58, 41.63, 41.64, 42.18, 42.19, 42.24

  • 高度 (in) 1.263, 1.59, 1.595, 1.599, 1.609, 1.619, 1.632, 1.636, 1.637, 1.639, 1.661, 1.663

  • 长度 (mm) 21.62, 21.77, 25.43, 27.14, 27.15, 28.98, 29.57, 30.94, 31.55, 32.31, 32.49, 32.54, 36.5, 36.89, 36.91, 38.1, 38.94, 40.35, 40.36, 40.39, 40.51, 41.46, 41.57, 44.45

  • 长度 (in) .851, .857, 1.001, 1.069, 1.141, 1.164, 1.218, 1.242, 1.272, 1.279, 1.281, 1.437, 1.452, 1.453, 1.5, 1.533, 1.589, 1.59, 1.595, 1.632, 1.64, 1.75

使用环境

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用  电源和信号

行业标准

  • 保护等级  IP68

  • UL 易燃性等级  UL 94V-1

包装特性

  • 封装方法  包装, 盒

  • 封装数量  1, 250

其他

  • 能够保证连接器位置 

  • 可维修  否, 是
