F40674N001

Heat Shrink, 2.677 in [68 mm] Expanded Inside (Body), 1.181 in [30 mm] Expanded Inside (Leg), 40 mm, [1.574 in] Leg Length, Power Cable Breakouts

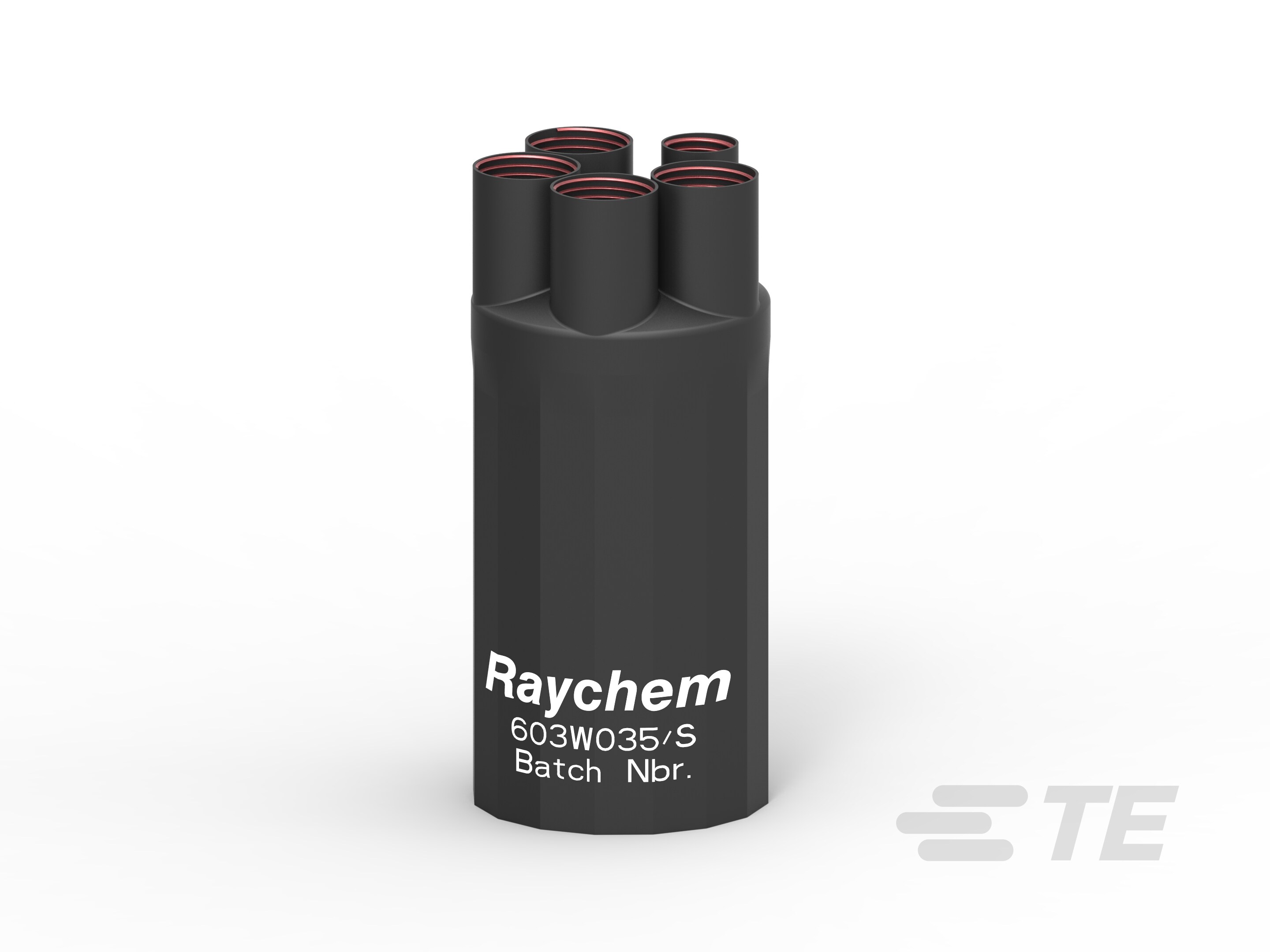

603W035/S(S5)-F40674N001

F40674N001

Heat Shrink, 2.677 in [68 mm] Expanded Inside (Body), 1.181 in [30 mm] Expanded Inside (Leg), 40 mm, [1.574 in] Leg Length, Power Cable Breakouts

    • RAYCHEM

  • 产品供货情况 : 亚洲, 欧洲、中东和非洲, 美洲

  • 安装技术 : 热收缩

  • 兼容电缆直径 - 主体（最小值） : 28 mm [ 1.102 in ]

  • 兼容电缆直径 - 主体（最大值） : 61 mm [ 2.401 in ]

  • 兼容电缆直径 - 支脚（最小值） (mm): 7, 8

  • 兼容电缆直径 - 支脚（最小值） (in): .276, .315

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 涂层种类 : 螺旋

  • 安装技术 : 热收缩

  • 粘合剂涂层 : 带有

  • 墙面种类（不含粘合剂） : 单

结构特性

  • 分支/支脚数量 : 5

电气特征

  • 电压等级 (kV): ≤ 1

主体特性

  • 主要产品材料 : 交联聚烯烃

  • 主要产品颜色 : 黑色

  • 灵活性 : 半刚性

  • 收缩率 : > 2.5:1

尺寸

  • 壁厚 : 厚/重

  • 兼容电缆直径 - 主体（最小值） : 28 mm [ 1.102 in ]

  • 兼容电缆直径 - 主体（最大值） : 61 mm [ 2.401 in ]

  • 兼容电缆直径 - 支脚（最小值） (mm): 7, 8

  • 兼容电缆直径 - 支脚（最小值） (in): .276, .315

  • 兼容电缆直径 - 支脚（最大值） (mm): 18, 27

  • 兼容电缆直径 - 支脚（最大值） (in): .709, 1.063

  • 扩大内径（最小值）（主体） : 68 mm [ 2.677 in ]

  • 扩大内径（最小值）（支脚） : 30 mm [ 1.181 in ]

  • 支脚长度 : 40 mm [ 1.574 in ]

  • 产品总长度 : 180 mm [ 7.086 in ]

  • 收缩内径（最大值）（主体） : 26 mm [ 1.023 in ]

  • 收缩内径（最大值）（支脚） (mm): 6, 7

  • 收缩内径（最大值）（支脚） (in): .236, .276

  • 热缩后壁厚（最大值）（主体） : 3.2 mm [ .125 in ]

  • 热缩后壁厚（最大值）（支脚） : 2.2 mm [ .086 in ]

  • 主体长度 : 75 mm [ 2.952 in ]

产品供货情况

  • 产品供货情况 : 亚洲, 欧洲、中东和非洲, 美洲
