请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
材料系统
交联聚烯烃
-
电力电缆分线点技术
热收缩
-

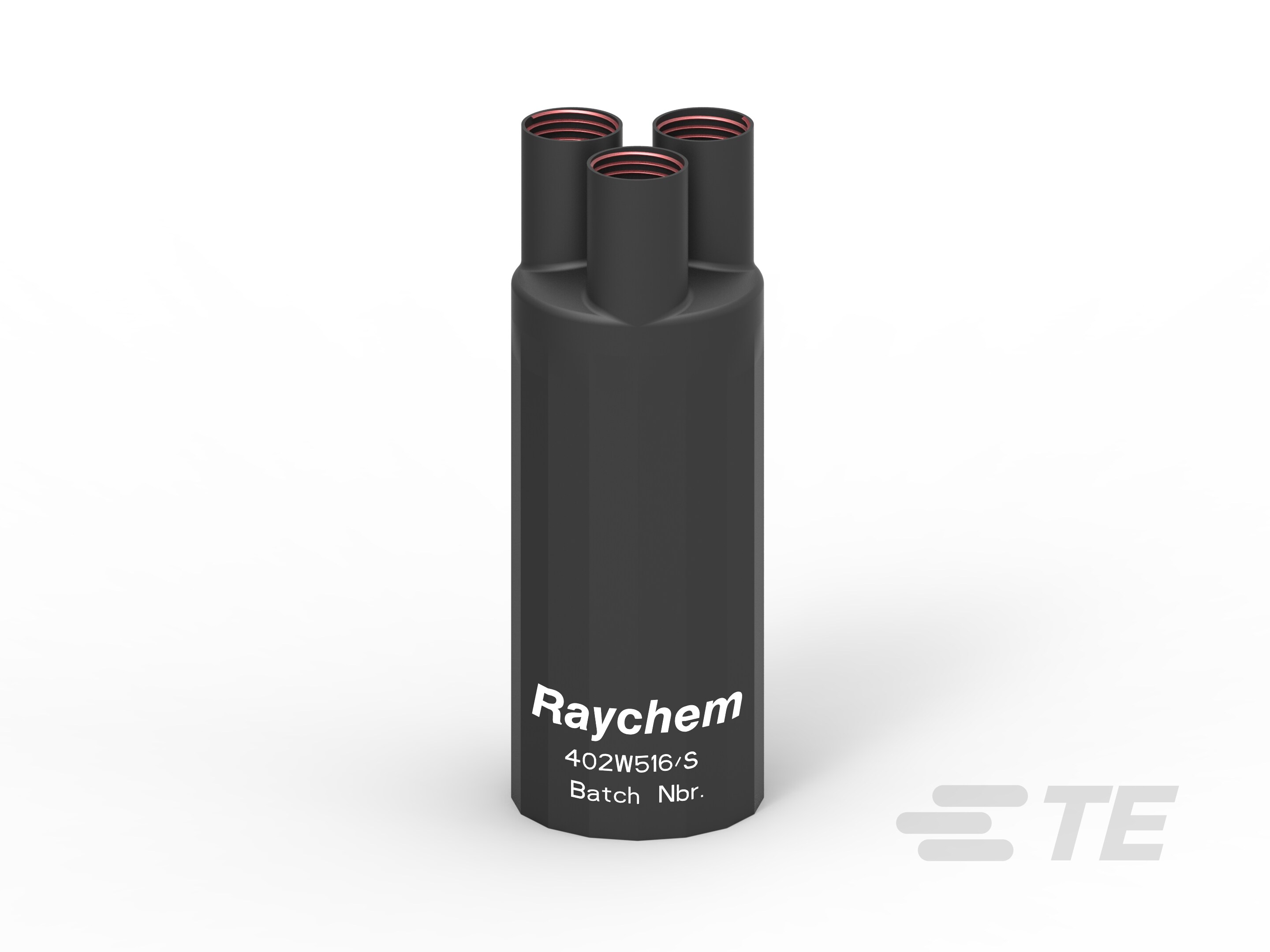

电力电缆分线点产品类型
电缆分线点护套
-
粘合剂涂层
是
-
电力电缆分线点收缩率
> 2.5:1, > 2:1
-
墙面种类(不含粘合剂)
单
-
元器件设计
热收缩
-
涂层种类
平面, 螺旋
尺寸
-
应用直径(最小值)(主体) (mm)
10, 14, 15, 18, 20, 24, 25, 26, 27, 28, 30, 32, 33, 34, 35, 36, 46, 49, 63, 66
-
应用直径(最小值)(主体) (in)
.393, .551, .59, .708, .787, .944, 1.062, 1.102, 1.181, 1.338, 1.377, 1.811, 1.929, 2.48, 2.598
-
应用直径(最大值)(主体) (mm)
21, 26, 34, 41, 44, 57, 61, 68, 77, 78, 86, 90, 104, 112, 153
-
应用直径(最大值)(主体) (in)
.826, 1.023, 1.338, 1.614, 1.732, 2.244, 2.401, 2.677, 3.031, 3.07, 3.385, 3.543, 4.094, 4.409, 6.023
-
横截面积(电力电缆) (mm²)
48, 50, 60, 68, 80, 85, 86, 90
-
应用直径(最小值)(支脚) (mm)
10, 12, 14, 15, 17, 19, 2.5, 24, 25, 3.4, 33, 4, 5, 6.5, 7, 8
-
应用直径(最小值)(支脚) (in)
.098, .133, .157, .196, .276, .314, .315, .393, .551, .590, .748, .944, .984, 1.299
-
应用直径(最大值)(支脚) (mm)
13, 14, 18, 20, 23, 24, 27, 29, 30, 32, 33, 36, 39, 40, 45, 46, 47, 54, 6
-
应用直径(最大值)(支脚) (in)
.709, .945, 0.236, 0.511, 0.551, 0.708, 0.787, 0.905, 1, 1.063, 1.417, 1.574, 1.771, 1.811, 1.850, 2.125
-
扩大内径(最小值)(主体) (mm)
23, 28, 38, 45, 48, 50, 60, 63, 68, 75, 80, 85, 86, 95, 100, 115, 124, 170
-
扩大内径(最小值)(主体) (in)
.905, 1.102, 1.496, 1.771, 1.889, 2.48, 2.677, 2.952, 3.346, 3.385, 3.74, 3.937, 4.527, 4.881, 6.692
-
扩大内径(最小值)(支脚) (mm)
7, 14, 15, 16, 20, 22, 23, 25, 26, 27, 29, 30, 32, 33, 39, 40, 44, 50, 51, 52, 60
-
扩大内径(最小值)(支脚) (in)
.275, .551, .59, .629, .787, .866, .984, 1.023, 1.181, 1.299, 1.574, 1.732, 1.968, 2.007, 2.047, 2.362
-
支脚长度 (mm)
17, 25, 28, 33, 40, 44, 45, 47, 50, 51, 56, 60, 65, 66, 70, 75
-
支脚长度 (in)
.669, .984, 1.102, 1.574, 1.732, 1.771, 2.007, 2.362, 2.559, 2.598, 2.755, 2.952
-
电力电缆分线点总长 (mm)
60, 90, 97, 98, 103, 160, 163, 165, 170, 172, 180, 182, 190, 200, 205, 217, 223, 239, 240, 252, 255
-
电力电缆分线点总长 (in)
2.362, 3.543, 3.818, 3.858, 4.055, 6.496, 6.692, 7.086, 7.874, 8.07, 8.543, 8.779, 9.409, 9.448, 9.921, 10.03
-
收缩内径(最大值)(主体) (mm)
9.2, 9.5, 13, 16.5, 19, 22, 25, 26, 28, 29, 31, 32, 33, 42, 45, 58, 60
-
收缩内径(最大值)(主体) (in)
.362, .374, .511, .649, .748, .866, .984, 1.023, 1.102, 1.141, 1.22, 1.259, 1.653, 1.771, 2.283, 2.362
-
收缩内径(最大值)(支脚) (mm)
2, 3.4, 3.5, 4.1, 4.2, 6, 6.7, 7, 9, 12, 13, 13.5, 17, 22, 23, 30
-
收缩内径(最大值)(支脚) (in)
.078, .133, .137, .161, .165, .236, .275, .276, .354, .511, .531, .669, .866, .905, 1.181
-
热缩后壁厚(最大值)(主体) (mm)
2, 2.5, 2.7, 3, 3.2, 3.5, 4, 4.2
-
热缩后壁厚(最大值)(主体) (in)
.078, .098, .106, .118, .125, .137, .157, .165
-
热缩后壁厚(最大值)(支脚) (mm)
1.2, 1.5, 1.6, 1.9, 2, 2.2, 2.5, 2.6, 3, 3.2
-
热缩后壁厚(最大值)(支脚) (in)
.047, .059, .062, .074, .078, .086, .098, .102, .125
-
主体长度 (mm)
20, 45, 73, 75, 85, 90, 98, 100, 103, 188
-
主体长度 (in)
.787, 1.771, 2.874, 2.952, 3.346, 3.543, 3.858, 3.937, 4.055, 7.401
-
壁厚
厚/重
使用环境
-
环境阻力
湿度、风化、雨水、盐水、污水……
-
耐化学性
变压器油和碳氢化合物(两者,具体取决于类型、条件和暴露时间)
-
易燃性
非阻燃
操作/应用
-
紫外线稳定型
是
-
机械阻力
抗机械冲击
-
低烟雾排放
是
-
无毒、无腐蚀性排放
是
-
不含铅、镉等重金属
是
-
获得船舶-海洋-造船认证
否
-
热阻
适用于低温,适用于高温、阻燃
-
零排放
否
产品供货情况
-
电力电缆分线点产品供货情况
ANZPAC, 亚洲, 欧洲、中东和非洲, 美洲
-
最小订货量
10, 15, 20, 5
其他
-
产品使用
在电源电缆和电信电缆上关闭
-
可选其他颜色
否
参考编号
-
TE 内部编号
CAT-CABLE-BREAKOUT
