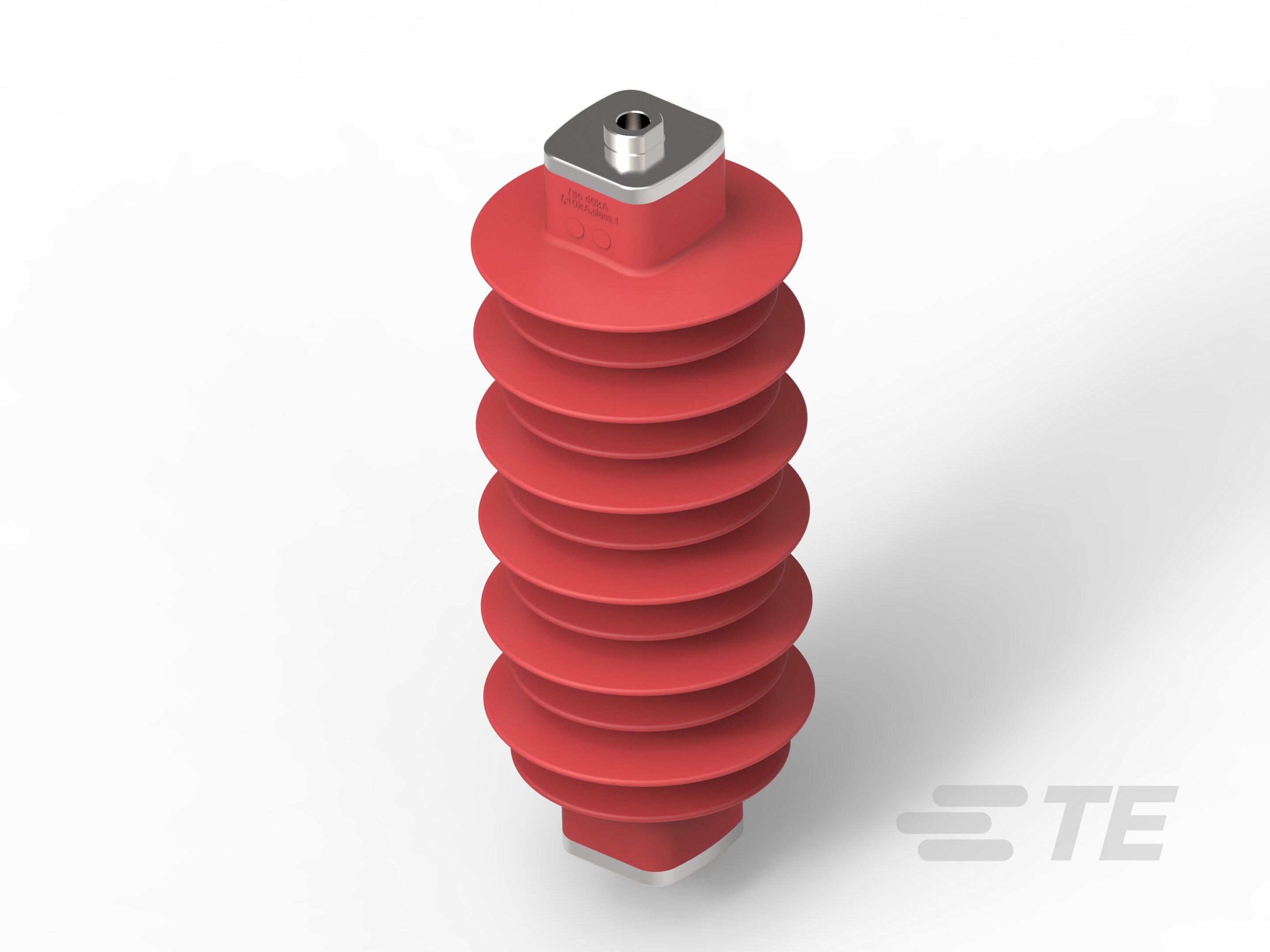

HDA-12MA-B3-NFF

Distribution, Cage, 183 mm [7.205 in] Height, 40 kA Short Circuit Current, Class DH, 106 kV, RAYCHEM HDA, Lightning Arresters & Surge Arresters

HDA-12MA-B3-NFF-EN4832-000

HDA-12MA-B3-NFF

Distribution, Cage, 183 mm [7.205 in] Height, 40 kA Short Circuit Current, Class DH, 106 kV, RAYCHEM HDA, Lightning Arresters & Surge Arresters

    • RAYCHEM
    • RAYCHEM HDA

  • 电源元件应用类型 : 配线

  • 产品供货情况 : 全球

  • 芯式 : 壳体

  • 悬臂强度 - SSL (kN): 350

  • 产品高度 : 183 mm [ 7.205 in ]

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 伞状外形 : 交替

  • 芯式 : 壳体

  • 指定类别 : DH

电气特征

  • 放电电流（标称） (kA): 10

  • 脉冲电压 1.2/50µs（正极） (kV): 106

  • 急剧升降的残留电压 – 1/20μs (10kA) (kV): 44.9

  • 残留电压（标称电流） (kV): 39.5

  • 短路电流 (kA): 40

  • 连续工作电压 (Uc) (kV): 12

  • Qrs (C): .5

  • 额定电压 (Ur) (kV): 15

主体特性

  • 主要产品颜色 : 红色

机械附件

  • 螺纹尺寸 : M12

  • 悬臂强度 - SSL (kN): 350

尺寸

  • 内伞径 : 104 mm [ 4.09 in ]

  • 外伞径 : 123 mm [ 4.84 in ]

  • Product Weight : 1.8 kg [ 3.968 lb ]

  • 产品高度 : 183 mm [ 7.205 in ]

  • 漏电距离 : 380 mm [ 14.96 in ]

使用环境

  • 工业频率耐压（湿式） (kV): 47

操作/应用

  • 电源元件应用类型 : 配线

行业标准

  • BIL 等级 (kV): 106

产品供货情况

  • 产品供货情况 : 全球

包装特性

  • 封装数量 : 3
