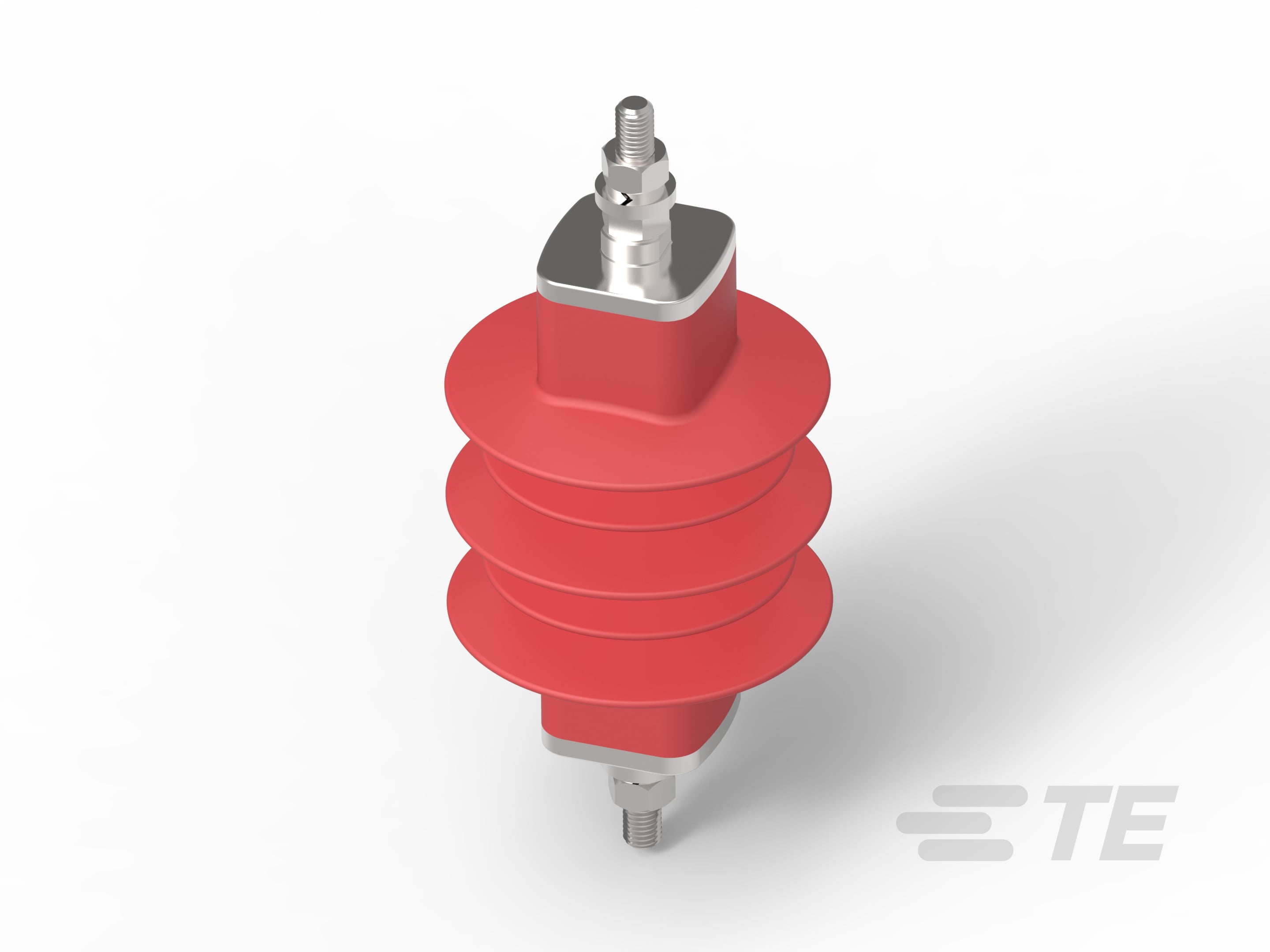

中压避雷器

请查看产品文档或联系我们以了解最新的机构审批信息。

• 伞状外形  交替

• 芯式  壳体

• 指定类别  DH

• 急剧升降的残留电压 – 1/20μs (10kA) (kV) 3.4 | 23.9 | 29.8 | 35.7 | 37.5 | 44.9 | 64.6 | 74.6 | 79.3 | 89.3 | 101.2 | 111.9 | 116.7 | 123.6 | 134.5 | 154

• 放电电流（标称） (kA) 10

• 脉冲电压 1.2/50µs（正极） (kV) 106 | 190 | 204 | 228 | 250

• 残留电压（标称电流） (kV) 3.3 | 21 | 26.2 | 31.4 | 34.2 | 39.5 | 59 | 65.6 | 69.7 | 78.5 | 89 | 98.4 | 102.6 | 108.7 | 118.3 | 135.4

• 短路电流 (kA) 40

• 连续工作电压 (Uc) (kV) 1 | 6 | 8 | 9.6 | 10.4 | 12 | 18 | 20 | 24 | 27 | 30 | 31 | 33 | 36 | 41

• Qrs (C) .5

• 额定电压 (Ur) (kV) 1.3 | 8 | 10 | 12 | 13 | 15 | 22.5 | 25 | 29.9 | 30 | 34 | 36.3 | 37.5 | 39 | 41.5 | 45 | 51

• 主要产品颜色  红色

• 螺纹尺寸  M12

• 悬臂强度 - SSL (kN) 350

• Product Weight (kg) 1.8 | 3.25 | 4

• Product Weight (lb) 3.968 | 7.165 | 8.818

• 内伞径 (mm) 104 | 107

• 内伞径 (in) 4.09 | 4.21

• Product Weight (kg) 1.8 | 3.25 | 4

• 外伞径 (mm) 123 | 137

• 外伞径 (in) 4.84 | 5.39

• 产品高度 (mm) 183 | 316 | 343 | 383 | 423

• 产品高度 (in) 7.205 | 12.441 | 13.504 | 15.079 | 16.654

• 漏电距离 (mm) 380 | 830 | 970 | 1125 | 1279

• 漏电距离 (in) 14.96 | 32.68 | 38.189 | 44.291 | 50.354 | 380 | 664

• 工业频率耐压（湿式） (kV) 47 | 93 | 98 | 110 | 122

• 电源元件应用类型  配线

• BIL 等级 (kV) 106 | 190 | 204 | 228 | 250

• 产品供货情况  全球

• 封装数量  3
