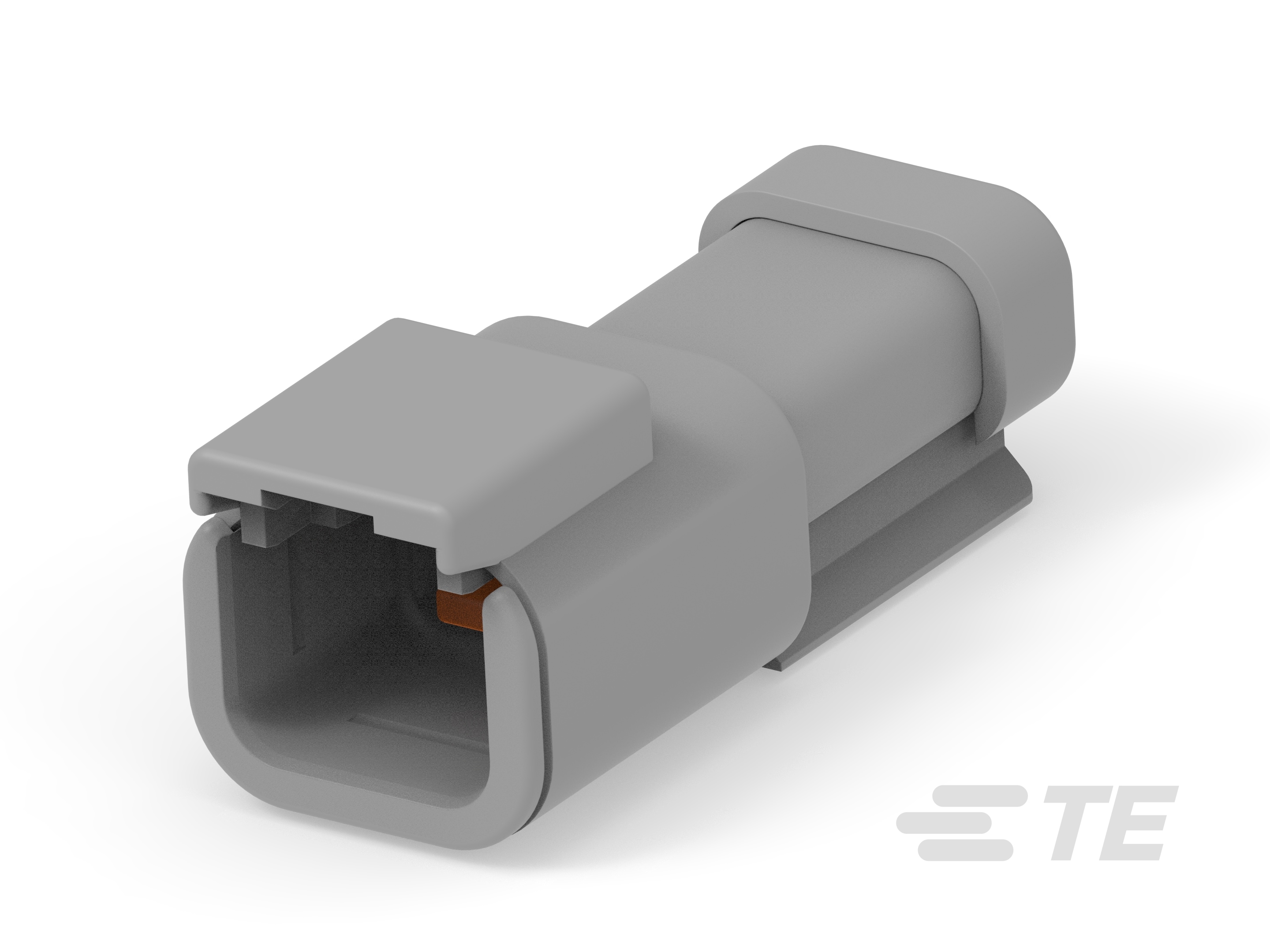

DTM04-2P-P006

12 V / 24 V / 48 V, 2 Position, Automotive Housing for Male Terminals, Component-to-Wire, 4.19 mm [.165 in] Centerline, Sealable, Gray, Hybrid

全部查看 DEUTSCH DTM Housings (103)
REC, 2P, GRY, 120 OHM RESISTOR, AU, A-DTM04-2P-P006

DTM04-2P-P006

12 V / 24 V / 48 V, 2 Position, Automotive Housing for Male Terminals, Component-to-Wire, 4.19 mm [.165 in] Centerline, Sealable, Gray, Hybrid

全部查看  DEUTSCH DTM Housings (103)
    • DEUTSCH
    • DEUTSCH DT
      • ,
    • DEUTSCH DTM
  • TE 内部编号 DTM04-2P-P006
  • TE 内部产品描述 REC, 2P, GRY, 120 OHM RESISTOR, AU, A
  • 别名 ID ZPF000000000130137

  • 标称电压架构 (V): 12 | 24 | 48

  • 连接器和壳体类型 : 公端子护套

  • 位数 : 2

  • 可密封 : 是

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 公端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器系统 : 元件到导线

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 连接器修改 : 端接电阻器，J1939

  • 空白孔位 : 0

  • 位数 : 2

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

  • 标称电压架构 (V): 12 | 24 | 48

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 灰色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 尺寸 20

  • 接合插针直径 : 1.02 mm [ .04 in ]

  • 端子额定电流（最大值） (A): 7.5

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 应力消除 : 按附件添加

壳体特性

  • 外壳材料 : PA GF

  • 中心线（间距） : 4.19 mm [ .165 in ]

尺寸

  • 连接器高度 : 16.21 mm [ .638 in ]

  • 产品长度 : 42.67 mm [ 1.68 in ]

  • 产品宽度 : 16.54 mm [ .651 in ]

  • 兼容的绝缘直径范围 : 1.35 – 3.05 mm [ .053 – .12 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试

  • 与机构/标准产品兼容 : SAE J2030

  • IP 等级 : IP68 | IP6K9K

包装特性

  • 封装方法 : Box

  • 封装数量 : 1000

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
