Name: PLG, 102P, BLK, E, CAP, B
Brand: DEUTSCH

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

连接器密封件代码 : E 密封件
空白孔位 : 0
位数 : 102
行数 : 12

电气特征

工作电压 (VDC): 250
工作电压 (VAC): 250
标称电压架构 (V): 12 | 24 | 48

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色
连接器和键控代码 : B

接触件特性

端子类型 : 插座
端子大小 : 尺寸 12 | 尺寸 16 | 尺寸 4 | 尺寸 8
接合插针直径 (mm): 1.59 | 2.39 | 3.61 | 5.72
接合插针直径 (in): .063 | .094 | .142 | .225
端子额定电流（最大值） (A): 13 | 25 | 60 | 100

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 带有
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF
中心线（间距） (mm): 4.45 | 6.71 | 22.5
中心线（间距） (in): .175 | .264 | .886

尺寸

连接器高度 : 75.34 mm [ 2.966 in ]
产品长度 : 45.16 mm [ 1.778 in ]
产品宽度 : 125.75 mm [ 4.951 in ]
兼容的绝缘直径范围 (mm): 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42
兼容的绝缘直径范围 (in): .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292
行间距 (mm): 3.81 | 4.83 | 6.6 | 7.62 | 8.61 | 8.63
行间距 (in): .15 | .19 | .26 | .3 | .339 | .34

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

与机构/标准产品兼容 : SAE J2030
IP 等级 : IP68 | IP6K9K

包装特性

封装方法 : Box
封装数量 : 72

其他

可维修 : 是
能够保证连接器位置 : 否

DRB16-102SBE-L018

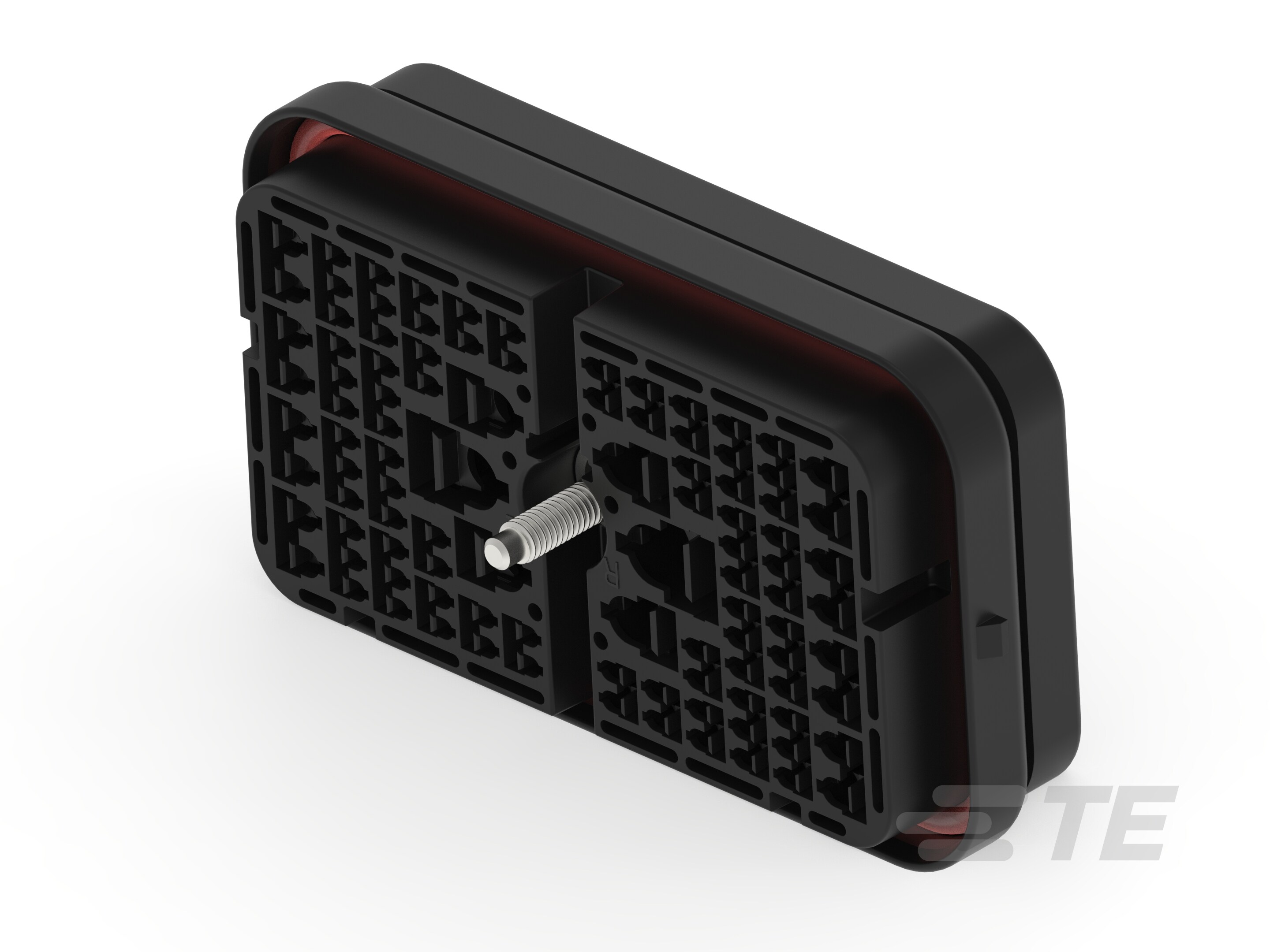

12 V / 24 V / 48 V, 102 Position, Automotive Housing for Female Terminals, Wire-to-Wire, DEUTSCH DRC

DRB16-102SBE-L018

12 V / 24 V / 48 V, 102 Position, Automotive Housing for Female Terminals, Wire-to-Wire, DEUTSCH DRC

标称电压架构 (V): 12 | 24 | 48

连接器和壳体类型 : 母端子护套

位数 : 102

可密封 : 是

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

连接器密封件代码 : E 密封件

空白孔位 : 0

位数 : 102

行数 : 12

电气特征

工作电压 (VDC): 250

工作电压 (VAC): 250

标称电压架构 (V): 12 | 24 | 48

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

连接器和键控代码 : B

接触件特性

端子类型 : 插座

端子大小 : 尺寸 12 | 尺寸 16 | 尺寸 4 | 尺寸 8

接合插针直径 (mm): 1.59 | 2.39 | 3.61 | 5.72

接合插针直径 (in): .063 | .094 | .142 | .225

端子额定电流（最大值） (A): 13 | 25 | 60 | 100

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 带有

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA GF

中心线（间距） (mm): 4.45 | 6.71 | 22.5

中心线（间距） (in): .175 | .264 | .886

尺寸

连接器高度 : 75.34 mm [ 2.966 in ]

产品长度 : 45.16 mm [ 1.778 in ]

产品宽度 : 125.75 mm [ 4.951 in ]

兼容的绝缘直径范围 (mm): 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42

兼容的绝缘直径范围 (in): .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292

行间距 (mm): 3.81 | 4.83 | 6.6 | 7.62 | 8.61 | 8.63

行间距 (in): .15 | .19 | .26 | .3 | .339 | .34

使用环境

工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

与机构/标准产品兼容 : SAE J2030

IP 等级 : IP68 | IP6K9K

包装特性

封装方法 : Box

封装数量 : 72

其他

可维修 : 是

能够保证连接器位置 : 否
