DEUTSCH DRB

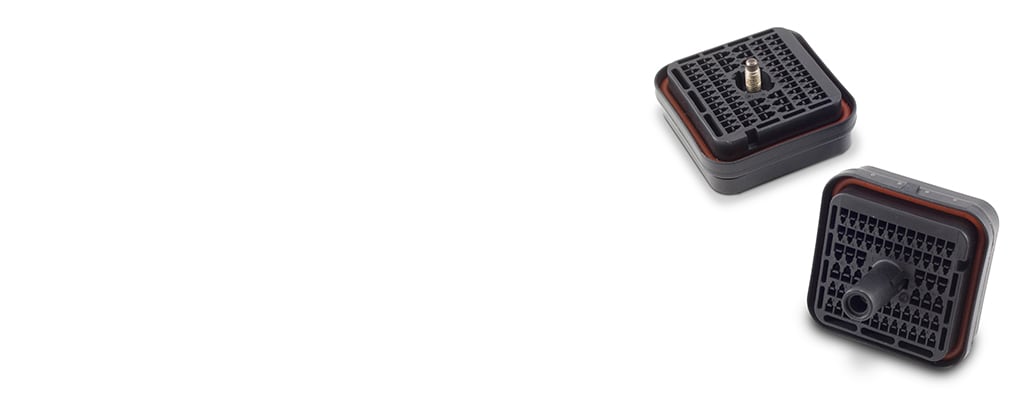

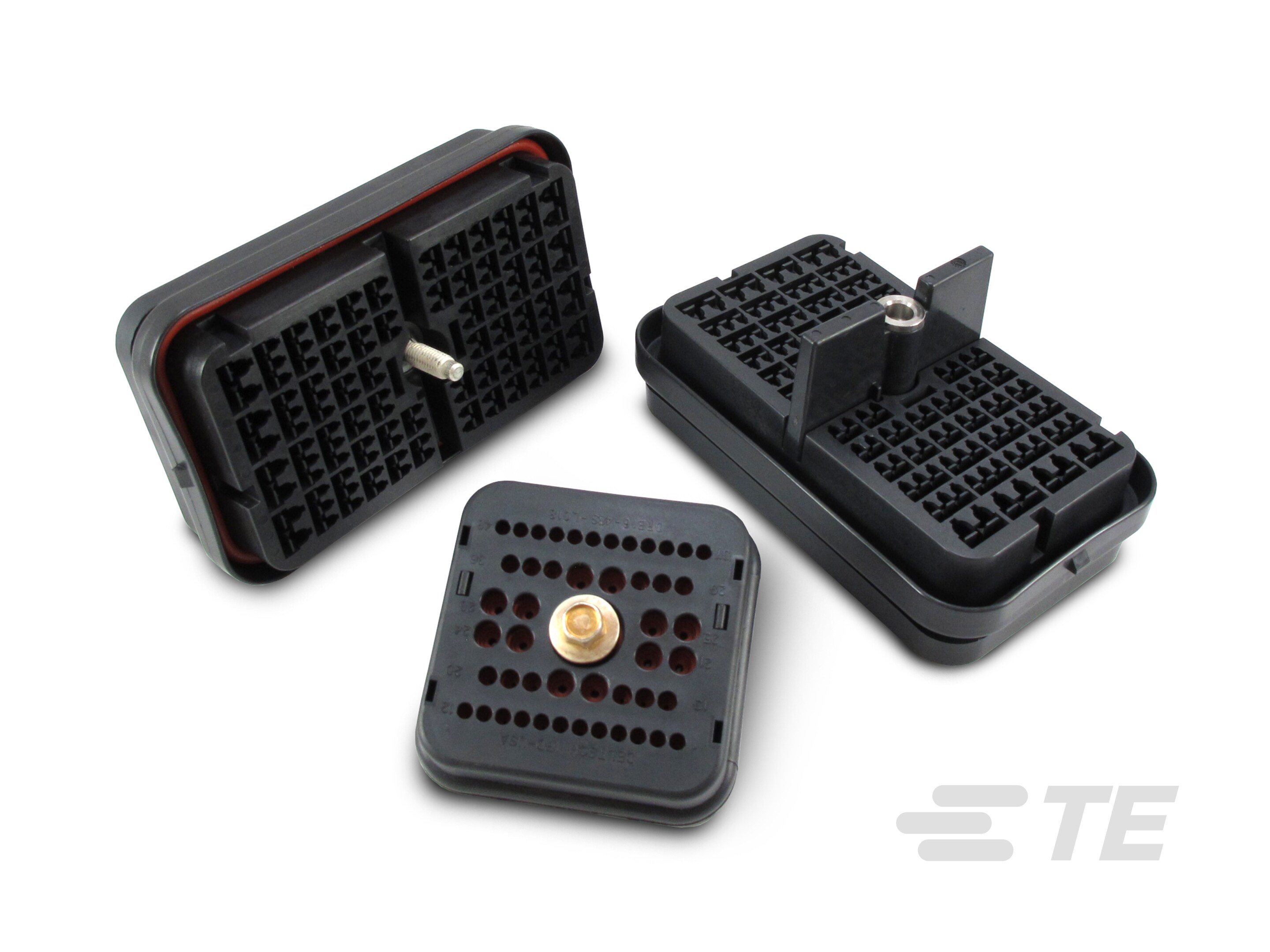

德驰 DRB 护套是适用于穿板式应用的重载连接器，并且具有 48-128 四种位数排列方式。DRB 通过锁紧螺丝对配，并且可使用 4-20 号（7.5-100 安培）德驰端子。

更多更少

联系我们

产品特性

位数 : 48 | 60 | 102 | 128
连接器和壳体类型 : 公端子护套 | 母端子护套
接合插针直径 (mm): 1.02 | 1.59 | 2.39 | 3.61 | 5.72
接合插针直径 (in): .04 | .063 | .094 | .142 | .225
连接器系统 : 线到线
中心线（间距） (mm): 3.81 | 4.45 | 4.7 | 6.71 | 22.5
中心线（间距） (in): .15 | .175 | .185 | .264 | .886

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	行数	中心线（间距）	接合插针直径	端子额定电流（最大值）	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
REC, 60P, BLK, NON-ENV, A	DRB12-60PANE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	60	否	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 128P, BLK, E, CAP, A	DRB16-128SAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	128	是	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, E, CAP, B	DRB12-128PBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	128	是	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 102P, BLK, NON-ENV, A	DRB12-102PANE	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	102	否	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
REC, 60P, BLK, E, CAP, B	DRB12-60PBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	60	是	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	B	-	-
PLG, 102P, BLK, E, CAP, B	DRB16-102SBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	102	是	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	B	-	-
PLG, 128P, BLK, E, CAP, B	DRB16-128SBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	128	是	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 128P, BLK, E, CAP, A	DRB12-128PAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	128	是	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, NON-ENV, CAP, A	DRB12-128PANE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	128	否	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	A	-	-
REC, 128P, BLK, NON-ENV, CAP, B	DRB12-128PBNE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	128	否	12	4.45 mm, 6.71 mm	1.59 mm, 2.39 mm	13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 48P, BLK, E, CAP, B	DRB12-48PBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	48	是	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 60P, BLK, E, CAP, A	DRB12-60PAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	60	是	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 102P, BLK, E, CAP, A	DRB16-102SAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	102	是	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
PLG, 48P, BLK, E, CAP, B	DRB16-48SBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	48	是	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	B	-	-
REC, 102P, BLK, E, CAP, A	DRB12-102PAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	102	是	12	4.45 mm, 6.71 mm, 22.5 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	13 A, 25 A, 60 A, 100 A	12 V, 24 V, 48 V	A	-	-
REC, 48P, BLK, E, CAP, A	DRB12-48PAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	48	是	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	A	-	-
PLG, 48P, BLK, E, CAP, A	DRB16-48SAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	48	是	6	3.81 mm, 4.7 mm, 6.71 mm	1.02 mm, 1.59 mm, 2.39 mm	7.5 A, 13 A, 25 A	12 V, 24 V, 48 V	A	-	-
PLG, 60P, BLK, E, CAP, A	DRB16-60SAE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	60	是	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	A	-	-
PLG, 60P, BLK, E, CAP, B	DRB16-60SBE-L018	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	60	是	6	3.81 mm, 4.45 mm	1.02 mm, 1.59 mm	7.5 A, 13 A	12 V, 24 V, 48 V	B	-	-

概述

德驰 DRB 护套提供 4 种防呆设计选项。

系列概述

可使用 4 号（100 安培）、8 号（60 安培）、12 号（25 安培）、16 号（13 安培）和 20 号（7.5 安培）端子
6-22 AWG (16.00-0.35 mm²)
48、60、102 和 128 位位数排列方式
法兰安装
矩形热塑性外壳
通过锁紧螺丝对配
端子锁装置可确保端子装配到位并增强保持力

其他德驰 DRB 产品

查看所有德驰 DRB 产品
德驰 DRB 连接器为重载连接器，专为穿板式应用而设计。

常见问题

常见问题解答

问：什么是 DRB 连接器？

答：德驰 DRB 环境密封连接器为线对线应用而设计。任何连接性能的衰减都会导致严重后果的严苛环境下，DRB 连接器能实现高稳定、高性能的连接。

问： DRB 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车

阅读更多关于德驰 DRB 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器是
连接器形状矩形
连接器和壳体类型 公端子护套 | 母端子护套
连接器系统 线到线
可密封 否 | 是
主要锁定特性 外壳集成
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0
连接器密封件代码 E 密封件
连接器修改 有线路由器
位数 48 | 60 | 102 | 128
行数 6 | 12

电气特征

工作电压 (VDC) 250
工作电压 (VAC) 250
标称电压架构 (V) 12 | 24 | 48

主体特性

出线角度 180°
主要产品颜色黑色
连接器和键控代码 A | B

接触件特性

端子类型 插座 | 插针
端子大小 尺寸 12 | 尺寸 16 | 尺寸 20 | 尺寸 4 | 尺寸 8
接合插针直径 (mm) 1.02 | 1.59 | 2.39 | 3.61 | 5.72
接合插针直径 (in) .04 | .063 | .094 | .142 | .225
端子额定电流（最大值） (A) 7.5 | 13 | 25 | 60 | 100

机械附件

接合对准带有
端子位置保证 否 | 是
接合对准类型键控
应力消除带有
连接器安装类型 电缆安装（自由悬挂）

壳体特性

外壳材料 PA GF
中心线（间距） (mm) 3.81 | 4.45 | 4.7 | 6.71 | 22.5
中心线（间距） (in) .15 | .175 | .185 | .264 | .886

尺寸

兼容的绝缘直径范围 (mm) 1.02 – 2.41 | 1.35 – 3.05 | 2.46 – 4.01 | 3.43 – 5.59 | 6.63 – 7.42
兼容的绝缘直径范围 (in) .04 – .095 | .053 – .12 | .097 – .158 | .135 – .22 | .261 – .292
产品宽度 (mm) 66.19 | 125.75 | 125.76
产品宽度 (in) 2.606 | 4.951
行间距 (mm) .64 | 3.81 | 4.83 | 6.6 | 6.99 | 7.57 | 7.62 | 7.77 | 8.2 | 8.41 | 8.61 | 8.63
行间距 (in) .025 | .15 | .19 | .26 | .275 | .298 | .3 | .306 | .323 | .331 | .339 | .34
连接器高度 (mm) 62.64 | 66.19 | 75.34
连接器高度 (in) 2.466 | 2.606 | 2.966
产品长度 (mm) 35.71 | 44.4 | 45.16 | 50.22 | 52.76 | 54.38 | 58.19
产品长度 (in) 1.406 | 1.748 | 1.778 | 1.977 | 2.077 | 2.141 | 2.291

使用环境

工作温度（最大值） 125 °C [ 257 °F ]
工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用电源

行业标准

IP 等级 IP68 | IP6K9K
与机构/标准产品兼容 SAE J2030

包装特性

封装方法 Box
封装数量 36 | 72

其他

可维修是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-D781-CH8172
