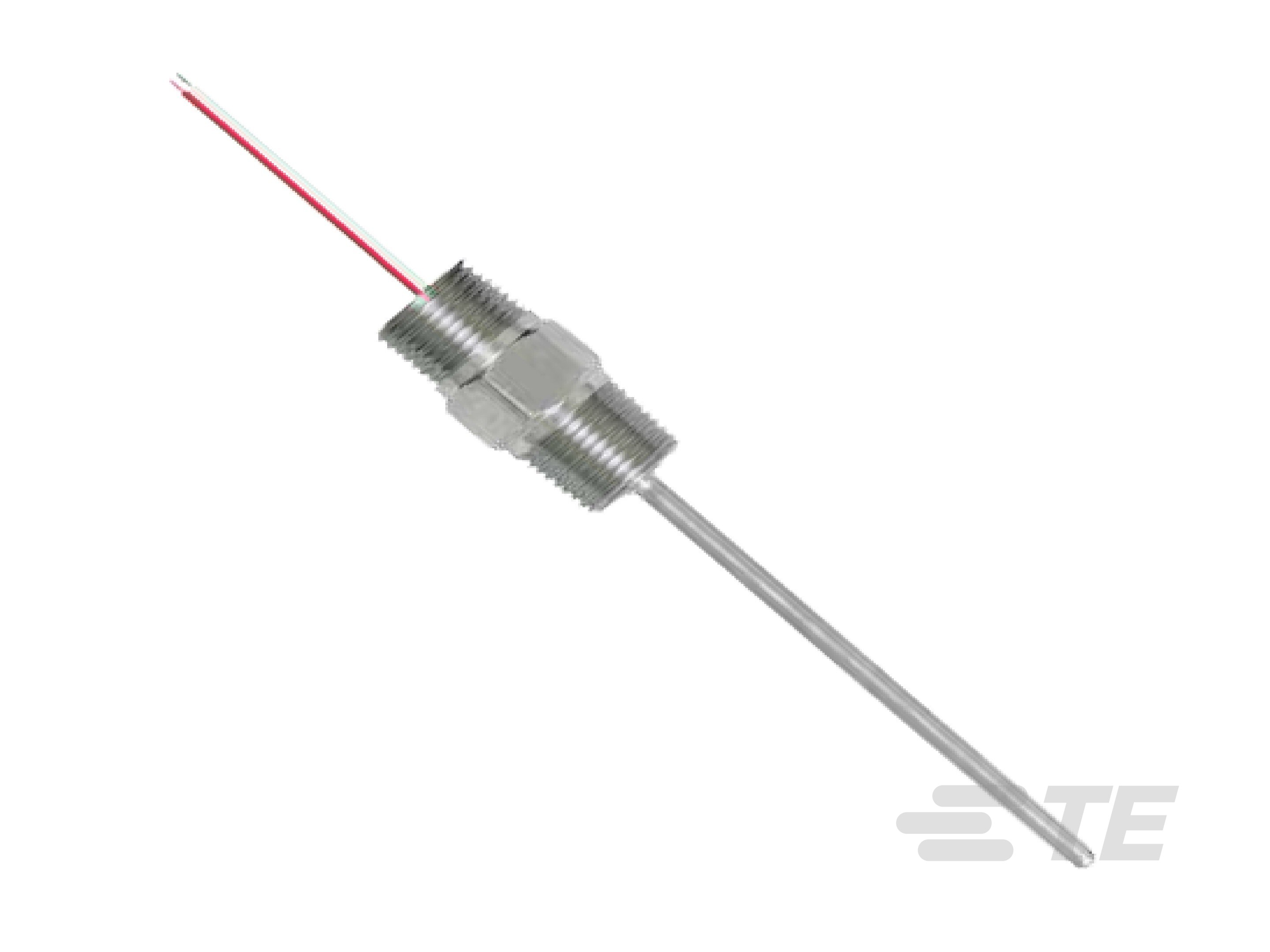

带双螺纹接头的直接浸入式热电偶探头（可配置产品）

• MEAS

210M 系列直接浸入式 RTD 热电偶探头由不锈钢护套、双螺纹接头和焊接点构成。可针对热电偶类型、接头类型、连接头、护套尺寸和过程控制螺纹对这款产品进行配置。

更多 更少

• 电子版数据手册|

产品特性

• 热电偶类型 : E, J, K, T

概述

焊接点通常是 1/2" x 1/2" NPT、1/2" x 3/4" NPT 或 3/4" x 3/4" NPT 连接。 该连接是双螺纹连接，可与连接头一起使用。这款传感器可与单或双热端配合使用。这些传感器是需要浸入式应用的加工工业的理想选择。

特色

• 不锈钢护套
• 双螺纹接头
• 热电偶类型：J、K、T、E
• 热端类型：
  • 单或双
  • 接地或不接地
• 护套直径：0.125"、0.188"、0.250"
• 焊接结构

应用

• 航空航天
• 过程
• 防务
• 热熔

性能规格

温度范围：-50°C 至 250°C（-58°F 至 482°F）

压力等级：1,500 psi

绝缘电阻：1,000 兆欧姆 (500 V)，引线到外壳

振动：可在 3 g 峰值水平承受 5 至 500 赫兹的振动 3 小时。符合 ASTM E 644 第 10 部分。

冲击：可在 50 g 峰值水平承受正弦波冲击 11 毫秒。符合 ASTM E 644 第 11 部分。

热电偶温度精度规格

误差限值

类型	温度范围	标准误差限值	特殊误差限值
T	-200°C 至 0°C	±1°C 或 1.5%	未定义 ASTM
	0°C 至 350°C	±1°C 或 0.75%	±0.5°C 或 0.4%
J	0°C 至 750°C	±2.2°C 或 0.75%	±1.1°C 或 0.4%
E	-200°C 至 0°C	±1.7°C 或 1%	未定义 ASTM
	0°C 至 900°C	±1.7°C 或 0.5%	±1°C 或 0.4%
K	-200°C 至 0°C	±2.2°C 或 2%	未定义 ASTM
	0°C 至 1,250°C	±2.2°C 或 0.75%	±1.1°C 或 0.4%

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

• 热电偶类型  E, J, K, T

• 导线/覆层类型  实芯 TFE

参考编号

• TE 内部编号 CAT-TCS0024
