概述

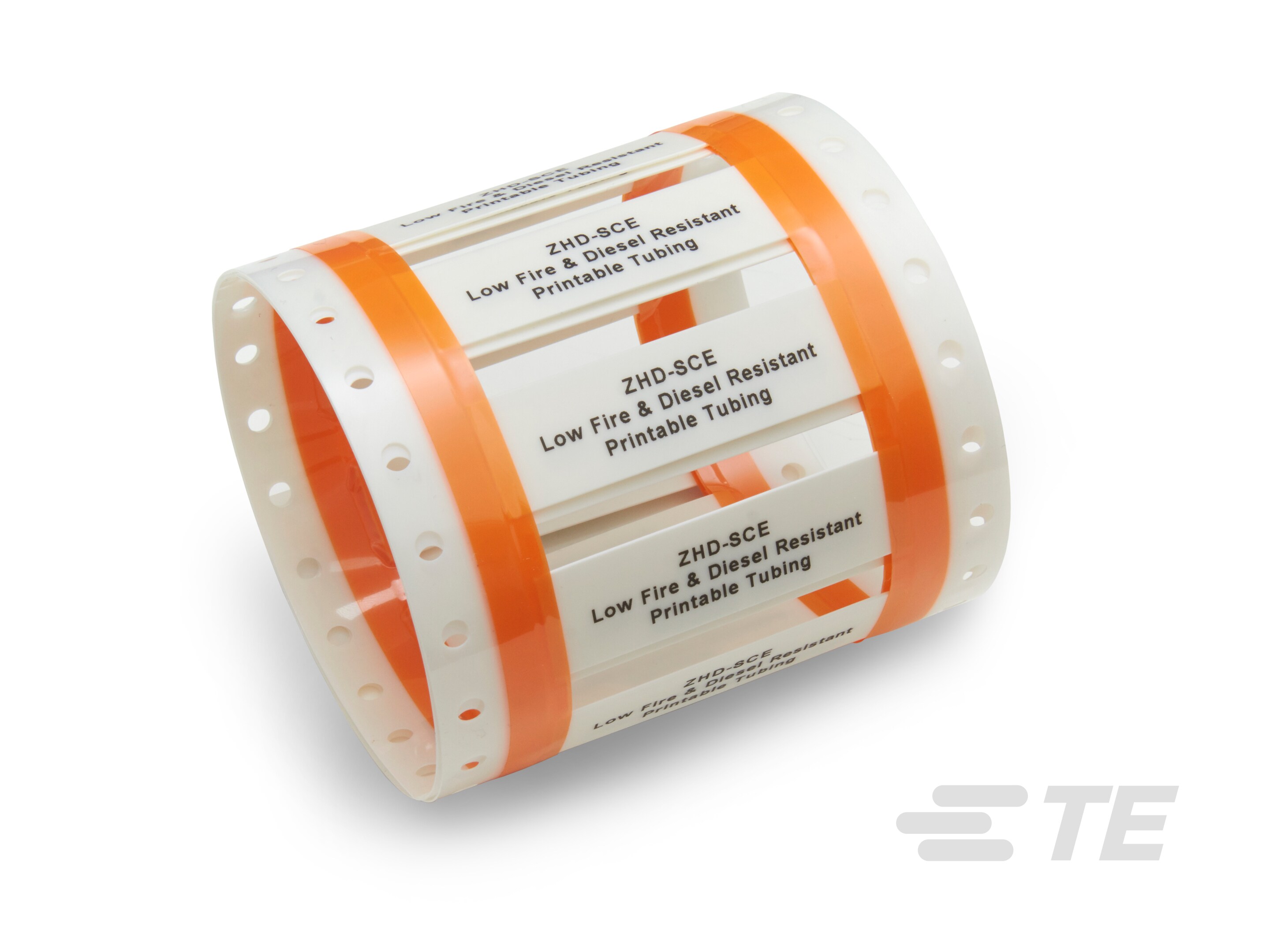

ZHD-SCE 标记套管专为需要极高性能标识套管的应用设计, 且不会影响安全性或功能。ZHD 经过专门设计,具有零卤素和耐柴油特性,弥补了 D-SCE 标记套管和 HX-SCE 标记套管之间的差距。ZHD-SCE 标记套管可用于铁路、船舶、赛车和工业等领域的多种应用中。套管以“梯格”结构提供,并且水平保持在两个聚酯带之间,易于打印和配套。

特性和优点

  • 适用于热转印打印
  • 零卤素
  • 耐柴油
  • 可抵御柴油等主要铁路和工业流体(根据 RW-2536 的定义)的腐蚀
  • 低毒烟气
  • 无火焰传播
  • 收缩比 2:1
工作温度范围

-55oC 至 135oC(-67oF 至 275oF)

规范和认证
  • EN45545-2 R22 HL2
  • EN50343
  • NFPA130
  • BS 6853 Cat II
推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124/T6112DS
色带:1966 - RIBBON
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-263
产品规格表:RW-2536

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 管路类型  分段套管

  • 管路等级  耐流体和低火灾隐患

主体特性

  • 收缩率  2:1

  • 颜色  白色, 黄色

  • 每个套管的标记数  1, 2

尺寸

  • 套管长度 (mm) 25, 50

  • 套管长度 (in) 1, 2

  • Supplied Diameter (mm) 2.4, 3.2, 4.8, 6.4, 9.5, 12.7, 19, 25.4, 38.1

  • Supplied Diameter (in) .094, .126, .189, .25, .375, .5, .73, 1, 1.5

  • 恢复的内径 (mm) 1.1, 1.5, 2.3, 3.1, 4.7, 6.3, 9.5, 12.7, 19

  • 恢复的内径 (in) .047, .06, .09, .125, .187, .25, .375, .5, .75

  • 兼容电缆直径 (mm) 1.2 – 1.9, 1.7 – 2.6, 2.5 – 4., 3.8 – 5.4, 5.5 – 8.1, 6.9 – 10.7, 10.1 – 16.2, 14.2 – 21.5, 20.9 – 33.

  • 兼容电缆直径 (in) .05 – .075, .069 – .105, .1 – .16, .15 – .215, .22 – .32, .26 – .449, .4 – .64, .563 – .85, .825 – 1.3

使用环境

  • 工作温度范围  -55 – 135 °C [ -67 – 275 °F ]

操作/应用

  • 建议的色带  查看打印机色带矩阵

打印机/标签特性

  • 前期划痕数量  1

  • 打印机类型  Thermal Transfer

  • 建议的打印机  查看打印机色带矩阵

包装特性

  • 封装数量  1000, 250
