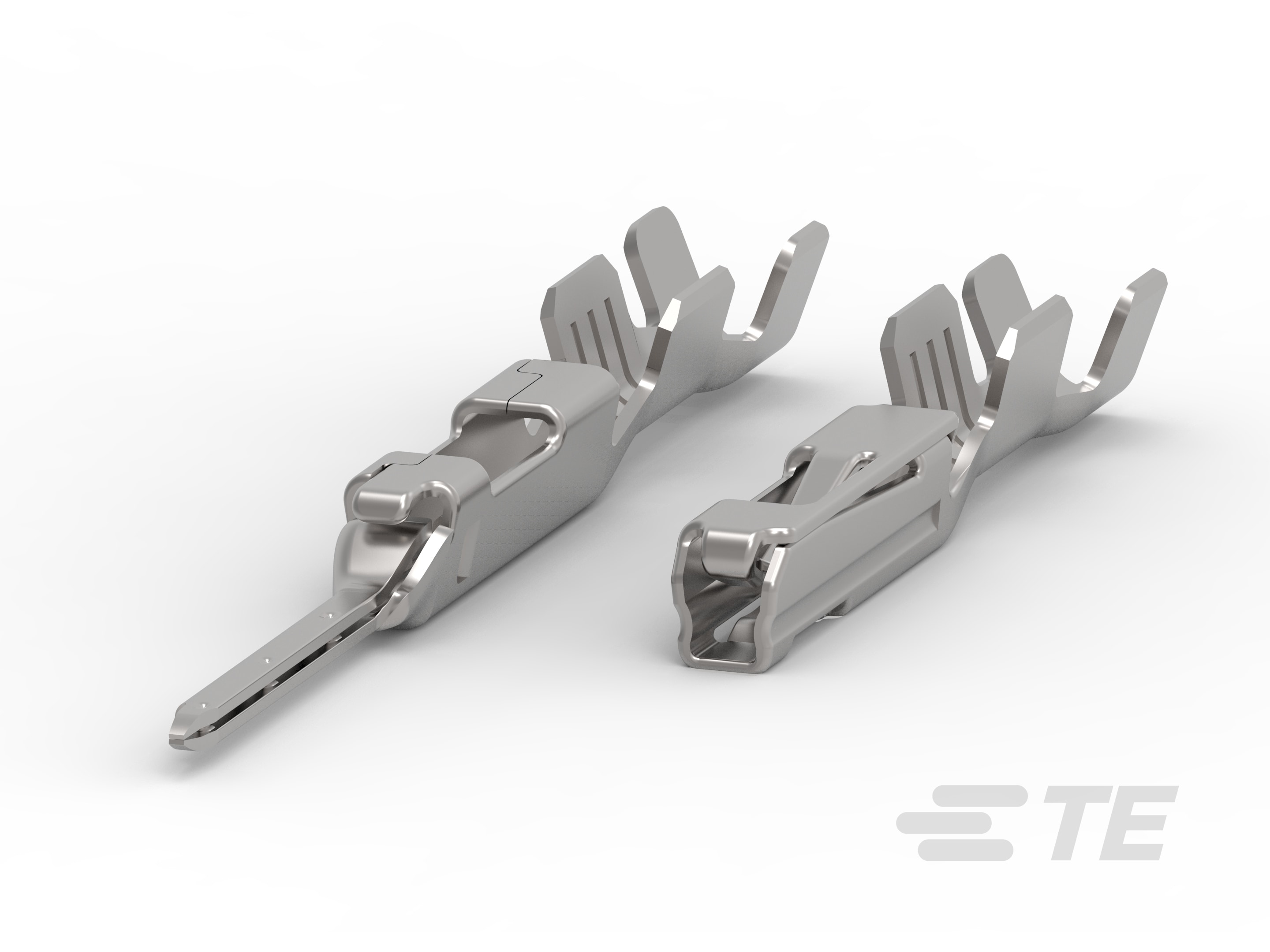

TH/.025 连接器系统，母端和公端

电子版数据手册|

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 20 – 21 | 20 – 18 | 20 | 22 – 20 | 24 – 20 | 26 – 24 | 26 – 22
线径 (mm²): .13 – .35 | .13 – .22 | .22 – .56 | .3 – .5 | .34 – .56 | .37 – .56 | .49 – .56 | .5 – .75 | .5 – .85
对接公端宽度 (mm): .64 | .8
对接公端宽度 (in): .025 | .031
接触面电镀 : 金 (Au) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	主要锁定特性	可密封	对接公端厚度	端子密封类型	线径查找	线径查找	产品端接到	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
025 REC CONTACT	1123343-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .56 mm²	24 – 20 AWG	.64 mm	锡 (Sn)	外壳集成	否	-	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	15.5 mm	-30 – 105 °C	-	-
025 REC CONTACT GOLD FORMING	1123343-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .56 mm²	24 – 20 AWG	.64 mm	金 (Au)	外壳集成	否	-	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	15.5 mm	-30 – 105 °C	-	-
025 REC CONTACT PRETIN L/P CUT	1318143-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.37 – .56 mm²	22 – 20 AWG	.64 mm	锡 (Sn)	锁定枪	否	.64 mm	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	105 °C	15.5 mm	-30 – 105 °C	-	-
.025 SEALED REC CONT	1318329-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .85 mm²	20 – 18 AWG	.64 mm	锡 (Sn)	无尖刃主体	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	120 °C	16.95 mm	-40 – 120 °C	-	-
025 TAB CONT	1376109-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.22 – .56 mm²	24 – 20 AWG	.64 mm	锡 (Sn)	外壳集成	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	21.3 mm	-30 – 105 °C	-	-
025 TAB CONT AU	1376109-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.22 – .56 mm²	24 – 20 AWG	.64 mm	金 (Au)	外壳集成	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG, 23 AWG, 24 AWG	导线	105 °C	21.3 mm	-30 – 105 °C	-	-
0.64 RCPT SEALED TIN STRIP	1612290-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.34 – .56 mm²	24 – 20 AWG	.64 mm	锡 (Sn)	无尖刃主体	是	-	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .51 mm²	20 AWG, 22 AWG, 23 AWG, 24 AWG	导线	140 °C	15.8 mm	-40 – 140 °C	-	-
0.64 RCPT SEALED AU STRIP	1612290-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.34 – .56 mm²	24 – 20 AWG	.64 mm	金 (Au)	无尖刃主体	是	-	单线密封 (SWS)	.2 mm², .25 mm², .3 mm², .51 mm²	20 AWG, 22 AWG, 23 AWG, 24 AWG	导线	140 °C	15.8 mm	-40 – 140 °C	-	-
025 TH TAB CONTACT	1674742-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.37 – .56 mm²	22 – 20 AWG	.64 mm	锡 (Sn)	锁定枪	否	.64 mm	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	15.5 mm	-40 – 105 °C	-	-
REC CONT ASSY S RANGE 025 CLEA	1717148-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.3 – .5 mm²	22 – 20 AWG	.64 mm	锡 (Sn)	无尖刃主体	是	.64 mm	系列密封	.3 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	15.5 mm	-40 – 120 °C	-	-
025 RECEPTACLE CONTACT	1801069-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.37 – .56 mm²	22 – 20 AWG	.64 mm	金 (Au)	锁定枪	否	.64 mm	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	15.5 mm	-40 – 120 °C	-	-
025 RECEPTACLE CONTACT	1801248-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	.64 mm	金 (Au)	锁定枪	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	导线	125 °C	15.5 mm	-40 – 140 °C	-	-
TAB0.64X0.64,TERMINAL	1802190-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.37 – .56 mm²	22 – 20 AWG	.64 mm	锡 (Sn)	无尖刃主体	否	.64 mm	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	100 °C	21.4 mm	-35 – 100 °C	-	-
CONTACT, MALE 0.64, 0.35SQMM	1924968-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.13 – .35 mm²	26 – 22 AWG	.8 mm	锡 (Sn)	无尖刃主体	否	.64 mm	非密封	.13 mm², .2 mm², .32 mm²	22 AWG, 24 AWG, 26 AWG	导线	100 °C	22.95 mm	-40 – 100 °C	-	-
025 RECEPTACLE CONTACT	2005097-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.13 – .22 mm²	26 – 24 AWG	.64 mm	锡 (Sn)	锁定枪	否	.64 mm	非密封	.13 mm², .15 mm², .2 mm²	24 AWG, 25 AWG, 26 AWG	导线	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	15.5 mm	-40 – 120 °C	-	-
025 TAB CONTACT(S)	2005154-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.37 – .56 mm²	20 – 21 AWG	.64 mm	锡 (Sn)	无尖刃主体	否	.64 mm	非密封	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	导线	105 °C	21.3 mm	-40 – 105 °C	-	-
0.64 RCPT SEALED TIN STRIP(L SIZE)	2040168-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.49 – .56 mm²	20 AWG	.64 mm	锡 (Sn)	无尖刃主体	是	.64 mm	系列密封	.5 mm²	20 AWG	线缆	140 °C	15.8 mm	-40 – 140 °C	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 外壳集成 | 无尖刃主体 | 锁定枪
可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 系列密封 | 非密封

接触件特性

端子制造 冲压成形
端子大小 .63mm | .64mm
典型额定电流 (A) 3 | 4 | 5
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 锡
端子类型 公端 | 母端
对接公端宽度 (mm) .64 | .8
对接公端宽度 (in) .025 | .031
接触面电镀 金 (Au) | 锡 (Sn)
对接公端厚度 .64 mm [ .025 in ]

端接特性

线缆端接方法压接
产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) .85 – 1.05 | .95 – 1.7 | .95 – 1.72 | 1.1 – 1.4 | 1.1 – 1.7 | 1.2 – 1.9 | 1.25 – 1.7 | 1.62
兼容的绝缘直径范围 (in) .033 – .041 | .037 – .067 | .04 – .06 | .043 – .067 | .043 – .055 | .043 – .066 | .047 – .074 | .063
兼容的绝缘直径范围 (mm) .85 – 1.05 | .95 – 1.7 | .95 – 1.72 | 1.1 – 1.4 | 1.1 – 1.7 | 1.2 – 1.9 | 1.25 – 1.7 | 1.62
线径 (AWG) 20 – 21 | 20 – 18 | 20 | 22 – 20 | 24 – 20 | 26 – 24 | 26 – 22
线径 (mm²) .13 – .35 | .13 – .22 | .22 – .56 | .3 – .5 | .34 – .56 | .37 – .56 | .49 – .56 | .5 – .75 | .5 – .85
线径查找 (mm²) .13 | .15 | .2 | .25 | .3 | .32 | .35 | .4 | .5 | .51 | .6 | .75
线径查找 (AWG) 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26
公端长度 (mm) 15.5 | 15.8 | 16.95 | 21.3 | 21.4 | 22.95
公端长度 (in) .61 | .62 | .622 | .66 | .84 | .842 | .9

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 140
工作温度（最大值） (°F) 212 | 221 | 248 | 284
工组温度范围 (°C) -40 – 140 | -40 – 100 | -40 – 105 | -40 – 120 | -35 – 100 | -30 – 105
工组温度范围 (°F) -40 – 212 | -40 – 284 | -40 – 221 | -40 – 248 | -22 – 221 | -22 – 212

操作/应用

与电线基础材料兼容铜
符合自动化指南 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

与机构/标准产品兼容 USCAR-21

包装特性

封装方法 Bag | Reel
封装数量 1000 | 7500 | 9000 | 10000 | 12000

其他

端子传导 0 – 24 A（低功率）

参考编号

TE 内部编号 CAT-T319-T273

TH/.025 连接器系统，母端和公端

产品特性

端子类型 : 公端 | 母端

线径 (AWG): 20 – 21 | 20 – 18 | 20 | 22 – 20 | 24 – 20 | 26 – 24 | 26 – 22

线径 (mm²): .13 – .35 | .13 – .22 | .22 – .56 | .3 – .5 | .34 – .56 | .37 – .56 | .49 – .56 | .5 – .75 | .5 – .85

对接公端宽度 (mm): .64 | .8

对接公端宽度 (in): .025 | .031

接触面电镀 : 金 (Au) | 锡 (Sn)

产品类型特性

插座种类 180°

主要锁定特性 外壳集成 | 无尖刃主体 | 锁定枪

可密封 否 | 是

主体特性

端子密封类型 单线密封 (SWS) | 系列密封 | 非密封

接触件特性

端子制造 冲压成形

端子大小 .63mm | .64mm

典型额定电流 (A) 3 | 4 | 5

压接类型 F 型压接

导线端子端接区域电镀材料 金 | 锡

端子类型 公端 | 母端

对接公端宽度 (mm) .64 | .8

对接公端宽度 (in) .025 | .031

接触面电镀 金 (Au) | 锡 (Sn)

对接公端厚度 .64 mm [ .025 in ]

端接特性

线缆端接方法 压接

产品端接到 导线 | 线缆

尺寸

兼容的绝缘直径范围 (mm) .85 – 1.05 | .95 – 1.7 | .95 – 1.72 | 1.1 – 1.4 | 1.1 – 1.7 | 1.2 – 1.9 | 1.25 – 1.7 | 1.62

兼容的绝缘直径范围 (in) .033 – .041 | .037 – .067 | .04 – .06 | .043 – .067 | .043 – .055 | .043 – .066 | .047 – .074 | .063

兼容的绝缘直径范围 (mm) .85 – 1.05 | .95 – 1.7 | .95 – 1.72 | 1.1 – 1.4 | 1.1 – 1.7 | 1.2 – 1.9 | 1.25 – 1.7 | 1.62

线径 (AWG) 20 – 21 | 20 – 18 | 20 | 22 – 20 | 24 – 20 | 26 – 24 | 26 – 22

线径 (mm²) .13 – .35 | .13 – .22 | .22 – .56 | .3 – .5 | .34 – .56 | .37 – .56 | .49 – .56 | .5 – .75 | .5 – .85

线径查找 (mm²) .13 | .15 | .2 | .25 | .3 | .32 | .35 | .4 | .5 | .51 | .6 | .75

线径查找 (AWG) 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26

公端长度 (mm) 15.5 | 15.8 | 16.95 | 21.3 | 21.4 | 22.95

公端长度 (in) .61 | .62 | .622 | .66 | .84 | .842 | .9

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 80 | 85 | 90 | 100 | 105 | 110 | 120 | 125 | 140

工作温度（最大值） (°F) 212 | 221 | 248 | 284

工组温度范围 (°C) -40 – 140 | -40 – 100 | -40 – 105 | -40 – 120 | -35 – 100 | -30 – 105

工组温度范围 (°F) -40 – 212 | -40 – 284 | -40 – 221 | -40 – 248 | -22 – 221 | -22 – 212

操作/应用

与电线基础材料兼容 铜

符合自动化指南 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

与机构/标准产品兼容 USCAR-21

包装特性

封装方法 Bag | Reel

封装数量 1000 | 7500 | 9000 | 10000 | 12000

其他

端子传导 0 – 24 A（低功率）

参考编号

TE 内部编号 CAT-T319-T273
