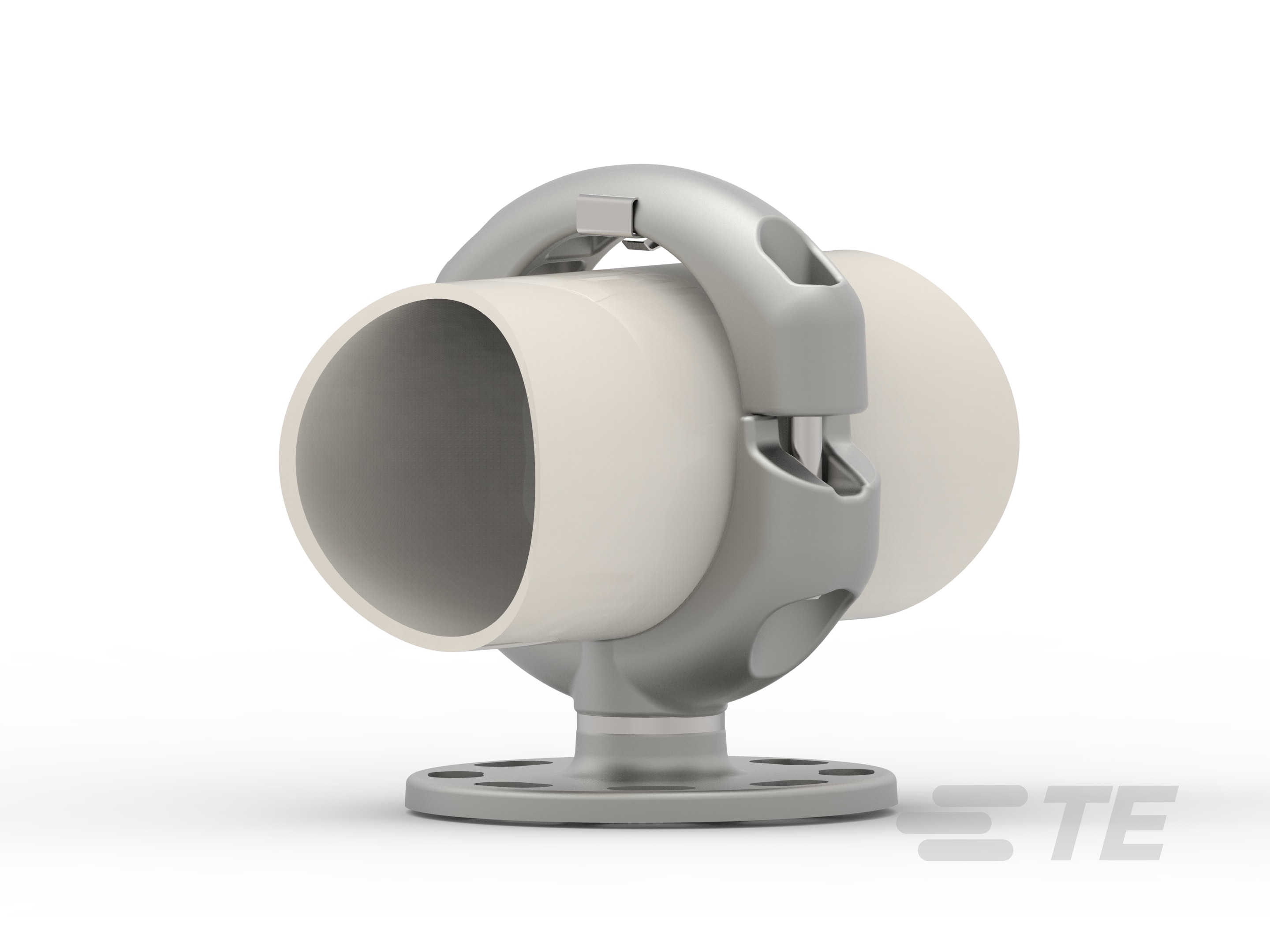

高压刚性总线连接器

高压刚性总线连接器-CAT-SIMABUS
  • SIMEL
|
  • SIMEL SIMABUS
我们的 SIMABUS 高压刚性总线连接器和夹具用于交流和直流应用中的刚性总线连接，同时提供公制和英制尺寸。
更多 更少

产品特性

  • 机械式连接器产品类型 : 减振器, 单母排支架, 双母排支架, 可调肘形头, 引出母排支架, 扩展终端, 接地箍筋, 柔性接头母排支架, 母排支架接头, 母排连接器, 母线耦合器, 滑动端子, 电晕屏蔽端盖, 硬件, 端子连接器, 端盖, 管接头, 管接头和引线, 终端垫衬, 膨胀连接器, 螺栓连接器, 连接器

  • 安装技术 : 栓接母线接头, 栓接, 栓接母线附件, 栓接母线引出, 栓接母线支架, 栓接母线端子

  • 电压等级 (kV): ≤ 550, ≤ 500

  • 兼容导体材料 : 铜, 铝, 铝合金

  • 导体类型 : 100 mm 管, 100 mm 管 – 30 mm 螺栓, 120 mm 管, 160 mm 管, 200 mm 管, 250 mm 管, 80 mm 管, 母排, 管, 绞线, 螺柱

概述

我们的 SIMABUS 高压刚性总线连接器 用于高达 500 kV（相对相电压）的交流和直流应用中的刚性总线连接。该系列包括机械支撑、接头、引出和与终端设备（螺栓和垫）的连接以及接地箍筋、端盖/屏蔽层和挡片等附件。

公制系列包括适用于 80MM O/D 到 250MM O/D 的铝管导线的产品。

英制系列包括适用于 2.5" - 6" 的铝管导线的产品（SPS 和 EHPS 尺寸）。

gray bar

主要特性

  • 模块化设计：其配置几乎适用于任何母线尺寸
  • 提供可贯穿整个设计的灵活性，既可用于新应用，也可用于改装应用
  • 出色电气性能
  • 高强度机械元件
  • 高品质铸造元件
公制和英制系列技术数据 Simabus
gray bar
  1. 模块化变电站高压连接器（英语）

为支持需求的不断增长，变电站须具有相应的传输能力和稳健性，以确保能够随时为有需求的地方供应电流。安装在新变电站或经过改造的变电站中的连接器可帮助您提升变电站的可靠性、稳健性和性能。但更重要的是，合适的连接器能够缩短安装时间和成本，并减少电力损耗。这就是我们 TE Connectivity 的高压变电站连接器的作用。

simabus 模块化变电站连接器

观看网络研讨会

gray bar

了解我们的高压变电站连接器系列

  • 变电站连接器

    我们的机械变电站连接器可用于刚性总线连接，适用架空铝制柔性导线。它们可替代多种类型的连接器，从而能缩短交货周期、消除浪费并提高变电站的性能。

可靠的电网连接网络研讨会系列

可靠的电网连接网络研讨会系列

加入我们的技术专家团队，他们在我们的网络研讨会系列中提出了可应对配电网络挑战的解决方案。

能源市场分销商

按国家/地区查看我们的能源市场授权分销商。
常见问题

常见问题解答

问：TE 的 SIMABUS 和 SIMAFLEX 有什么区别？

答：我们的高压变电站连接器可分为两类：刚性总线（铝管）或柔性电缆（电缆导线）。SIMABUS 是用于刚性铝总线的连接器，而 SIMAFLEX 是用于柔性铝电缆的连接器。



问：SIMABUS 刚性总线连接器的安装方法是什么？

答：我们的 SIMABUS 是用于铝总线的螺栓连接器，以及可用于铜导体的双金属套管。



问：SIMABUS 连接器涵盖的电压范围是多少？

答：我们的 SIMABUS 涵盖的电压范围为 63 至 550 kV。



问：制造 SIMABUS 变电站连接器的标准是什么？

答：我们按照 IEC 和 ANSI/NEMA 标准制造和测试我们的 SIMABUS 连接器。就 ANSI/NEMA 标准而言，我们的连接器制造和测试均符合 ANSI CC1-2009 要求。可应要求提供测试报告和其他信息。



规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 螺钉尺寸  30, 40, 50, 60

  • 安装技术  栓接母线接头, 栓接, 栓接母线附件, 栓接母线引出, 栓接母线支架, 栓接母线端子

结构特性

  • 表观检查  否

  • 螺栓数量  1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 13

电气特征

  • 电压等级 (kV) ≤ 550, ≤ 500

主体特性

  • 兼容导体材料  铜, 铝, 铝合金

  • 导体类型  100 mm 管, 100 mm 管 – 30 mm 螺栓, 120 mm 管, 160 mm 管, 200 mm 管, 250 mm 管, 80 mm 管, 母排, 管, 绞线, 螺柱

  • 主要产品材料  铜, 铝, 铝合金

  • 阻塞  否, 是

尺寸

  • 内径范围 (mm) 57.15, 60, 68, 69.85, 70, 80, 85.72, 90, 90.48, 92, 95, 104, 120, 122, 122.24, 124, 128.2, 131, 134, 140, 141.29, 148, 180, 184, 222

  • 螺栓头尺寸（对边） (mm) 17, 19

  • 兼容导体截面范围 - 主线 (mm²) 16, 36.6, 38.5, 70, 73.03, 80, 88.9, 100, 101.6, 114.3, 120, 125, 140, 141, 141.3, 150, 160, 168.2, 200, 250

  • 内径范围 (mm) 57.15, 60, 68, 69.85, 70, 80, 85.72, 90, 90.48, 92, 95, 104, 120, 122, 122.24, 124, 128.2, 131, 134, 140, 141.29, 148, 180, 184, 222

  • 内径范围 (in) 2.25, 2.36, 2.67, 2.75, 2.76, 3.12, 3.14, 3.15, 3.5, 3.54, 3.62, 3.74, 4.09, 4.72, 4.8, 4.81, 4.88, 5.04, 5.16, 5.27, 5.51, 5.56, 5.83, 7.08, 8.74, 8.74 – 8.47

  • 掌孔直径  14, 14.3, 14.5, 16, 16.5, 17, 18

操作/应用

  • 电源元件应用类型  变电站, 室内使用, 室外使用

  • 机械式连接器产品类型  减振器, 单母排支架, 双母排支架, 可调肘形头, 引出母排支架, 扩展终端, 接地箍筋, 柔性接头母排支架, 母排支架接头, 母排连接器, 母线耦合器, 滑动端子, 电晕屏蔽端盖, 硬件, 端子连接器, 端盖, 管接头, 管接头和引线, 终端垫衬, 膨胀连接器, 螺栓连接器, 连接器

行业标准

  • NEMA 间距（2 孔）  是

  • 与已批准的标准产品兼容  ANSI/NEMA CC1-2009, IEC, IEC 62271-1, NEMA

  • 与机构/标准产品兼容  IEC, NEMA

产品供货情况

  • 产品供货情况  亚洲（中国除外）, 全球, 拉丁美洲, 欧洲、中东和非洲, 美洲

其他

  • 导体规格类型  AAC/AAAC, ACSR, AWG, 公制

参考编号

  • TE 内部编号 CAT-SIMABUS
