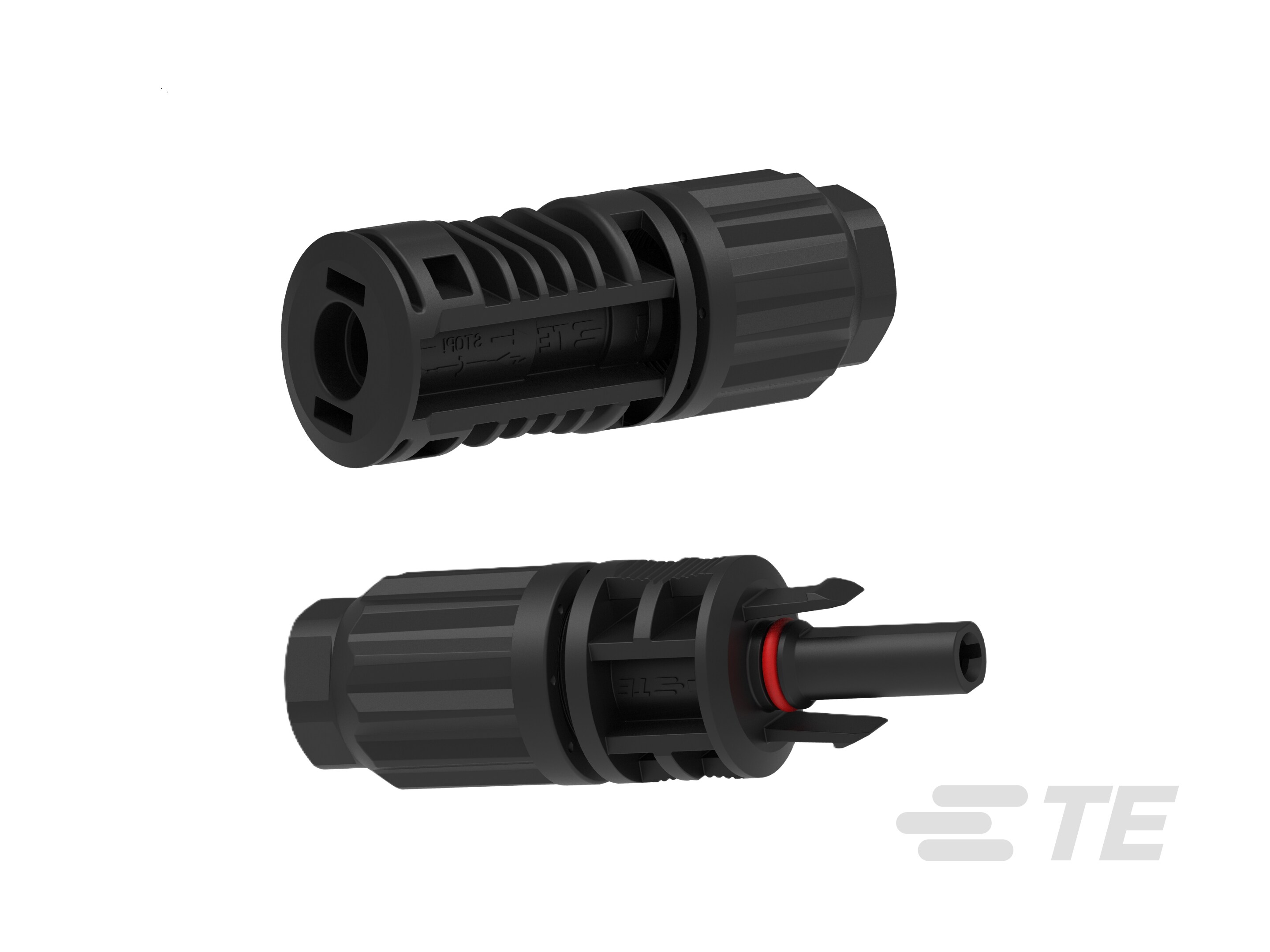

SOLARLOK PV5光伏连接器
- 数据手册 |
产品特性
-
光伏连接器类型 : 压接端子 | 电缆耦合器
-
光伏连接器种类 : 插头 | 插座
-
T 型分支种类 : 插座到插头
-
端子基材 : 铜合金
-
键控类型 : 正极 | 负极
兼容6-8 AWG (10-16 mm²) 额定用于1500 VDC太阳能应用的光伏线缆，包括逆变器、微型逆变器、汇流箱和直流优化器。

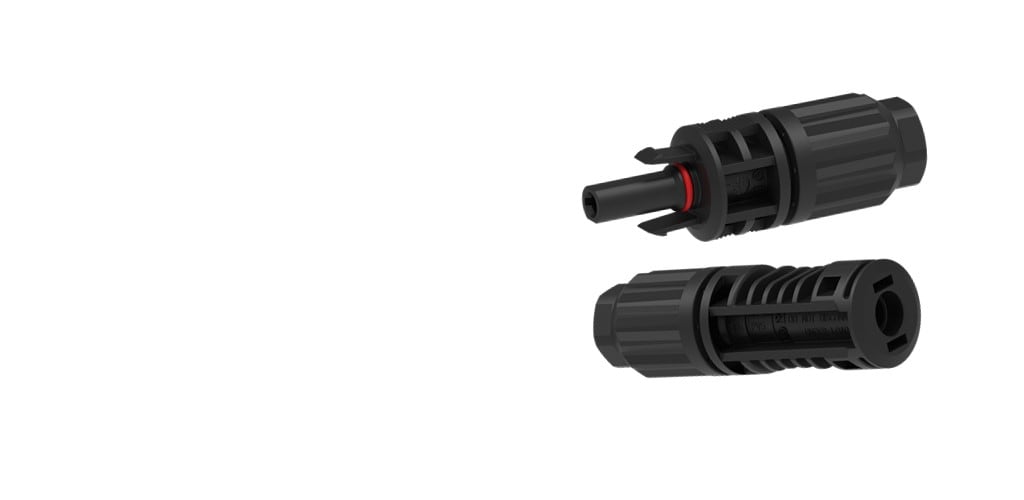

TE SOLARLOK PV5 光伏连接器适配外径为6.9毫米（0.27英寸）至10毫米（0.39英寸）的线缆，额定电压为1500 VDC。符合UL、IEC和NEC 2008/2011标准，与SOLARLOK PV4-S、SOLARLOK Safe Locks和SLK 2.0连接器兼容。
我们的SOLARLOK PV5连接器采用标准太阳能接口 (SSI)，支持在接线盒、面板安装和线束中的多种应用。易于安装，适用于机器和现场应用，符合NEC退耦要求。
关键特性
- 单触点适配8 AWG和6 AWG (10-16mm²) 线缆
- 适用于单层/双层护套、2级/5级线缆
- 通过UL 6703和IEC 62852标准认证
- 超越UL标准测试：带载情况下通过TC600和TS1200测试
- 低接触电阻（<0.25 mΩ），功率损耗极小
- 镀银压接，抗微动腐蚀和热蠕变
- 在端子处测量载流量，额定值更精确：
- 根据IEC 62852在85°C (185°F) 下：10平方毫米为65A，10平方毫米为57A
- 根据UL 6703在65°C (149°F) 下：8 AWG为70A，6 AWG为55A
- 蝠翼结构提供均匀压缩和更高性能
- IP68防护等级防水连接——即使在1米水深下浸泡24小时仍能可靠工作
- 符合NEC 2008/2011标准，安全更有保障（需使用退耦工具）
- 标准太阳能接口，可与PV4-S和Safe Lock连接器插配
应用领域
我们的 SOLARLOK PV5 连接器专为截面积为10-16 mm²或8-6 AWG的1500 VDC光伏装置而设计。观看我们的安装视频。
常见问题
问：TE SOLARLOK PV5连接器可以使用哪些截面积的线缆？
答：我们的SOLARLOK PV5连接器使用相同的端子和外壳，既适用于8 AWG (10 mm²)，也适用于6 AWG (16 mm²) 线缆。
问：TE光伏连接器采用何种接口？
答：所有TE光伏连接器，包括PV5、PV4-S和SLK 2.0，均使用标准太阳能接口，提供顺畅可靠的连接。
问：TE SOLARLOK PV5连接器安装后可以解锁并重复使用吗？
答：可以。我们的SOLARLOK PV5连接器安装后可以解锁并与其他连接器重新插配。但是，与市场上所有其他太阳能连接器一样，它们不得重新安装到不同的线缆上。
问：TE对SOLARLOK PV5连接器进行了哪些超出标准IEC和UL要求的附加测试？
答：我们的SOLARLOK PV5连接器超越了标准合规性：
- IP68：要求1米水深浸泡1小时；TE对PV5测试了24小时。
- IEC热冲击（IEC 62852 §6.3.11）：求200次循环；PV5完成了1,200次循环。
- UL热循环（UL 1703 §35）：未要求在带载下进行；PV5在额定电流下完成了200次循环。
问：TE光伏连接器的预估产品寿命是多少？
答：我们的光伏连接器专为长期耐用性而打造。它们已成功通过IEC和UL标准测试，并经过精心设计，能在严苛的实际环境条件下保持可靠的性能。
问：相同的端子可以用于8 AWG (10 mm²) 和6 AWG (16 mm²) 线缆吗？
答：可以。我们的SOLARLOK PV5连接器使用相同的端子和外壳，既适用于8 AWG (10 mm²)，也适用于6 AWG (16 mm²) 线缆。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
光伏连接器类型 压接端子 | 电缆耦合器
-
光伏连接器种类 插头 | 插座
结构特性
-
T 型分支种类 插座到插头
-
键控类型 正极 | 负极
电气特征
-
电压等级 (kV) 1.5
接触件特性
-
端子基材 铜合金
壳体特性
-
壳体颜色 黑色
-
外壳材料 聚苯醚 (PPE) + 聚苯乙烯 (PS)
尺寸
-
线径 (AWG) 6 – 8 | 8 – 6
-
线径 (mm²) 10 – 16
行业标准
-
与机构/标准产品兼容 IEC | UL
-
IP 等级 IP68
产品供货情况
-
产品供货情况 美洲
