概述
我们的 SOLARLOK PV4-S 型产品已通过 UL 6703 和 IEC 62852 标准认证,且防护等级达到 IP68(1 米水深 / 24 小时浸泡)。

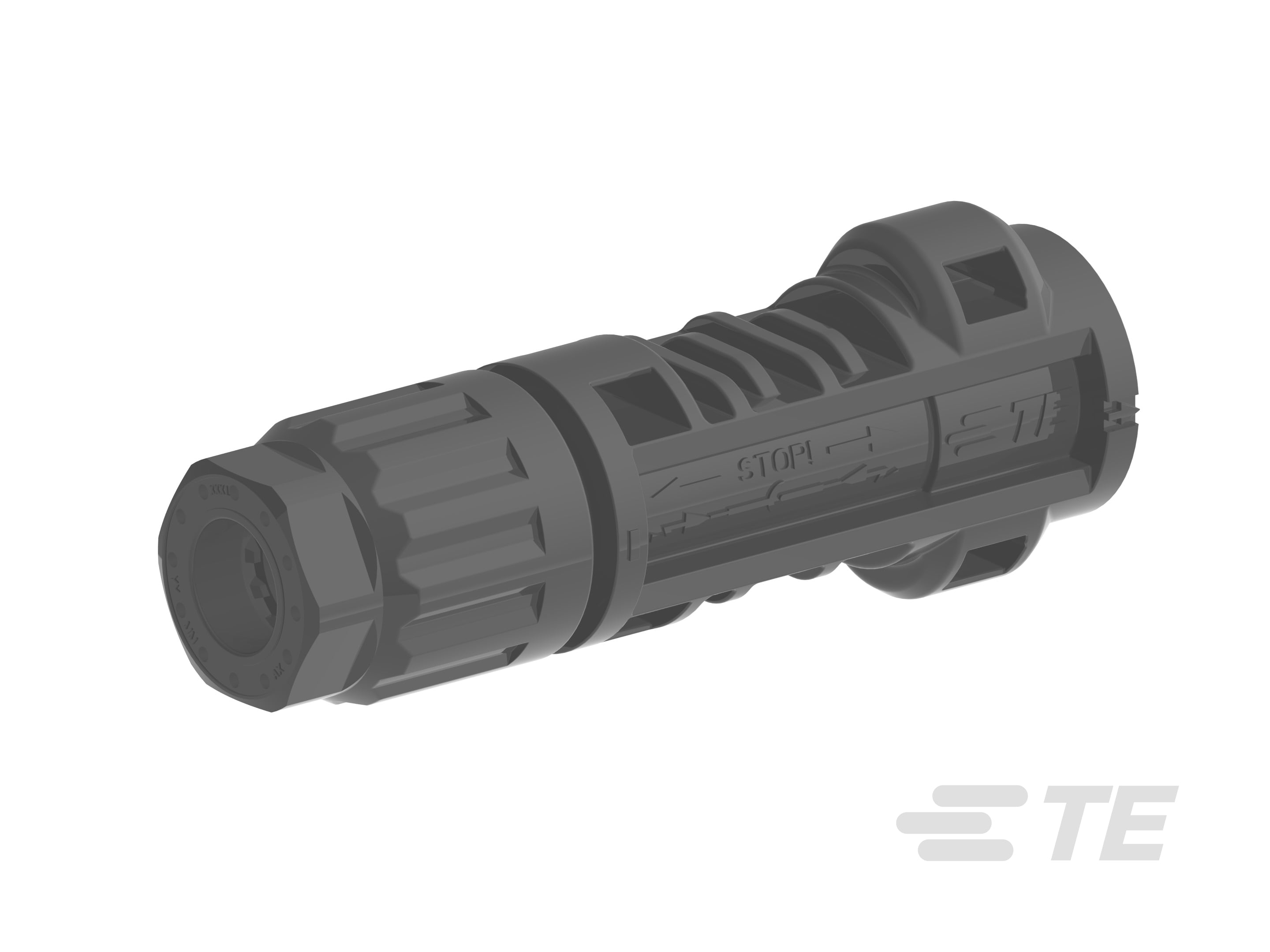

我们的 SOLARLOK PV4-S 直流夹接连接器是典型的传统连接器,采用标准光伏接口。 适用于接线盒内、太阳能电池板直连场景,以及用于现场安装的线束和跨接线。适用于 1500V 直流电缆连接解决方案。

SOLARLOK PV4-S 型直流压接连接器防护等级为 IP68。根据国际标准定义,该防护等级意味着:连接器可耐受水下浸泡环境,最大浸泡深度为 1 米,最长浸泡时间可达 24 小时;同时具备足够的防护能力,可抵御灰尘、污物及沙尘侵入。此项测试是基于欧洲标准气候条件开展的,旨在确保即便在最恶劣的环境下,也能保证连接的可靠性 —— 该产品的预估现场使用寿命超过 20 年。它们甚至已在俄罗斯一座漂浮式太阳能电站中成功应用,该电站所处环境极端寒冷。

我们的连接器接触电阻低 (≦ 0.3mΩ),可减少功率损耗,且符合 NEC 2008/2011 标准中关于解耦所需的工具要求。它们采用 100% 的原始原材料,享受两年保修。

gray bar
gray bar
  1. SOLARLOK PV4-S 连接器安装视频(英文版)

我们的 SOLARLOK PV4-S 直流压接连接器专为 1500V PV 安装而设计。观看我们的安装视频。

常见问题

常见问答解答

问:对于一座 25 兆瓦的光伏电站,TE 预计需要多少个 SOLARLOK 直流压接连接器?

答:根据行业常规经验法则,一座 1 MW 的光伏电站通常需要 300 套连接器。因此,对于一个 25MW 的光伏项目,需要 7,500 套 PV4-S 连接器。我们所说的 “一套” 指的是一对已配对的连接器,即一个公端连接器和一个母端连接器。



问:光伏电池板交付时通常已预装连接器,TE 的 SOLARLOK 连接器与哪些(预装连接器)兼容?

答:我们的 SOLARLOK 系列连接器采用标准光伏接口,因此与市面上几乎所有其他光伏接口均兼容。



问:TE 的 SOLARLOK 2.0 直流连接器和 PV4-S 连接器是否采用相同的接口?

是的。我们的 SLK 2.0 和 PV4-S 连接器采用标准光伏接口。



问:TE 的 SOLARLOK 直流压接连接器中,允许的绝缘层厚度最小值和最大值分别是多少?

答:我们的 PV4-S 型连接器可适配 EN50618/IEC 62930 标准范围内的电缆。但是,我们定义了 5.9 至 7.2mm 的具体范围。



问:锁定并使用 TE 的 SOLARLOK 直流压接连接器后,能否将其解锁并重复使用?

答:我们的 PV4-S 型连接器在安装到电缆上后,虽可解锁,但严禁重复使用 —— 市面上所有其他光伏连接器的使用规范亦如此。



问:TE 的 SOLARLOK PV4-S 型直流连接器,其预估产品使用寿命是多久?

答:我们的 PV4-S 型连接器已成功通过国际电工委员会 (IEC) 和美国保险商试验所 (UL) 的标准测试。国际电工委员会 (IEC) 测试是依据欧洲标准气候条件开展的,旨在确保我们的连接器即便在恶劣环境下,也能保证连接的可靠性。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 光伏连接器类型  压接端子 | 电缆耦合器 | 跳接电缆

  • 光伏连接器种类  插头 | 插头-插座 | 插座

结构特性

  • T 型分支种类  插座到插头

  • 键控类型  Plus | 减去

电气特征

  • 电压等级 (kV) 1.5

接触件特性

  • 端子电镀材料 

  • 端子基材  铜合金

壳体特性

  • 壳体颜色  橙色 | 蓝色 | 黑色

  • 外壳材料  聚碳酸酯 (PC) | 聚苯醚 (PPE) + 聚苯乙烯 (PS)

尺寸

  • 线径 (AWG) 10 | 12 – 10 | 12 – 14 | 12

  • 线径 (mm²) 3.31 – 2.08 | 4 – 6 | 4 | 6

行业标准

  • 与机构/标准产品兼容  UL

  • IP 等级  IP68

产品供货情况

  • 产品供货情况  亚洲 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

包装特性

  • 封装数量  50 | 72 | 1000 | 7000 | 8500

其他

  • 电缆组件长度 (m) .3 | .5 | 1 | 1.1 | 2

  • 电缆组件长度 (ft) .99 | 1.64 | 3.28 | 3.61 | 6.56

参考编号

  • TE 内部编号 CAT-PV4-S
