压力和温度传感器

压力和温度传感器-CAT-PTT0038

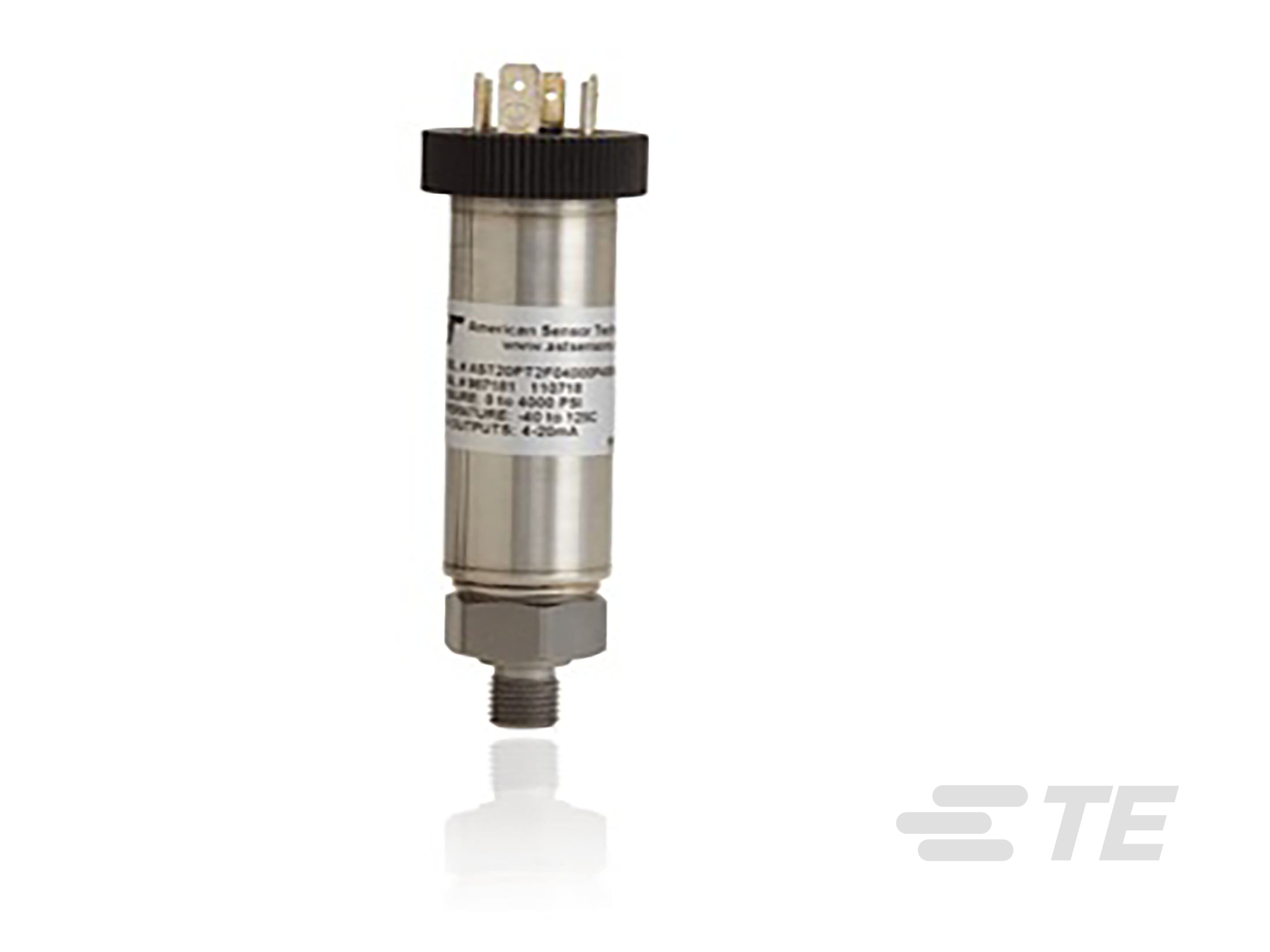

  • AST20PT
AST20PT 压力和温度传感器可提供来自同一设备的两个独立电压或 4-20 mA 输出。
更多 更少
联系我们

产品特性

  • 压力传感器类型 : 工业级压力传感器

  • 压力 (bar): .68 | 1.72 | 2 | 3.44 | 5 | 6.89 | 10.34 | 13.78 | 17.23 | 20.68 | 40 | 103.42 | 250 | 344.73 | 350 | 400

  • 压力 (psi): 1.973 | 10 | 25 | 29 | 40 | 50 | 72.5 | 100 | 150 | 200 | 250 | 300 | 400 | 1500 | 3000 | 3625 | 5000 | 5076.3

  • 压力类型 : 混合 | 量规

  • 电源电压范围 (V): 10 – 28

  • 输出信号类型 : 0 – 10 V | 0 – 5 V | 1 – 10 V | 1 – 5 V | 4 – 20 mA

概述

AST20PT 压力和温度传感器采用电压和 4-20 mA 输出设计。 这是一款数字补偿型压力和温度双输出变送器，支持单一过程点测量，可减少过程渗透点和泄漏。Krystal Bond™ 技术可提供卓越的非线性和非重复性。标准特点包括 0.1% BFSL 精度和最低 2 倍耐受压力。AST20PT 还可提供半定制和定制设计。

特点

  • ASIC 补偿
  • 极佳的温度性能
  • 实时热补偿
  • 实时线性校正
  • 调节功能
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 压力传感器类型  工业级压力传感器

  • 压力类型  混合 | 量规

结构特性

  • 电气连接  10 英尺电缆 | 2 英尺电缆 | 6 针 Bendix PT06A | DIN 43650A | M12x1 | 小型 DIN 43650C | 无连接器 | 电缆

电气特征

  • 电源电压范围 (V) 10 – 28

主体特性

  • 端口材料  17-4PH | 316L | 合金 C276

尺寸

  • 产品直径  25.4 mm [ 1 in ]

  • 产品长度 (mm) 88.6 | 89.66 | 115.8 | 118.3 | 126.2 | 128.5 | 677.6 | 690.3 | 3078.4 | 3101.3

  • 产品长度 (in) 3.49 | 3.53 | 4.56 | 4.66 | 4.97 | 5.06 | 26.68 | 27.18 | 121.2 | 122.1

使用环境

  • 压力 (bar) .68 | 1.72 | 2 | 3.44 | 5 | 6.89 | 10.34 | 13.78 | 17.23 | 20.68 | 40 | 103.42 | 250 | 344.73 | 350 | 400

  • 压力 (psi) 1.973 | 10 | 25 | 29 | 40 | 50 | 72.5 | 100 | 150 | 200 | 250 | 300 | 400 | 1500 | 3000 | 3625 | 5000 | 5076.3

  • 工组温度范围 (°C) -40 – 85 | -40 – 125

  • 工组温度范围 (°F) -40 – 185 | -40 – 257

操作/应用

  • 输出信号类型  0 – 10 V | 0 – 5 V | 1 – 10 V | 1 – 5 V | 4 – 20 mA

  • 耐压范围  2X 等级 | 2X，最小值

  • 压力精度  ±0.1% FSO

其他

  • 传感器选件  无选项

  • 端口接头  1/2 MNPT | 1/4 MNPT | 1/8 MNPT | F250C 母端

参考编号

  • TE 内部编号 CAT-PTT0038
