概述

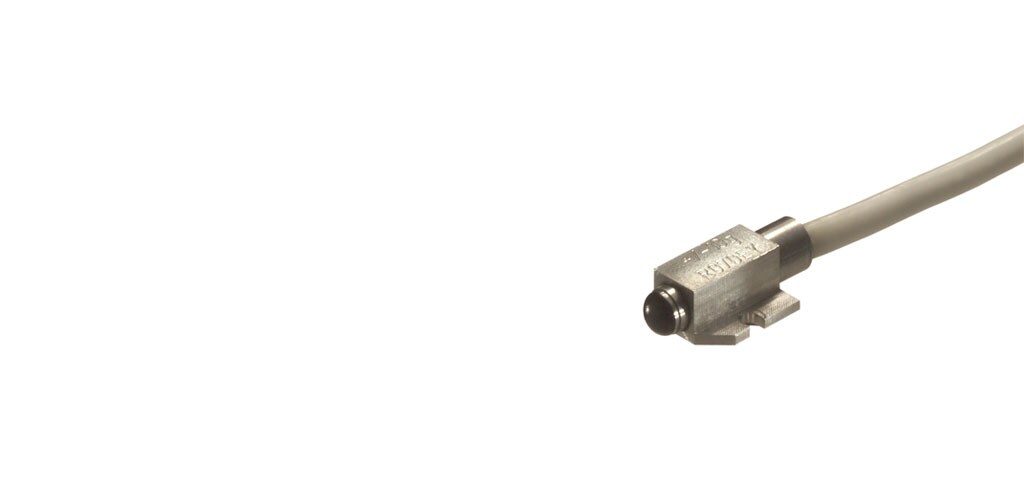

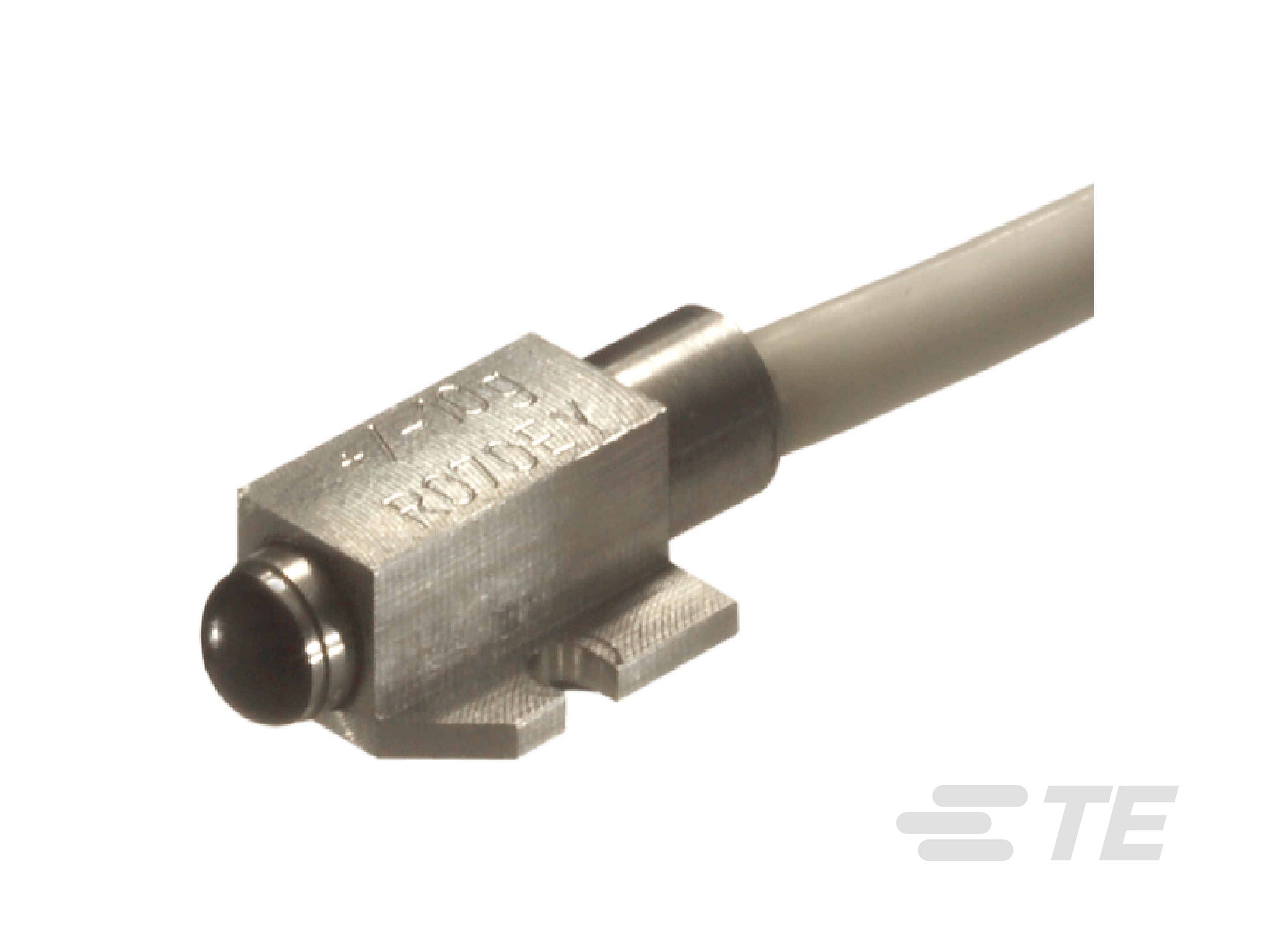

NCAP 行人碰撞测试传感器是一款专为 ATD 行人碰撞和头部形状测试而设计的临界流体阻尼加速度传感器。

该加速度传感器已通过欧洲 NCAP 认证,用于虚拟碰撞和头部形状测试应用,其适用范围从 ±50g 至±2000g。 该传感器采用硅应变片,半桥结构,额定阻抗为 1500Ω。设计中还采用了整体机械超限停止技术,用于高 G 保护。EGAS-S398C 型加速度传感器进行了温度补偿以实现低漂移性能。热补偿电路安装在直插式电缆模块中。

优势

  • 标准 <10mV ZMO
  • 线性 <1%
  • 横向灵敏度 <1%
  • 2-10Vdc 激励电压
  • 0.7 临界阻尼比
  • 柔性、低噪音电缆

应用

  • 行人碰撞测试
  • ATD 头部形状测试
  • 冲击和碰撞测试
  • 瞬变跌落测试
  • 头盔碰撞测试
orange bar

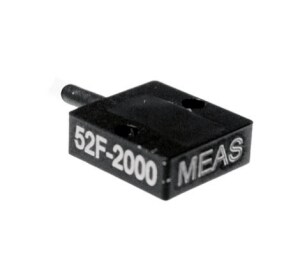

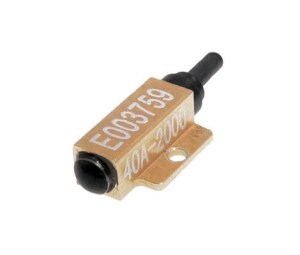

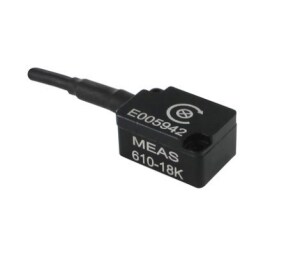

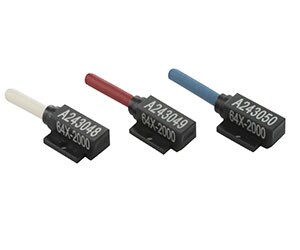

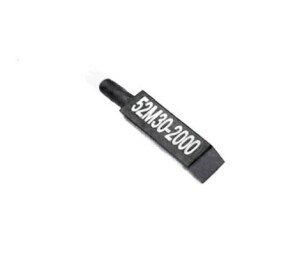

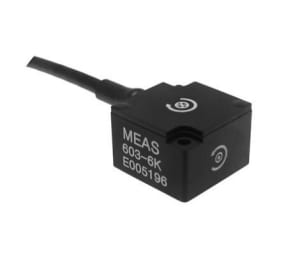

其他汽车安全传感器



规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器封装  即插即用

  • 加速度计类型  MEMS DC

  • 加速度传感器产品类型  MEMS 加速度传感器

结构特性

  • 电气连接  一体式电缆

电气特征

  • 零加速输出 (mV) ±10

  • 励磁电压范围 (VDC) 2 – 10

主体特性

  • 主要产品材料  阳极氧化铝

  • 产品重量  3.6 g [ .126 oz ]

  • 感应轴数  Uniaxial

机械附件

  • 传感器安装类型  螺钉安装

使用环境

  • 工组温度范围  -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 输出电流类型  直流

其他

  • 非线性 (FSO) (%) ±.1

  • 加速度范围 (±) (g) 50, 100, 250, 500, 1000, 2000

  • 灵敏度 (mV/g) .035, .07, .14, .28, .7, 1.4

参考编号

  • TE 内部编号 CAT-PPA0122
