符合 SAE J211/J2570 标准的碰撞测试加速度传感器

符合 SAE J211/J2570 标准的碰撞测试加速度传感器-CAT-PPA0015
  • MEAS
|
  • MEAS 64

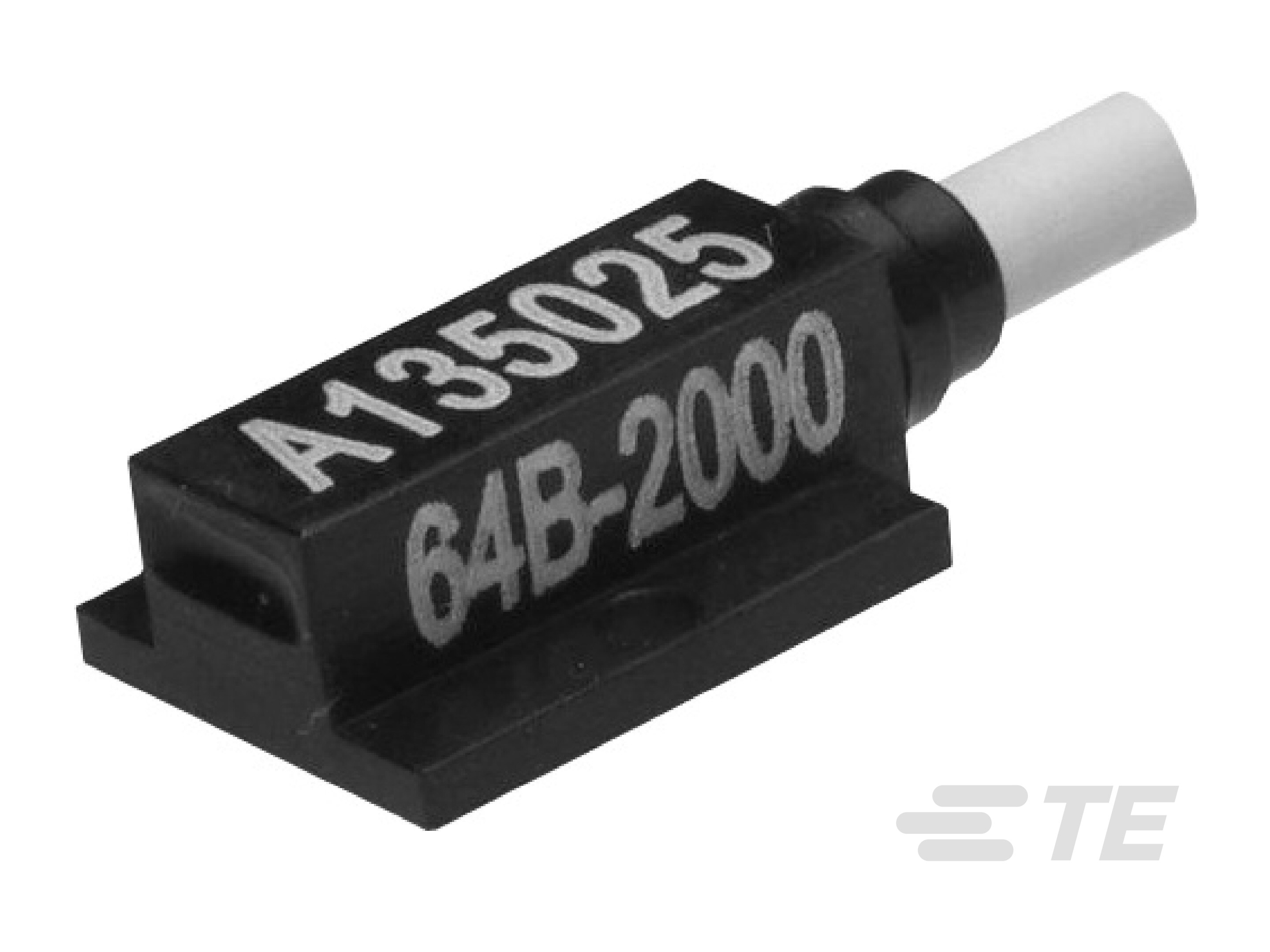

64B 型加速度传感器基于先进的压阻式 MEMS 传感元件，可提供优异的动态范围和稳定性。专为碰撞区和拟人化假人器械应用而设计。
更多 更少

产品特性

  • 加速度计类型 : MEMS DC

  • 加速度传感器产品类型 : MEMS 加速度传感器

  • 感应轴数 : Uniaxial

  • 频率响应 (Hz): 0-1400 到 0-7000, 0-1500, 0-1900, 0-2000, 0-2800

  • 满量程输出电压 (VDC): ±.1

概述

64B 型加速度传感器 采用全桥输出结构，具有先进的气体阻尼特性，可实现卓越的抗冲击性能和 >8kHz 的平滑频率响应。这款加速度传感器具有 <3% 的标准串扰精确度（提供 <1% 的选项）、<±25mV 的标准 ZMO，以及 <±1.0% 的线性精确度规格。



这款传感器完全封装在 Stycast 中，符合 IP66 环保等级。标称 4000Ω 电桥阻抗限制了电流消耗，从而加快了预热时间，显著减小了漂移，这与市场上的低阻抗设计不同，这些产品由于仪表的加热效应，需要更长的预热时间。

特色

  • 先进的压阻式 MEMS 传感器
  • 出色的碰撞测试精度
  • 符合 SAE J211/J2570
  • 符合 ISO 6487
  • 动态范围：±50g 到 ±6000g
  • 机械过载限位器



规范

  • 标准 <3% 横向灵敏度
  • 带宽 >8kHz
  • 标准 <20mV ZMO
  • 线性 <1%
  • 10,000g 冲击防护
  • 2-10Vdc 激励电压
  • IP66 环境密封
  • 最佳气态阻尼
  • 预热时间 <10 秒



应用

  • 拟人化假人器械应用
  • 碰撞区测试
  • 行人碰撞测试
  • 汽车安全测试应用
  • 冲击和碰撞测试
  • 瞬态下落测试
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器封装  即插即用

  • 加速度计类型  MEMS DC

  • 加速度传感器产品类型  MEMS 加速度传感器

结构特性

  • 电气连接  一体式电缆

电气特征

  • 励磁电压范围 (VDC) 10, 2 – 10

  • 零加速输出 (mV) ±25

  • 满量程输出电压 (VDC) ±.1

信号特征

  • 频率响应 (Hz) 0-1400 到 0-7000, 0-1500, 0-1900, 0-2000, 0-2800

主体特性

  • 主要产品材料  阳极氧化铝

  • 产品重量  1 g [ .035 oz ]

  • 感应轴数  Uniaxial

机械附件

  • 传感器安装类型  螺钉安装

使用环境

  • 工组温度范围  -40 – 121 °C [ -40 – 250 °F ]

操作/应用

  • 输出电流类型  直流

行业标准

  • IP 等级  IP66

其他

  • 非线性 (FSO) (%) ±1

  • 加速度范围 (±) (g) 100, 200, 500, 2000, 6000

  • 灵敏度 (mV/g) .04, .1, .14, .3, .6, 1.4

参考编号

  • TE 内部编号 CAT-PPA0015
