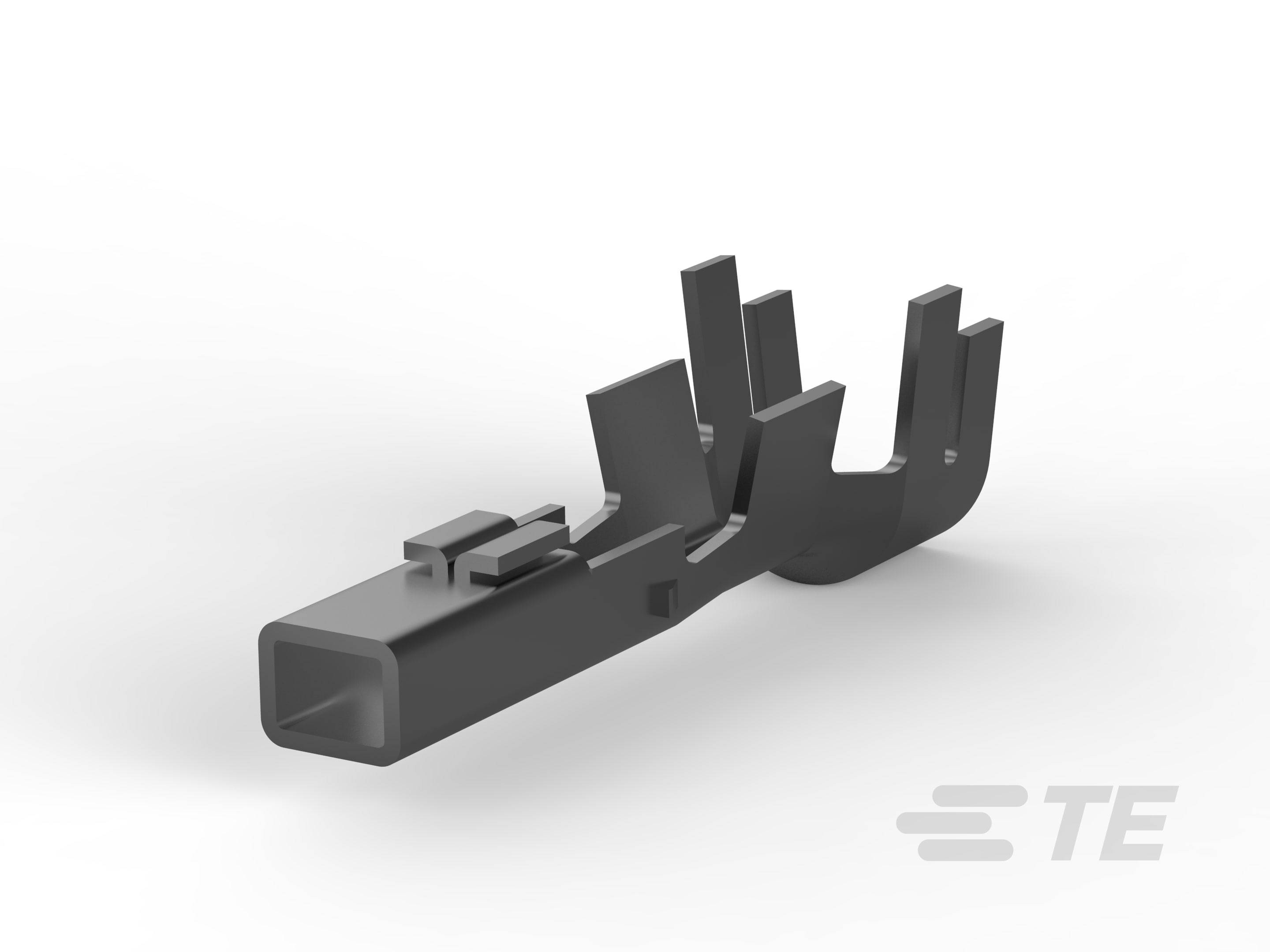

电源双重锁定母端

电源双重锁定母端-CAT-P87024-R2435
双重锁定电源母端子与插头和帽插接，帮助确保端子完全安装到位，从而提高装配线的效率。
更多 更少
联系我们

产品特性

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 预镀锡

  • 工作电压 (VAC): 50 | 300

  • 壳体内的端子定位力 : 带有

概述

双重锁定电源连接器有线对线  （包括自由悬挂和面板安装）和线对板配置可供选择。此连接器系统包括用于保护导线端接的插头和帽护套，可选双锁板、

压接端子及印刷电路板板端连接器，既可选择 3.96 mm 触点引脚间距（对于线到线），也可选择 3.96 mm、6.5 mm 和 13.00 mm 触点引脚间距（对于线到板）。

产品特性



  • 这款连接器用途广泛且易于使用，可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
  • 双重锁定电源母端子由几种独特的材料制成，其中包括灼热丝和标准温度型号。
  • 插头与帽（或头）插接时，可听到一声“咔哒”声，再次让用户对连接器的可靠性放心。
  • 具有预镀锡层的磷青铜，设计为不带倒刺以防接触件相互缠绕。
  • 通过 UL、CSA 和 VDE 认证。

了解更多

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 分离式电线类型  绞线

电气特征

  • 工作电压 (VAC) 50 | 300

接触件特性

  • 端子类型  母端

  • 端子接触部电镀材料  锡 (Sn)

  • 导线端子端接区域电镀材料  预镀锡

  • 壳体内的端子定位力  带有

  • 端子基材  铜合金

  • 端子额定电流（最大值） (A) 5 | 14

  • 对接公端宽度  1.5 mm [ .06 in ]

  • 对接公端厚度  .5 mm [ .02 in ]

  • 端子接合区域电镀材料厚度  .8 µm [ 31.49 µin ]

  • 导线端子端接区域电镀厚度  .8 µm [ 31.49 µin ]

  • 导线端子端接区域电镀材料表面涂层  亮光 | 哑光

  • 端子方向  直式

端接特性

  • 线缆端接方法  压接

  • 产品端接到  线缆

机械附件

  • 壳体内的端子定位器类型  锁定枪

  • 带导线绝缘  带有

尺寸

  • 线径 (AWG) 20 – 16 | 26 – 20 | 26 – 22

  • 线径 (mm²) .13 – .33 | .14 – .34 | .5 – 1.25 | .52 – 1.38 | .52 – 1.31

  • 兼容的绝缘直径范围 (mm) 1.3 – 2 | 1.8 – 3.1

  • 兼容的绝缘直径范围 (in) .051 – .079 | .071 – .12

使用环境

  • 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用  电源

包装特性

  • 封装数量  4000 | 5000

  • 封装方法  Reel

参考编号

  • TE 内部编号 CAT-P87024-R2435
